Touch Eingabesysteme

Für designorientierte Anwendungen und Eingabeeinheiten mit hoher mechanischer Beanspruchung bieten wir kapazitive Tastaturen und klassische Touch Eingabesysteme an.

Im Bereich Touch Panel bieten wir resistive und kapazitive Touchscreens sowohl als einzelnes Produkt oder als integrierte Lösung mit einer kundenspezifischen Folientastatur an.

TFT Displays mit Touch-Funktion finden Sie im Produktbereich Optoelektronik >>

Touch Panels können wir Ihnen in vielen Größe kundenspezifisch anbieten.

Auch eine individuelle Bedruckung des Rahmens in möglich.

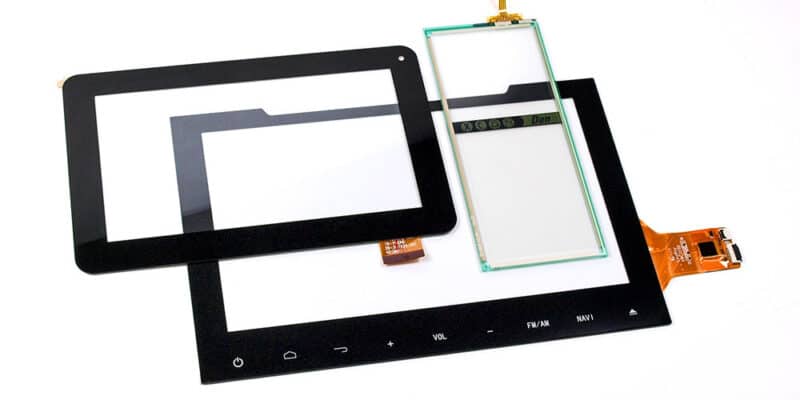

Touch Panel
Touch Panel

Resisitv vs. Kapazitiv



  Resistiver Touchscreen Kapazitiver Touchscreen
Lieferbare Technologien
  • Film zu Film, Film zu Glas
  • 4-wire, 5-wire oder auch 8-wire Panels
  • max. Größe 21"
  • Glas zu Glas, Glas zu Film
  • chemisch gehärtetes Coverglas möglich (0.55 - 3.0mm)
  • max. Größe je nach Aufbau 12" -  21"
Funktionsweise
Vorteil
  • Vergleichsweise günstig
  • Gegen Schmutz, Staub und Feuchtigkeit unempfindlich
  • Mit Fingern, Handschuhen und anderen Gegenständen zu bedienen
  • sehr hohe Transparenz und Sichtbarkeit
  • Multitouch-Effekt: der Screen kann mit bis zu zehn Fingern gleichzeitig bedient werden
  • resistenter gegenüber Flüssigkeiten, Chemikalien und Schmutz und leicht zu reinigen
  • durch verschiedene Covergläser auch vandalensichere Versionen möglich
Nachteil
  • Weichere Oberfläche wird für Druckauslösung benötigt
  • geringere Lichtdurchlässigkeit und Kontrastärmer
  • weniger resistent gegen Chemikalien
  • keine Multitouch Funktion möglich
  • Bedienung nur mit Fingern und speziell leitfähigen Stiften möglich
  • Kostenintensiver
Anwendung Vor allem in der Industrie, wo eine Eingabe mit Schutzhandschuhen möglich seien muss. Point of Sales Terminals, Gebäudeautomation, Medizintechnik Smartphones, Tabletcomputer, Orangizer

Realisiert wird eine solche Tastatur durch ein elektrisch nicht vollständig leitendes Oberflächenmaterial, wie z.B. Glas oder Kunststoff.

Die Tastatur ist unter dem Frontmaterial mit kapazitiven Sensoren und einer Auswertelektronik bestückt. Diese kapazitiven Sensoren simulieren die Eingabefelder und sind vom Prinzip her wie kapazitive Touch Panels. Die Kapazitätsänderung des elektrischen Feldes findet durch eine Berührung bzw. Annäherung mit dem Finger statt.

Im Gegensatz zur Folientastatur findet keine taktile Rückmeldung statt. Diese kann aber durch ein akustisches oder optisches Signal ersetzt werden.

Der Kreativität sind durch verschiedenste Tastenformen, Bedienarten wie Slider, Wheel und Touchpad, sowie der grafisch gestalteten Folie keine Grenzen gesetzt. Je nach Oberfläche sind auch hier diverse Formen möglich. Gerade kapazitive Tastaturen mit Glasoberflächen finden im Bereich der Medizintechnik und chemischen Industrie durch Ihre plane und widerstandsfähige Oberfläche bevorzugt Anwendung.

Kapazitive Metalloberflächen (MOC)

Durch neue, berührungssensitive Sensoren sind aber auch kapazitive Eingabelösungen mit Metallfronten aus Edelstahl oder Aluminium möglich. Der Sensor nimmt, vereinfacht gesagt, dabei die Verformung der Oberfläche wahr. Dadurch kann die Eingabeeinheit auch mit Handschuhen bedient werden und ist gegenüber Umwelteinflüssen äußerst robust. Auch Oberflächen aus reinen Kunststoff oder einer Kombination aus Kunststoff und Metall sind dadurch möglich.

Touch Panel mit Folientastatur

Gerade im Bereich von MMI-Benutzerschnittstellen können Folientastaturen in Verbindung mit einer Touchscreenlösung eine benutzerfreundliche Menüführung wesentlich erleichtern, indem Eingabebefehle oder voreingestellte Parameter einfach und übersichtlich abgerufen werden können.

So lassen sich auch komplexe Menüsteuerungen mit Untermenüs für z.B. Produktionsabläufe benutzerfreundlich realisieren.

Für die Ausführung mit Touch Screens können Sichtfenster in die Folientastatur integriert werden. Je nach Anforderung können diese glänzend, matt, entspiegelt, kraztfest, UV-beständig und farbig individuell spezifiziert werden.

Die Verbindung von Folientastatur und Touch Screen wird durch eine hochtransparente Klebeschicht mit einem Lichtemissionsgrad von >99% realisiert.

Durch dieses Verfahren wird die Entstehung Newtonscher Ringe vermieden. Die Verklebung findet in Reinräumen statt.



Folientastatur für ein Touch Panel mit Sichtfenster
Folientastatur für ein Touch Panel mit Sichtfenster
Folientastatur mit Touch Panel
Folientastatur mit Touch Panel
