Silikonschaltmatten für alle Branchen

Wir realisieren kundenspezifische Silikonschaltmatten

Profitieren Sie von unserer langjährigen Erfahrung und Expertise.

Silikonschaltmatte

Seit jeher unsere Kernkompetenz
Silikonschaltmatten gehören seit jeher zu unseren Kernkompetenzen und wir unterstützen und beraten Sie ausführlich bei der Ausstattung und der Materialauswahl. Auch die komplette Entwicklung und Konstruktion einer passenden Silikontastatur für Ihre Anwendung können wir für Sie übernehmen.

Bewährter Klassiker

Die einzelne, klassische Silikonschaltmatte zählt nach wie vor zu den meist verbreiteten Schaltelementen in der Elektronik- und Automobilindustrie. Als zentrales Bauteil löst Sie eine direkte Schaltfunktion auf der darunter liegenden Leiterplatte aus und bestimmt die Haptik, den optischen sowie taktilen Eindruck und über die integrierten Kontaktelemente das elektrische Verhalten. Zudem übernimmt die Schaltmatte vielfach eine Dichtfunktion auf der Leiterplatte.

Anwendung

Silikontastaturen werden oft in Geräten und Instrumenten eingesetzt, in denen eine einfache und zuverlässige Bedienung erforderlich ist. Sie werden beispielsweise in Fernbedienungen, industriellen Steuerungen und elektronischen Messgeräten eingesetzt. Darüber hinaus ermöglichen Silikonschaltmatten eine geräuschlose Bedienung, was in einigen Anwendungsbereichen wie beispielsweise in der Medizintechnik oder in der Tontechnik von Vorteil ist.

Baugruppe?

Neben der reinen Schaltmatten realisieren wir auch die komplette Baugruppe mit passendem Kunststoffgehäuse und der Verbindungstechnik.

Komplettlösung

ReferenzenVorteileSpezifikationenDesignService

Unsere Silikonschaltmatten finden Anwendung in nahezu allen Branchen. Hier sehen Sie einen kleinen Auszug unserer Referenzen:

Silikontastaturen-als-Frontplatte
Silikontastaturen-als-Frontplatte

Silikontastatur als Frontplatte

Vorteile von Silikonschaltmatten

Silikonschaltmatte-silikontastatur
Silikonschaltmatte-silikontastatur
  • Flexibilität

    Silikontastaturen sind äußerst flexibel und können in einer Vielzahl von Formen und Designs hergestellt werden. Darüber hinaus passen sich die Tastaturen perfekt an die Gehäusekonstruktion an.

  • Langlebigkeit

    Silikonschaltmatten sind sehr haltbar und widerstandsfähig gegen Abnutzung, Kratzer und andere Beschädigungen. Zudem haben sie eine ohne Resistenz gegen Feuchtigkeit, Schmutz, Chemikalien und thermische Einflüsse. Ihre hohe mechanische Lebensdauer mit bis zu 10 Mio. Schaltzyklen macht sie zu einer langlebigen Lösung mit geringem Wartungsrisiko.

  • Taktilität

    Silikonschaltmatten bieten eine hervorragende taktilen Rückmeldung. Die Betätigungskräfte (Kraft-Weg-Verhalten) sind von 20g – 500g, der Tastenhub von 0,3 bis 5,0 mm flexibel wählbar. Die Tasten können auch mit unterschiedlichen Höhen und Konturen hergestellt werden, um eine verbesserte Benutzererfahrung zu bieten.

  • Elektrische Kontaktierung

    Vielfältige Realisierungsmöglichkeiten bei der elektrischen Kontaktierung – vom kostengünstigen Carbondruck bis hin zu hochwertigen Metallkontaktpillen mit einer Strombelastbarkeit bis 2A. Auch der Einsatz von Metallschnappscheiben oder die Betätigung eines Tact Switch ist möglich.

  • Beleuchtung

    Punktuelle bzw. homogene Hinterleuchtung der Tastatur oder einzelner Tasten sind problemlos möglich.

  • Wasser- und staubdicht

    Silikon ist von Natur aus wasserabweisend und staubdicht. Daher bieten Silikonschaltmatten einen gewissen Schutz vor eindringender Feuchtigkeit und Schmutz, was die Langlebigkeit und Zuverlässigkeit elektronischer Geräte erhöht.

  • Einfache Reinigung

    Dank der wasserabweisenden Eigenschaften lassen sich Silikonschaltmatten leicht reinigen, indem sie einfach mit einem feuchten Tuch abgewischt werden. Dies ist besonders wichtig in Umgebungen, in denen Hygiene eine Rolle spielt.

  • Niedrige Geräuschentwicklung

    Silikonschaltmatten erzeugen in der Regel wenig Geräusche beim Betätigen der Tasten. Dies kann insbesondere in Umgebungen wichtig sein, in denen ein leises Arbeiten erforderlich ist.

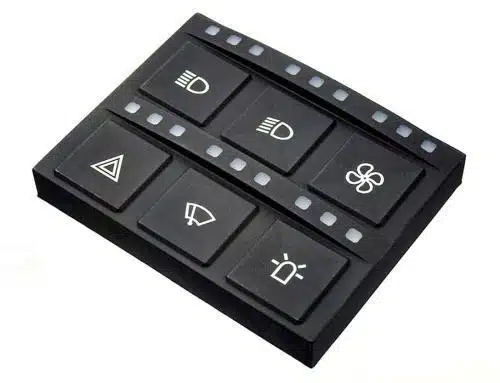

Silikonschaltmatte Automotive

Als zentrales Bauteil löst eine Silikonschaltmatte eine direkte Schaltfunktion auf der darunter liegenden Leiterplatte aus und bestimmt die Haptik, den optischen sowie taktilen Eindruck und das elektrische Verhalten. Zudem übernimmt die Schaltmatte vielfach eine Dichtfunktion auf der Leiterplatte. Ihre mechanische Lebensdauer mit bis zu 10 Mio. Schaltzyklen macht Sie zu einer langlebigen und nahezu wartungsfreien Eingabelösung. Dabei passt sie sich Ihrer Konstruktion an und ist äußerst flexibel und platzsparend.

Kraft-Weg-Verhalten

Betätigungskräfte von 20g bis 500g
Tastenhub von 0,3 bis 5,0mm
Das Kraft-Weg-Verhalten einer Silikontastatur kann kundenspezifisch an die Anforderungen der jeweiligen Applikation angepasst werden. So sind Betätigungskräfte von 20g bis 500g und Betätigungswege (Tastenhub) von 0,3 bis 5,0mm möglich. Ein kurzer Tastenhub bedeutet, dass die Tasten leicht zu drücken sind und weniger Kraftaufwand benötigen, um eine Taste zu aktivieren. Dies kann insbesondere bei Geräten mit vielen Tasten von Vorteil sein, um eine schnelle und komfortable Bedienung zu gewährleisten. Der Tastenhub kann jedoch auch je nach Anforderungen an die Präzision und die taktilen Rückmeldungen angepasst werden. In einigen Anwendungen kann ein längerer Tastenhub erforderlich sein, um eine bessere Rückmeldung und ein besseres taktiles Gefühl beim Betätigen der Tasten zu gewährleisten. Daher kann der Tastenhub je nach Anwendung variieren und wird normalerweise im Designprozess der Schaltungen festgelegt, um die bestmögliche Benutzererfahrung zu gewährleisten.

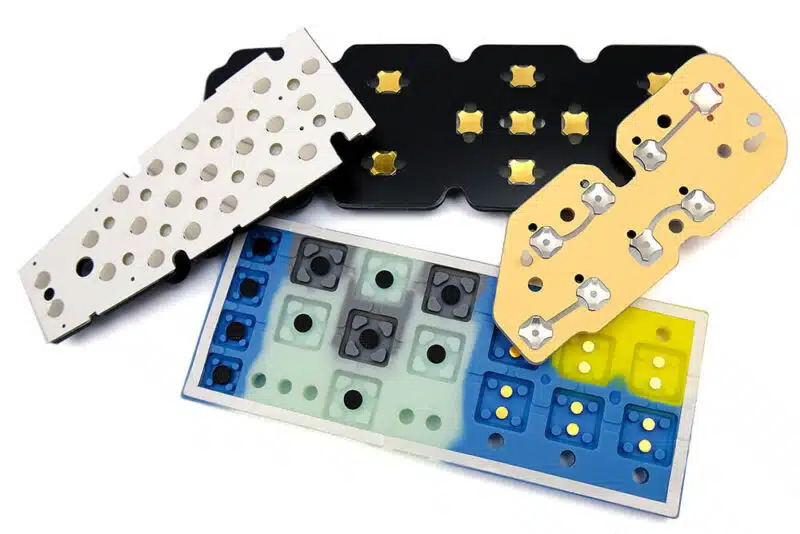

Kontaktpillen

Strombelastbarkeit bis 2 A
Die Realisierungsmöglichkeiten bei den elektrischen Kontakten reichen vom kostengünstigen, zugleich sicheren Carbondruck bis hin zu hochwertigen Metallkontaktpillen mit einer Strombelastbarkeit bis 2 A. Der Carbondruck wird oft bei Silikonschaltmatten verwendet, um eine günstige Alternative zu Metallkontakten zu bieten, insbesondere in Anwendungen mit niedrigeren Anforderungen an die elektrische Leitfähigkeit. Der Vorteil des Carbondrucks ist, dass er eine hohe Flexibilität und Haltbarkeit bietet, was ideal für den Einsatz in elektronischen Eingabegeräten ist. Eine weitere wichtige Eigenschaft des Carbondrucks ist, dass er ein sehr flaches Profil hat, was dazu beiträgt, dass die Tasten der Silikonschaltmatten flach und leicht zu drücken sind.
Kontaktpillen von Silikonschaltmatten

Design von Silikonschaltmatten

Silikonschaltmatten Design
Silikonschaltmatten Design

Silikonschaltmatten passen sich Ihrer Konstruktion an und sind äußerst flexibel. Verschiedene Tastenformen und individuelle Tastenfarben, sowie mehrfarbige Tastaturbeleuchtungen sind problemlos realisierbar. Wir unterstützen und beraten Sie ausführlich bei der Ausstattung und der Materialauswahl Ihrer Silikonschaltmatte. Auch die komplette Entwicklung und Konstruktion einer passenden Silikonschaltmatte für Ihre Anwendung können wir für Sie übernehmen.

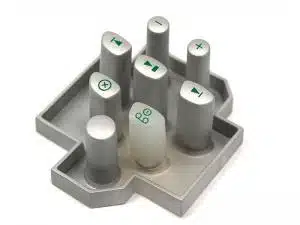

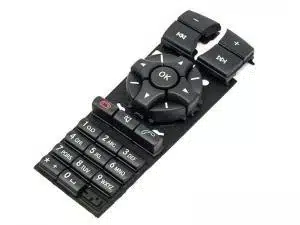

Silikonschaltmatten mit Kunststoff- oder Metallkappen

Tasten aus Kunststoff oder Metall erlauben eine individuelle Anpassung von Silikonschaltmatten für verschiedene Eingabebefehle. Diese Tasten können problemlos mit einer breiten Auswahl an Symbolen und Farben lackiert werden, was eine kreative Gestaltungsfreiheit ermöglicht. Außerdem bietet die flexible Zusammenstellung von einzelnen Tasten die Möglichkeit, anwendungsspezifische Tastaturlayouts zu kreieren, was die Funktionalität für spezifische Nutzungsanforderungen verbessert. Als Alternative zu Metallkappen können Kunststofftasten auch verchromt oder metallisiert werden, um eine Vielfalt an Oberflächenbeschaffenheiten und Aussehen zu bieten. Für Designs, die im Dunkeln leuchten sollen, können die Tasten mittels Lasergravur beschriftet werden, was ihnen eine sowohl ansprechende als auch funktionale Ästhetik verleiht. Durch den Laser sind sehr filigrane Beschriftungen möglich.


Silikonschaltmatten mit Epoxy Beschichtung

silberne Silikonschaltmatte mit Epoxy-Tasten
Spezielle Oberflächenbeschichtungen, wie das PU- oder Epoxy-Coating, machen die Tasten dauerhaft abriebfest und erzeugen einen hochwertigen 3D-Look. Neben einer hochwertigen und glänzenden Oberfläche, überzeugen die einzelnen Tasten mit einer optimale Fingerführung und angenehmen Haptik.

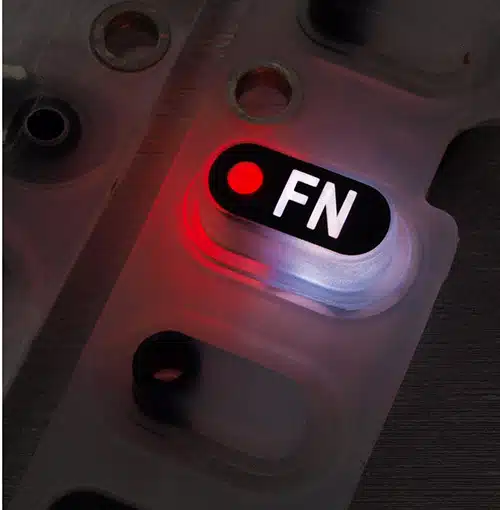

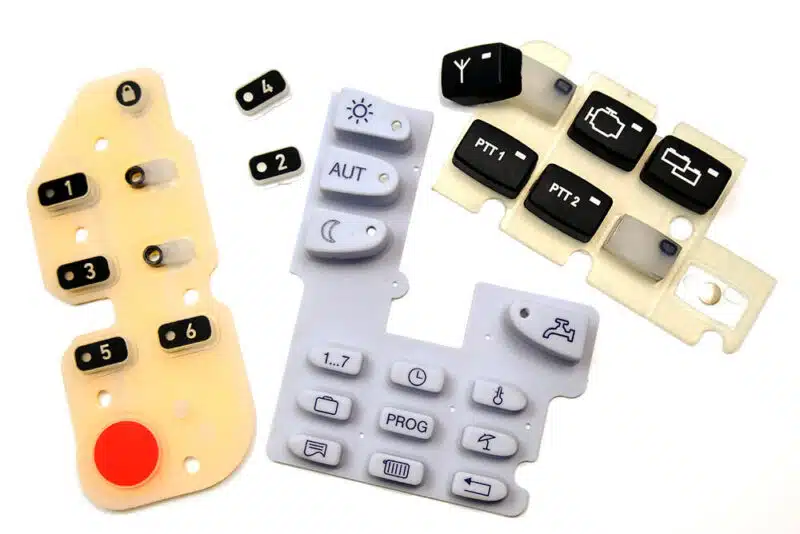

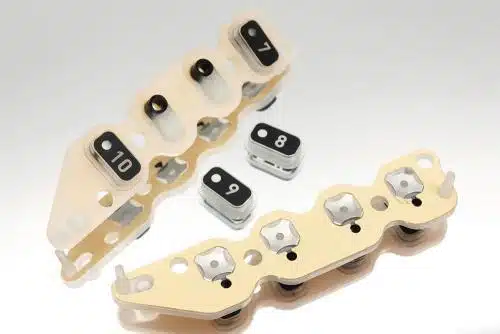

Silikonschaltmatten mit mehrfarbiger Tastaturbeleuchtung

Durch ein sehr präzises 2K-Spritzgussverfahren kann eine Silikonschaltmatten eine mehrfarbiger Tastaturbeleuchtung haben. Das Verfahren ermöglicht die Integration eines Lichtkanals in jede einzelne Taste. Dieser Lichtkanal ist vom Rest der transparenten Taste absolut isoliert und erreicht eine präzise Bündelung des Lichtstrahles. Schaltmatten mit dieser Technik können nun nicht nur Hinterleuchtet werden, die einzelnen Tasten können auch Statusanzeigen darstellen.

Silikonschaltmatten mit mehrfarbiger Tastaturbeleuchtung
Silikonschaltmatten mit mehrfarbiger Tastaturbeleuchtung

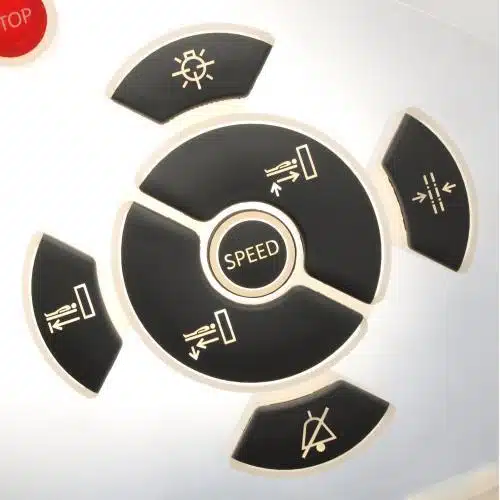

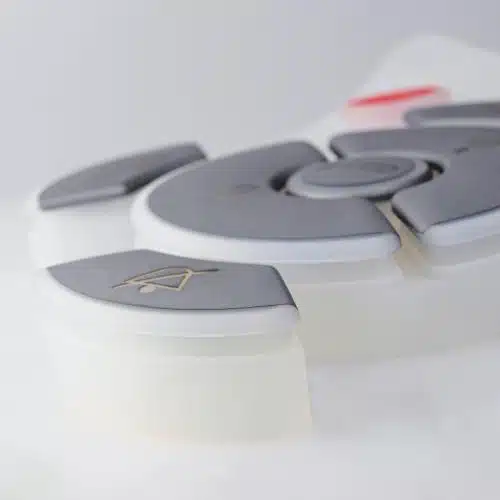

Silikontastatur mit Lasergravur

Gerade bei diffusen Arbeitsumgebungen sind gut erkennbare Tastensymbole unerlässlich. Eine Möglichkeit für eine homogene Hinterleuchtung ist die Lasergravur. Die Tastensymbole werden dabei freigelasert, um diese hinterleuchten zu können. Durch den Laser sind sehr filigrane Beschriftungen möglich.

Silikonschaltmatte mit Lasergravur
Silikontastatur mit Lasergravur

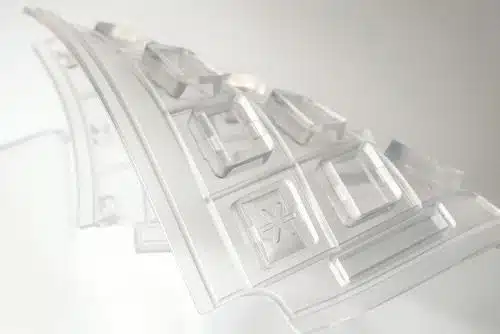

Hochtransparente Silikonschaltmatten

Ideal für hinterleuchtete Tastaturen
Hochtransparente Silikonschaltmatte
Gerade für hinterleuchtete Tastaturen sind hochtransparente Silikonschaltmatten eine interessante Option. Bisher sind transparente Silikonschaltmatten eher milchig, was zu Streuverlusten der Lichtquelle führt. Hochtransparente Schaltmatten dagegen bieten eine minimale Lichtstreuung, wodurch der Lichtstrom nahezu vollständig an der Oberfläche ankommt. Dies macht Sie vor allem für hell beleuchtete Arbeitsumgebungen, oder im Einsatz unter Tageslicht interessant. Zudem kann auf die Integration von Lichtkanälen verzichtet werden, so dass eine geschlossene Oberfläche entsteht.
Somit bietet eine solche Silikonschaltmatte einen umfangreichen Schutz der unterliegenden Elektronik vor Staub und Feuchtigkeit. Die Beleuchtung kann zudem durch Status-LEDs einfach in vorhandene Bauteilkomponenten realisiert werden, so dass weniger Einzelkomponenten benötigt werden. Das Material eignet sich auch besonders bei Schaltmatten mit Tastenkappen aus Kunststoff oder Metall, sowie Lackierungen im Night-Design.


Phosphoreszierendes Silikon

Phosphoreszierendes Silikon  selbstleuchtende Schaltmatte
Auch ist es möglich Silikonschaltmatten aus phosphoreszierendes Silikon zu fertigen. Das Silikon lädt sich durch Sonnenlicht oder künstliche Lichtquellen auf und leuchtet im Dunkeln, je nach Aufladung, mehrere Stunden nach. Anwendung finden solche Tastaturen im Bereich der Sicherheits- und Gebäudeleittechnik, sowie bei Consumer-Produkten. Durch entsprechende Lackierung im Night-Design kann z.B. auch die Beschriftung der Tasten nachleuchten.

Silikontastatur mit Lichtleitern

Silikonschaltmatte mit Lichtleiter
Silikonschaltmatte mit Lichtleiter
Lichtleiter, Einzellichtleiter oder auch Lichtwellenleiter ermöglichen die punktuelle, homogene Beleuchtung einer Taste. Diese Ausstattung mit Lichtleitern ist besonders nützlich in Anwendungen, wo präzise und gleichmäßige Beleuchtung erforderlich ist, wie bei Bedienfeldern in Fahrzeugen, Industriesteuerungen und hochwertigen Tastaturen für Computer oder andere elektronische Geräte. Wir können passende Lichtleiter für kundenspezifische Silikonschaltmatten und Tastenkappen herstellen.

Silikontastatur mit Frontrahmen

Praktische Lösung: Silikontastaturen mit Frontrahmen als Baugruppe. Die Kunststoff-Frontplatte mit integrierten Montagebuchsen wird dabei mit Silikon umspritzt. Somit entsteht ein optimaler Verbund zwischen den einzelnen Komponenten und eine vollständig geschlossene Oberfläche. Die Tastatur ist gegen Wasser- und Staubeintritt geschützt und ermöglicht somit eine schnelle, einfache und gründliche Reinigung.
Die einzelnen Tasten können in einem weiteren Bearbeitungsschritt lackiert, bedruckt oder gelasert werden. Darüber hinaus sind spezielle Oberflächenbeschichtungen mit PU- oder Epoxy-Coating möglich. Der Vorteil der Mehrkomponenten-Spritzgusstechnik besteht darin, dass nur ein Bauteil konstruiert werden muss. Dadurch werden die Investitionen und der Aufwand für Produktion und Qualitätssicherung erheblich reduziert.

Aufgespritzte Silikontastatur auf Frontrahmen
Aufgespritzte Silikontastatur auf Frontrahmen

Entwicklung & Konstruktion

Konstruktion und Entwicklung

Dank unserer langjährigen Expertise im Bereich Silikonschaltmatten können wir Ihnen einen umfassenden Komplettservice anbieten. Unsere Ingenieure unterstützen Sie aktiv in der Design- und Konstruktionsphase und bei der Auswahl geeigneter Materialien.

Unsere Produktdesigner können Ihre Silikonschaltmatte nach Ihren Wünschen entwerfen oder das Design bzw. die Konstruktion einer bestehenden Eingabelösung überarbeiten. Sie haben die Wahl, ob Sie unsere Entwicklungs- und Konstruktionsdienstleistungen einzeln oder als Teil einer umfassenderen Betreuung bis hin zur Serienlieferung in Anspruch nehmen möchten.

Unser Leistungsspektrum umfasst Skizzierung, Konzeption, Planung und Vorkonstruktion, 3D-/2D-CAD-Konstruktion, realistische 3D-Renderings von Produktansichten sowie die Erstellung von Fertigungsunterlagen wie technischen Zeichnungen und Stücklisten. Zudem können wir Prototypen mittels 3D-Druck oder Silikonguss herstellen.

Gerne realisieren wir auch die komplette Baugruppe mit passendem Kunststoffgehäuse und der Verbindungstechnik.

Für ein erstes Angebot benötigen wir eine technische Zeichnung, eine erste Skizze oder ein Muster sowie ein Lastenheft, technische Spezifikationen und Informationen zu Ausstattungsextras. Bitte geben Sie uns auch die benötigte Menge bzw. den Jahresbedarf an. Gerne schließen wir mit Ihnen auch eine Geheimhaltungsvereinbarung / NDA ab.

Kontaktieren Sie uns gerne unter info@nh-technology.de. Wir freuen uns auf Ihre Anfrage!

Kontakt

Muster-Set

Musterset Folientastatur und Silikonschaltmatte
Das N&H Muster Set beinhaltet eine spezielle Muster-Silikonschaltmatte mit einer Vielzahl an Tasten und Konstruktionen, sowie eine Muster-Folientastatur mit den verschiedenen Ausstattungsoptionen.

Musterset

Design Guide

Unser Design Guide beinhaltet alle Informationen rund ums Thema Silikonschaltmatten und bietet wertvolle Hinweise für die Entwicklung und Konstruktion.
Design-Guide-Silikonschaltmatten  (.pdf / 2,9MB)
