Magnetische Steckverbinder

Wir realisieren magnetische Steckverbinder inkl. Kabelkonfektionierung.
Auf Wunsch übernehmen wir auch die Konstruktion und Entwicklung.



Kundenspezifisches Kabel mit magnetischem Stecker als Komplettsystem



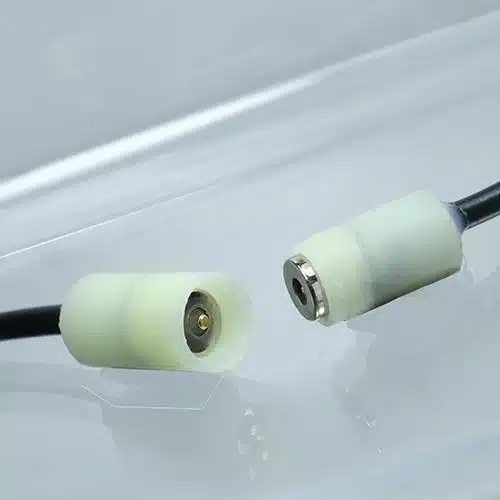

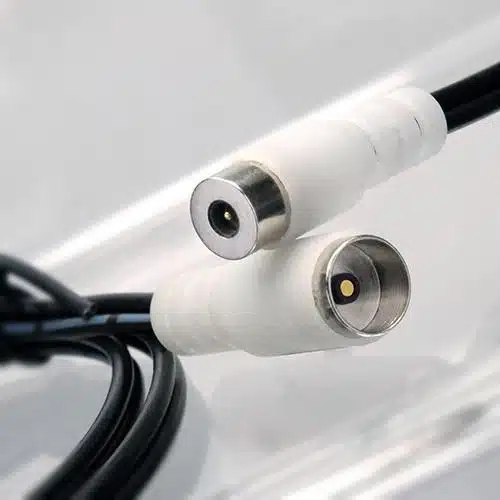

Magnetischer Steckverbinder
Magnetischer Steckverbinder

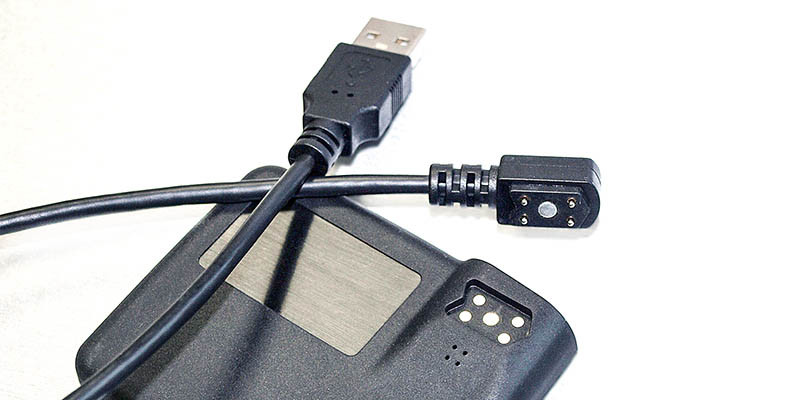

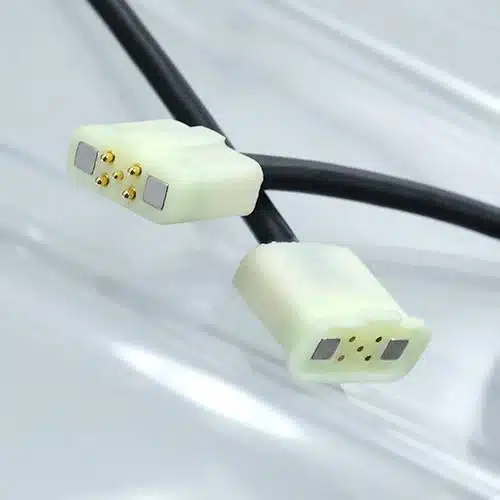

Im Beispiel besteht der Stecker aus vier Federkontaktstiften und einem Dauermagneten. Der Magnet sorgt für eine schnelle schock- und vibrationsbeständige, sowie selbstführende Verbindung bzw. einfache Lösung von Stecker und Gerät.

Durch die Implementierung der Federkontaktstifte wird die Kontaktierung nicht durch Einstecken der Stifte in eine Buchse sondern bereits bei der Antastung der Kontaktstifte mit den Kontaktpunkten erzeugt. Durch den magnetischen Lösemechanismus wird verhindert, dass zum Beispiel bei einem ungewollten Zug am Kabel das Gerät durch einen Sturz beschädigt wird. In dem kundenspezifischen Beispiel besteht der magnetische Stecker aus jeweils 2 Strom- und Datenleitungen.

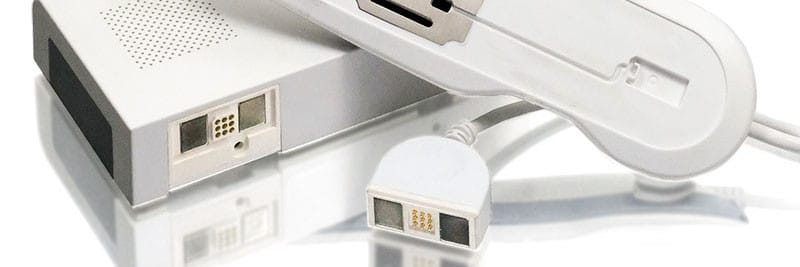

Die spezielle Form des Steckers sorgt für eine zuverlässige Verbindung zum Gehäuse. N&H hat bei diesem Projekt sowohl die Kabelkonfektionierung, sowie die Herstellung des kundenspezifischen Gehäuses übernommen.

Quick Info:

  • kundenspezifisch Konfigurierbar
  • hohe Ströme bis zu 13 A pro Pin
  • schnelle Datenübertragung
  • min. 10.000 Wiederbefestigungen



Aufbau

Aufbau eines magnetischen Konnektors
Beispiel: Aufbau eines magnetischen Konnektors



Der Stecker besteht aus Federkontaktstiften und einem magnetischen Verbindungssystem. Die Implementierung eines Magneten sorgt für eine selbstführende Verbindung bzw. einfache Lösung von Stecker und Gerät.

Durch die Federkontakte können nicht nur Ladestrom, sondern auch alle andere Arten von Signalen übertragen werden. Die Kontaktpunkte werden im Gerät mit der Platine verlötet. Vorteil dieser Technik ist die hohe Funktionssicherheit bei einer sehr hohen Zyklenanzahl von mindestens 10.000 Wiederbefestigungen.

Der starke Dauermagnet besteht aus einer Neodym-Eisen-Bor-Legierung (NdFeB) und sorgt für eine schnelle schock- und vibrationsbeständige Verbindung von Stecker und Gerät. Die Magnetkraft kann durch verschiedene Magnete kundenspezifisch eingestellt werden. Der im Beispiel gezeigte Steckverbinder hat einen Magneten mit einer magnetischen Stärke von N48 und einer Flussdichte von 430mT±35mT.

Je nach Material und innerem Aufbau des Federkontaktstifts sind Ströme bis zu 13A pro Pin möglich. Dies ist gerade für die Ladezeit von Hochleistungsakkus ein entscheidender Vorteil.

Über die Integration eines zusätzlichen LED-Lämpchen in der Baugruppe des Steckers kann der Ladezustand angezeigt werden. Zusätzliche USB 2.0 oder HDMI 3.1 Stecker können zudem HF-Signale schnell und zuverlässig übertragen.



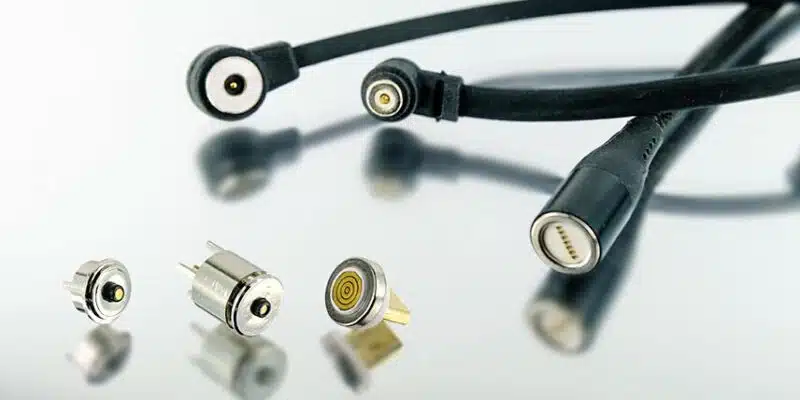

Vorteil: kleine Bauweise

Der Trend zu einer immer schmaleren und designorientierten Bauweise von Kommunikationsgeräten macht die Integration von Standard Steckverbindern schwierig. Federkontakte gibt es auch in sehr kleinen Bauweisen. So ist der kleinste Standard Federkontaktstift nur 1,6 mm lang (SVPC-F-F3366AA01).

Besonders platzsparend ist die Anordnung der Kontaktstifte im sogenannten Right-Angle-Design.  Eine Kontaktierung auf sehr kleinem Raum kann umgesetzt werden. Der magnetische Steckverbinder und die integrierten Kabel sind RoHS konform und halogenfrei.

Bericht in der elektronikpraxis 10/13 "Wenn Stecker und Buchse...von selbst zueinander finden"

Anfrage bei N&H Technology



Eine kundenspezifische Entwicklung bietet sich, bedingt durch die Erstellung von Werkzeugen, bereits ab einer Produktionsmenge von 5.000 Stück an. Gerne unterstützen wir Sie bei der Entwicklung und Konstruktion einer passenden magnetischen Lösung für ihr System und begleiten Sie bis zur Serienlieferung und darüber hinaus.

Wir beraten Sie ausführlich bei der Auswahl der passenden Werkstoffe und Materialien und bieten Optionen zur Kostenreduzierung.

Für eine technische Beratung stehen wir Ihnen gerne telefonisch unter: +49 (0)2154 - 81250 zur Verfügung. Auch eine persönliche Beratung in unserem Haus oder bei Ihnen vor Ort ist nach Terminabsprache möglich.

Gerne erstellen wir Ihnen ein unverbindliches Angebot zu Ihrem Projekt.
Dafür benötigen wir:

  • technische Zeichnung, Skizze oder Muster
  • technische Spezifikationen, Ausstattungsextras
  • benötigte Menge



Bitte senden Sie die Daten an unsere Email Adresse: info@nh-technology.de
Einer unserer Ingenieure wird sich umgehend mit Ihnen in Verbindung setzen.

Natürlich können Sie uns auch über unser Kontaktformular kontaktieren.
