Kabelkonfektionierung für alle Anwendungsbereiche

Mit unserer umfangreichen Erfahrung und einem hochspezialisierten Lieferantennetzwerk konfektionieren wir Kabel für eine Vielzahl an Anwendungsbereichen und Branchen. Unser breites Spektrum an Kabelkonfektionierung deckt alle Sektoren ab – vom Automobilbau über Luft- und Raumfahrt, Medizintechnik, Industrieanwendungen bis hin zu zahlreichen weiteren Bereichen. Unsere erfahrenen Ingenieure sind selbst bei komplexesten Kabelkonfigurationen Ihr zuverlässiger Partner.

Auch die Entwicklung und Fertigung individueller Steckverbinder und magnetischer Stecker gehört zu unseren Kompetenzen.

Unser Angebot richtet sich an Unternehmen jeder Größe, von kleinen Start-ups bis hin zu großen Konzernen. Bereits ab einer Bestellmenge von 500 Stück sind wir in der Lage, maßgeschneiderte Kabel herzustellen und zu liefern. Unsere Kunden schätzen unsere Flexibilität, Zuverlässigkeit und unseren Fokus auf höchste Qualität.

Für ein Angebot benötigen wir eine technische Zeichnung oder eine Beschreibung der technischen Anforderungen und der Anwendung. Gerne stehen wir Ihnen auch persönlich für eine ausführliche Beratung zur Verfügung, damit wir Ihnen das bestmögliche Angebot unterbreiten können.



KabelkonfektionSteckerKabelbaumReferenzen

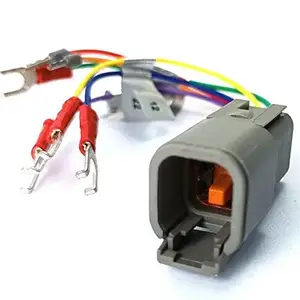

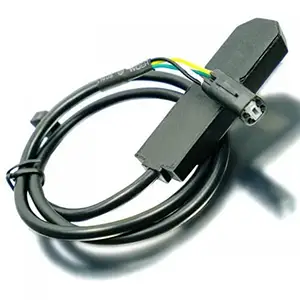

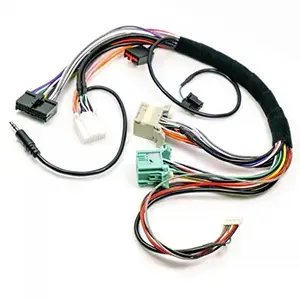

  • Kabelbäume: Maschinen-, Netzanschlüsse, KFZ-, und Sonderanwendungen

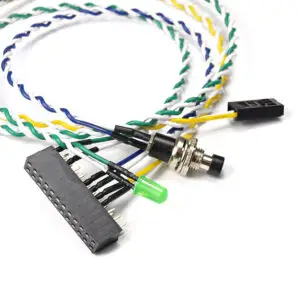

    Integration von Bauteilen, Ummantelung und Abbindungen, Schutzgeflechte und Abschirmungen
  • Hybridkabel (Einkabelsysteme)

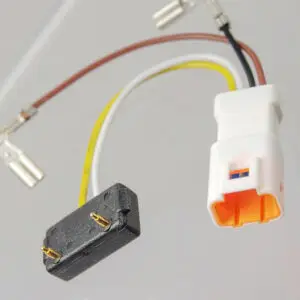

  • Miniaturkabel
  • Kabelsätze: Komplett, Einzellitzen, Messlitzen
  • Netzwerk-Kabel / Daten-Kabel / Ethernet-Leitungen:
    • Slim-SAS HD Kabel (intern / extern)
    • Single-Pair Leitungen
    • mit verdrillten Aderpaaren (Twisted-Pair), – auch mit Ferrit und Zugentlastung
    • Flachband (FFC)

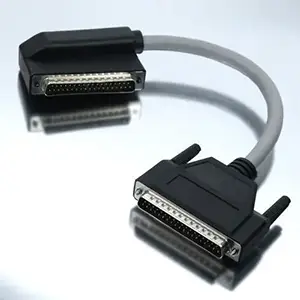

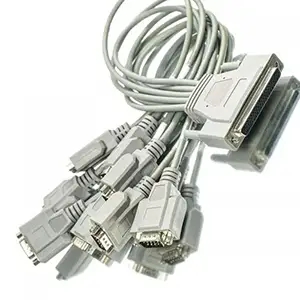

    • D-SUB (9 – 62-polig), HD D-SUB, USB, ATA, S-ATA, IDE, DVI, VGA, DMS-59,
      DisplayPort, CAT (bis CAT. 7) etc.
    • EMV Schirmung
  • LCD- und Flachbildschirmanschlusskabel z.B. LVDS, HDMI
  • Koaxialkabel:
    HF-Leitungen (N, MCX, NMCX, SMA, SMB, F, FME, TNC, BNC)
    Antennenkabel, Messkabel, Sensorkabel, Monitor-RGB-Kabel
  • Spiralkabel, Telefonkabel

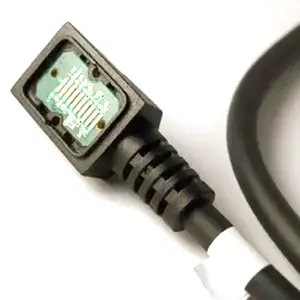

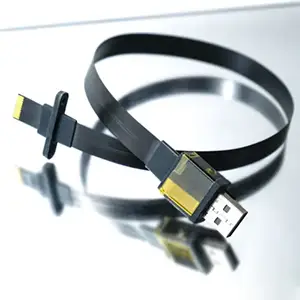

  • Kabel mit umspritzten Steckern
  • Sonderkabel

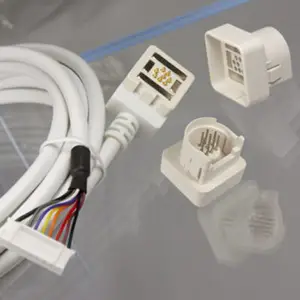

  • Kabel mit magnetischen Steckern >>

Kabelbaum Kabelkonfektion

Was ist Kabelkonfektionierung?

Kabelkonfektionierung bezieht sich auf den Prozess, bei dem Kabel und Stecker zu einem vollständigen Kabelbaum oder -satz zusammengefügt werden. Dieser Prozess umfasst das Schneiden, Abisolieren, Crimpen, Löten, Beschriften und Bündeln von Kabeln und Steckverbindern, um eine qualitativ hochwertige und zuverlässige Verbindung herzustellen. Kabelkonfektionierung wird oft in der Elektronik- und Automobilindustrie eingesetzt und erfordert oft spezielle Werkzeuge und Know-how. Daher kann es von Vorteil sein, diesen Prozess an einen erfahrenen Kabelkonfektionierungsdienstleister auszulagern, um eine hohe Qualität und Zuverlässigkeit der Kabelsätze zu gewährleisten.

Welche Arten von Kabeln gibt es?

Es gibt eine Vielzahl von Kabeltypen, die für verschiedene Anwendungen und Zwecke konzipiert sind. Die Unterschiede zwischen den Kabeltypen liegen in ihren spezifischen Eigenschaften, einschließlich der Übertragungsgeschwindigkeit, der Übertragungsentfernung, der Kabellänge, der Signalqualität und der Art des Signals, das sie übertragen. Die Auswahl des richtigen Kabeltyps für eine bestimmte Anwendung hängt von verschiedenen Faktoren ab, wie beispielsweise der Art des Geräts, das angeschlossen werden soll, und der gewünschten Übertragungsgeschwindigkeit und -qualität.

  • Koaxialkabel: Dies ist ein Kabel, bei dem ein zylindrisches Innenleiter von einem zylindrischen Außenleiter umgeben ist, der als Schirmung dient. Koaxialkabel werden häufig für die Übertragung von TV-Signalen, Radiofrequenzen, Internetverbindungen und Videoüberwachungssystemen verwendet.
  • Ethernetkabel: Dies sind Kabel, die für die Übertragung von Netzwerkdaten verwendet werden. Es gibt verschiedene Arten von Ethernetkabeln, einschließlich Cat5, Cat5e, Cat6 und Cat7. Jede Kategorie unterscheidet sich in Bezug auf die Datenübertragungsrate, die maximale Kabellänge und die Übertragungsfrequenz.
  • USB-Kabel: Diese Kabel werden verwendet, um Peripheriegeräte an Computer oder andere Geräte anzuschließen. Es gibt verschiedene USB-Kabeltypen, einschließlich USB-A, USB-B, USB-C und Mini-USB.
  • HDMI-Kabel: Dies ist ein Kabeltyp, der für die Übertragung von hochauflösendem Audio und Video zwischen Geräten wie Fernsehern, Blu-ray-Playern und Spielekonsolen verwendet wird.
  • Stromkabel: Stromkabel werden verwendet, um elektrische Energie von einer Stromquelle zu einem Gerät zu transportieren. Es gibt verschiedene Arten von Stromkabeln, darunter Netzkabel, Verlängerungskabel, Stromverteilungsleisten und Adapter.

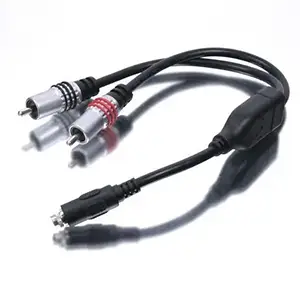

  • Audio- und Videokabel: Diese Kabel werden verwendet, um Audio- und Video-Signale zwischen Geräten wie Fernsehern, Lautsprechern und Verstärkern zu übertragen. Beispiele für Audio- und Videokabel sind RCA-Kabel, 3,5-mm-Klinkenkabel und optische Audiokabel.
  • Hybridkabel: Hybridkabel sind spezielle Kabel, die mehrere Funktionen in einem Kabel vereinen. So könnnen sie zum Beispiel verschiedene Arten von Signalen gleichzeitig übertragen oder mehrere unterschiedliche Stromstärken liefern. Hybridkabel bestehen aus verschiedenen Komponenten und sind somit in der Lage, unterschiedliche Aufgaben in einem Kabel zu erfüllen.Ein Beispiel für ein Hybridkabel ist das Energie- und Signalübertragungskabel, das sowohl Strom als auch Signale überträgt. Solche Kabel werden in der Regel in Anwendungen eingesetzt, bei denen eine zuverlässige Energieversorgung und die gleichzeitige Übertragung von Signalen, wie beispielsweise bei industriellen Steuerungen, benötigt wird. Hybridkabel können in verschiedenen Größen, Konfigurationen und Spezifikationen erhältlich sein und werden oft speziell für bestimmte Anwendungen angefertigt. Sie sind in der Regel langlebig und robust, um den hohen Anforderungen von Industrieanwendungen gerecht zu werden.
Diverse Stecker
Diverse Stecker

Konfektionierung mit allen Arten von Steckern, wie:

Es gibt eine Vielzahl von Kabelsteckern, die je nach Anwendungsbereich und benötigten Spezifikationen verwendet werden. Die Wahl des richtigen Kabelsteckers hängt von den spezifischen Anforderungen des Anwendungsfall ab, wie z.B. Übertragungsgeschwindigkeit, Signalart, Spannung, Stromstärke und Anzahl der Kontakte.

    • USB-Stecker: USB-Stecker sind am weitesten verbreitet und werden in vielen Anwendungen, einschließlich Computern, Handys, Kameras, Tablets und anderen Geräten verwendet. Es gibt verschiedene Arten von USB-Steckern, darunter USB Typ A, USB Typ B, Micro-USB, Mini-USB und USB-C. USB-C-Stecker sind derzeit die neueste und am weitesten verbreitete Version, da sie eine höhere Übertragungsgeschwindigkeit und größere Kompatibilität mit verschiedenen Geräten bieten.
    • HDMI-Stecker: HDMI (High-Definition Multimedia Interface) Stecker sind Steckverbinder, die für die Übertragung von digitalen Audio- und Videodaten verwendet werden. HDMI-Stecker werden häufig in Unterhaltungselektronik wie Fernsehern, Blu-ray-Playern, Spielkonsolen, Computern und AV-Receivern verwendet, um eine hochwertige Audio- und Videoübertragung zu ermöglichen.
      Es gibt verschiedene Arten von HDMI-Steckern, darunter Standard-HDMI-Stecker (Typ A), Mini-HDMI-Stecker (Typ C) und Micro-HDMI-Stecker (Typ D). Der Standard-HDMI-Stecker ist der am häufigsten verwendete Stecker und hat 19 Pins, während der Mini-HDMI-Stecker und der Micro-HDMI-Stecker für kleinere Geräte wie Smartphones und Tablets verwendet werden. HDMI-Stecker werden an den Enden von HDMI-Kabeln angebracht, um eine Verbindung zwischen zwei Geräten herzustellen. Der Stecker wird in die HDMI-Buchse des Geräts eingeführt, um Audio- und Videodaten zu übertragen. HDMI-Stecker bieten eine digitale Signalübertragung, die eine höhere Bild- und Tonqualität als analoge Verbindungen bietet.
    • Ethernet-Stecker:Ethernet-Stecker sind Steckverbindungen, die für die Übertragung von Daten über Ethernet-Netzwerke verwendet werden und sind in der Regel in verschiedenen Geschwindigkeiten erhältlich, von 10 Mbps bis 100 Gbps. Ethernet ist ein Standard für die Verbindung von Computernetzwerken, der es ermöglicht, Daten zwischen Computern, Servern und anderen Netzwerkgeräten auszutauschen.
      Es gibt verschiedene Arten von Ethernet-Steckern, die in der Praxis verwendet werden, darunter RJ45, RJ11 und RJ12 Stecker. Der RJ45-Stecker ist der am weitesten verbreitete Steckverbinder für Ethernet-Verbindungen und wird für die meisten Netzwerkverbindungen verwendet.
    • Audio-Stecker: Audio-Stecker werden zur Übertragung von Audio-Signalen von verschiedenen Geräten verwendet, wie z.B. Kopfhörern, Lautsprechern und Audio-Systemen. Es gibt verschiedene Arten von Audio-Steckern, darunter 3,5-mm-Klinkenstecker, RCA-Stecker und XLR-Stecker. Klinkenstecker können mono (einkanalig) oder stereo (zweikanalig) sein. Der Unterschied liegt in der Anzahl der Ringkontakte am Stecker. Ein mono-Klinkenstecker hat nur einen Ringkontakt, während ein stereo-Klinkenstecker zwei Ringkontakte hat.
    • Strom-Stecker: Strom-Stecker werden zur Übertragung von Strom von Quellen wie Steckdosen und Akkus an verschiedene Geräte und Komponenten verwendet. Es gibt verschiedene Arten von Strom-Steckern, darunter AC-Netzkabelstecker und DC-Stromstecker.
    • Koaxialstecker:Ein Koaxialstecker ist ein elektrischer Steckverbinder, der speziell für Koaxialkabel entwickelt wurde. Koaxialkabel sind Kabel, die aus einem zentralen leitenden Draht bestehen, der von einer Isolationsschicht und einem äußeren leitenden Schirm umgeben ist.
      Koaxialstecker werden verwendet, um Koaxialkabel an Geräte wie Fernseher, Radios, Antennen, Satellitenschüsseln, Überwachungskameras, Modems und anderen elektronischen Geräten anzuschließen. Es gibt verschiedene Arten von Koaxialsteckern, darunter F-Stecker, BNC-Stecker, N-Stecker und SMA-Stecker. F-Stecker sind beispielsweise am häufigsten für TV- und Kabelverbindungen verwendet. BNC-Stecker sind in der Regel für Überwachungs- und Videoanwendungen verwendet, während N-Stecker häufig in Militär-, Industrie- und wissenschaftlichen Anwendungen eingesetzt werden. Koaxialstecker sind so konzipiert, dass sie eine stabile und zuverlässige Verbindung zwischen dem Koaxialkabel und dem angeschlossenen Gerät herstellen. Sie sind in der Regel aus robusten Materialien wie Messing oder Edelstahl gefertigt und verfügen über eine zentralen Stift, der in den Koaxialsteckplatz des angeschlossenen Geräts eingeführt wird. Der äußere Schirm des Koaxialkabels wird dann an den Stecker angeschlossen, um eine sichere und stabile Verbindung herzustellen.
    • LWL Stecker: LWL Stecker sind Steckverbinder, die speziell für die Verbindung von Lichtwellenleitern (LWL) entwickelt wurden. LWL werden verwendet, um Daten und Informationen über große Entfernungen mit hoher Geschwindigkeit zu übertragen, indem sie Lichtsignale durch eine dünne Glasfaser leiten. Es gibt verschiedene Arten von LWL Steckern, darunter FC, SC, ST, LC, MTRJ, E2000 und andere. Jeder Typ hat seine eigenen spezifischen Eigenschaften und Anwendungen. LWL Stecker sind wichtig, um eine zuverlässige Verbindung zwischen LWL-Kabeln herzustellen. Sie sind in der Regel aus langlebigen Materialien wie Kunststoff oder Metall gefertigt und sind präzise gefertigt, um sicherzustellen, dass die Faserenden perfekt ausgerichtet sind und dass es zu keinem Datenverlust kommt. LWL Stecker werden in einer Vielzahl von Anwendungen eingesetzt, wie zum Beispiel in Telekommunikationsnetzen, lokalen Netzwerken, Datenzentren, medizinischen Geräten, militärischen Systemen und vielen anderen Anwendungen, in denen eine schnelle und zuverlässige Übertragung großer Datenmengen erforderlich ist.

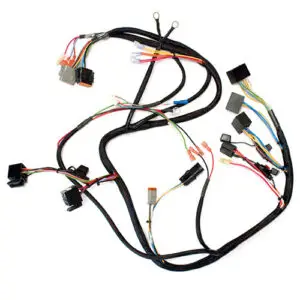

Wir fertigen Kabelbäume u.a. für Maschinen-, Netzanschlüsse, KFZ-, und Sonderanwendungen ab mittleren Stückzahlen. Auch können wir Sie bei der Konstruktion unterstützen. Dabei enthalten die komplexen Kabelstränge alle benötigten Komponenten, wie elektronische und mechanische Bauteile, Ummantelung und Abbindungen, Schutzgeflechte und Abschirmungen.

Gerade bei der Produktion von Kabelbäumen erfolgt ein hoher Anteil der Fertigung noch in manueller Handarbeit. Durch unsere Fertigung in Ostasien, können wir Kabelbäume zu wirtschaftlichen Konditionen anbieten. Die Fertigungspartner sind nach ISO:9001 und ITAF16949 zertifiziert. Die Fertigung erfolgt strikt nach dem IPC-A-620 Standard.

Für eine unverbindliche Bewertung Ihrer Anfrage senden Sie uns einfach die technische Zeichnung bzw. technischen Spezifikationen und der benötigten Jahresmenge, sowie Projektlaufzeit.

Referenzen von gefertigten Kabelbäumen

Was ist ein Kabelbaum?

Ein Kabelbaum ist eine Sammlung von elektrischen Kabeln und Leitungen, die in einer bestimmten Anordnung zusammengefasst sind. Ein Kabelbaum kann auch als Kabelstrang oder Kabelsatz bezeichnet werden. Kabelbäume werden oft in der Automobilindustrie, Luft- und Raumfahrt, Schwerindustrie und in der Elektronikindustrie eingesetzt.

In der Automobilindustrie zum Beispiel werden Kabelbäume in der Verkabelung der Elektronik des Fahrzeugs verwendet. Hierbei werden mehrere Kabel und Stecker miteinander verbunden, um die benötigten Verbindungen herzustellen. Kabelbäume sind hier besonders vorteilhaft, da sie die Kabel ordentlich und platzsparend zusammenfassen und eine einfache Installation und Wartung ermöglichen.

Auch in der Luft- und Raumfahrt sowie in der Schwerindustrie werden Kabelbäume eingesetzt, um komplexe Systeme zu verkabeln. Hierbei werden oftmals Kabelbäume verwendet, um die Verkabelung von verschiedenen Sensoren, Aktuatoren und anderen elektronischen Komponenten zu erleichtern.

In der Elektronikindustrie werden Kabelbäume oft in der Fertigung von elektronischen Geräten verwendet. Hierbei werden die Kabelbäume oft schon im Voraus konfektioniert und geprüft, um eine einfache Integration in das Endprodukt zu ermöglichen.

In der Regel werden Kabelbäume speziell für eine bestimmte Anwendung und nach den spezifischen Anforderungen des Kunden angefertigt. Kabelbäume können aus verschiedenen Komponenten, wie zum Beispiel Kabeln, Steckern, Kontakten, Befestigungselementen und Schrumpfschläuchen, bestehen. Eine sorgfältige Planung und Konstruktion des Kabelbaums ist entscheidend, um eine zuverlässige und fehlerfreie Verkabelung zu gewährleisten.

Mehr als nur Kabelkonfektionierung:
Auch individuelle Gehäuselösungen und Eingabekomponenten stellen wir kundenspezifisch her.

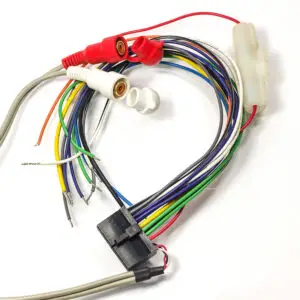

Wir konfektionieren Kabel, Datenkabel, Hochfrequenzkabel, Mikrofonkabel, Automotivekabel, Automotivekabelbäume, Steuerkabel, Digitalkabel, Networkkabel, Videokabel, Netzwerkkabel, Signalkabel, Hochspannungskabel für die Bereiche Medical, Automotive, Steuer-und Regeltechnik, sowie Unterhaltungselektronik.
