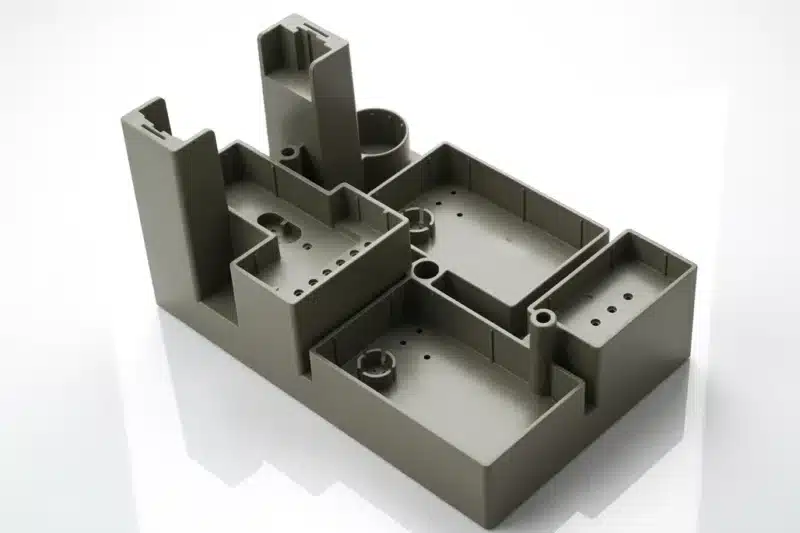

Wandstärken bei Kunststoffteilen
Die wichtigste Konstruktionsregel im Spritzguss
Kaum ein Konstruktionsmerkmal beeinflusst die Qualität eines Kunststoffteils so stark wie die Wandstärke. Sie entscheidet über den Materialfluss, die Abkühlzeit, den Verzug, die Oberflächenqualität und letztlich auch über die Herstellkosten.
Dennoch entstehen viele Probleme in Spritzgussprojekten genau an dieser Stelle. Zu dicke Wandungen führen zu Einfallstellen und langen Zykluszeiten. Zu dünne Bereiche lassen sich unter Umständen nicht vollständig füllen oder verlieren ihre mechanische Stabilität. Wechselnde Wandstärken verursachen Spannungen und Verzug, die erst während der Serienfertigung sichtbar werden.
Aus diesem Grund gilt eine Regel seit Jahrzehnten als Grundprinzip der Kunststoffkonstruktion:
Die Wandstärke sollte innerhalb eines Bauteils möglichst gleichmäßig sein.
Warum sind gleichmäßige Wandstärken so wichtig?
Beim Spritzgießen wird der Kunststoff als Schmelze in das Werkzeug eingespritzt. Anschließend beginnt das Material abzukühlen und zu schrumpfen. Dicke Materialbereiche benötigen deutlich länger zum Abkühlen als dünnwandige Bereiche. Dadurch entstehen unterschiedliche Schwindungsraten innerhalb des Bauteils.
Je gleichmäßiger die Wandstärke ausgelegt ist, desto gleichmäßiger kühlt das Bauteil ab und desto stabiler verläuft der gesamte Fertigungsprozess.
Eine gleichmäßige Wandstärke ist daher die Grundlage für maßhaltige und wirtschaftlich herstellbare Spritzgussteile. In der Praxis gibt es jedoch einige typische Konstruktionsfehler, die zu Verzug, Einfallstellen oder unnötig langen Zykluszeiten führen können.
Die folgenden Empfehlungen zeigen, wie sich diese Probleme bereits während der Konstruktion vermeiden lassen.
Die Folgen ungleicher Wandstärken können sein:
- Verzug
- Einfallstellen
- innere Spannungen
- Maßabweichungen
- längere Zykluszeiten
- höherer Energieverbrauch
- schlechtere Oberflächenqualität
1. Zu dicke Wandstärken vermeiden
Viele Entwickler gehen davon aus, dass dickere Wandungen automatisch zu stabileren Bauteilen führen. Tatsächlich ist häufig das Gegenteil der Fall.
Große Materialquerschnitte führen zu:
- längeren Kühlzeiten,
- höherem Materialverbrauch,
- stärkerer Schwindung,
- sichtbaren Einfallstellen,
- höherem Verzug,
- steigenden Fertigungskosten.
Da die Kühlzeit einen erheblichen Anteil der gesamten Zykluszeit ausmacht, erhöhen überdimensionierte Wandstärken direkt die Produktionskosten.
Praxisbeispiel:
Wird die Wandstärke eines Gehäuses von 2,5 mm auf 4,5 mm erhöht, steigt die Stabilität häufig nur geringfügig. Gleichzeitig erhöht sich jedoch der Materialverbrauch deutlich und die Kühlzeit im Spritzgießprozess kann sich nahezu verdoppeln. Beides führt zu höheren Stückkosten – einerseits durch den zusätzlichen Materialeinsatz, andererseits durch längere Zykluszeiten und eine geringere Produktivität der Spritzgießmaschine. Bei einer Jahresproduktion von mehreren hunderttausend Bauteilen summieren sich diese Effekte schnell zu erheblichen Mehrkosten.
Deshalb sollte zusätzliche Steifigkeit möglichst nicht durch mehr Material, sondern durch eine fertigungsgerechte Geometrie, beispielsweise mit Rippen oder optimierten Querschnitten, erreicht werden.
2. Zu dünne Wandstärken vermeiden
Auch extrem dünnwandige Bereiche können Schwierigkeiten verursachen.
Je dünner eine Wand ausgeführt wird, desto anspruchsvoller wird der Spritzgießprozess. Deshalb sollte die Wandstärke immer in Abstimmung mit Werkstoff, Bauteilgeometrie und Fließweg gewählt werden.
Typische Folgen sind:
- unvollständig gefüllte Kavitäten,
- Bindenähte,
- verringerte Festigkeit,
- erhöhter Einspritzdruck,
- schlechtere Oberflächenqualität.

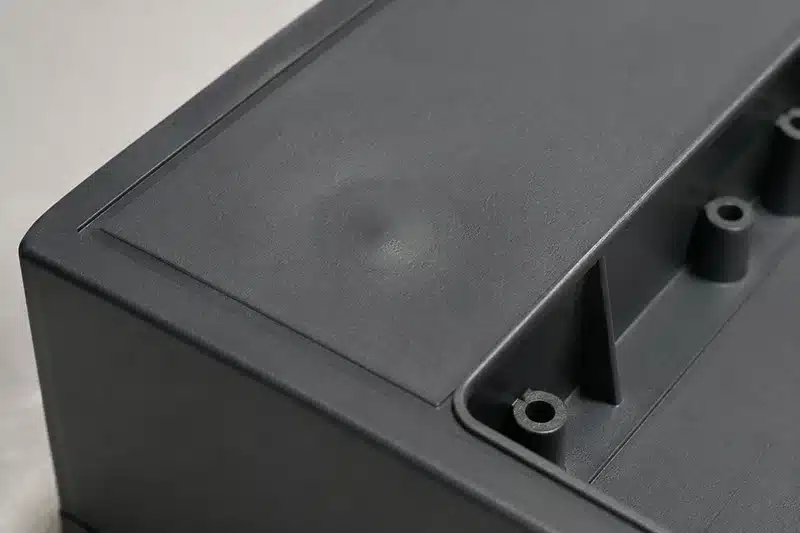

3. Materialanhäufungen vermeiden
Ein häufiger Konstruktionsfehler entsteht dort, wo mehrere Wandungen zusammentreffen. Hier entsteht eine lokale Materialanhäufung. Diese Bereiche kühlen langsamer aus als ihre Umgebung und schrumpfen stärker. Das Ergebnis sind sichtbare Einfallstellen oder Verzug.
Typische Beispiele sind:
- Schraubdome,
- Befestigungspunkte,
- Verstärkungen,
- massive Ecken,
- dicke Rippen.
4. Auskernungen reduzieren Materialanhäufungen
Eine der wichtigsten Konstruktionsregeln im Spritzguss lautet:
Material dort entfernen, wo es für die Funktion nicht benötigt wird.
Anstatt massive Bereiche auszulegen, werden dickwandige Bauteile gezielt ausgekernt. Dadurch bleiben die Wandstärken möglichst gleichmäßig und das Bauteil lässt sich wirtschaftlicher fertigen.
Besonders bei massiven Gehäusen, Befestigungsbereichen oder Verstärkungen sollten Auskernungen bereits in der Konstruktionsphase berücksichtigt werden.
Auskernungen bieten mehrere Vorteile:
- geringerer Materialverbrauch
- kürzere Kühl- und Zykluszeiten
- weniger Einfallstellen
- geringeres Verzugsrisiko
- geringeres Bauteilgewicht
- gleichmäßigere Schwindung

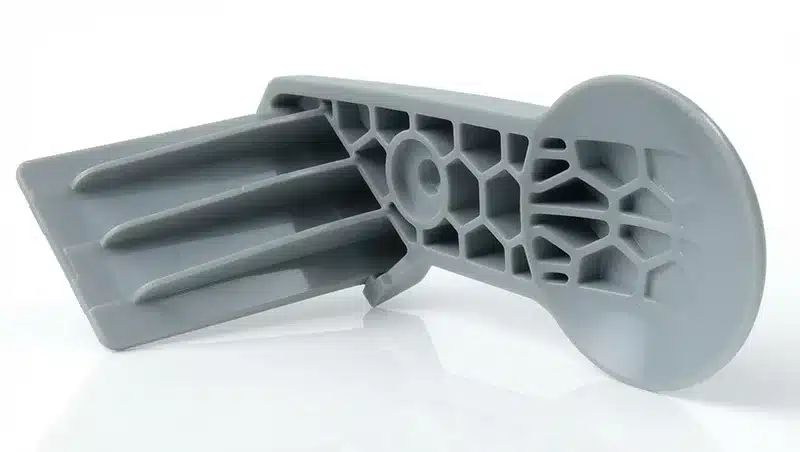

5. Besser verrippen statt verdicken
Benötigt ein Bauteil eine höhere Steifigkeit, besteht die Lösung meist nicht in einer größeren Wandstärke. Deutlich effizienter sind konstruktive Verstärkungen wie Rippen.
Deshalb werden Rippen im Maschinenbau, in der Medizintechnik und im Automotive-Bereich nahezu überall eingesetzt.
Eine Verrippung bietet mehrere Vorteile:
- höhere Biegesteifigkeit,
- geringerer Materialverbrauch,
- kürzere Zykluszeiten,
- geringeres Gewicht,
- weniger Einfallstellen.
6. Wandstärken sollten sich langsam ändern
Nicht immer lässt sich eine konstante Wandstärke realisieren. Bei Funktionsflächen oder Befestigungselementen sind unterschiedliche Materialstärken oft unvermeidbar. In diesen Fällen sollten Übergänge möglichst fließend gestaltet werden.
Scharfe Dickenwechsel führen zu:
- Spannungen,
- schlechterem Materialfluss,
- Lufteinschlüssen,
- Verzug,
- erhöhter Schwindung.
Großzügige Radien sorgen dagegen für einen gleichmäßigeren Materialfluss und eine harmonische Abkühlung.
Welche Wandstärke ist ideal?
Eine allgemeingültige Wandstärke gibt es nicht. Sie hängt unter anderem ab von:
- dem eingesetzten Kunststoff,
- der Bauteilgröße,
- den mechanischen Belastungen,
- den Fließweglängen,
- den Anforderungen an Gewicht und Stabilität.
In der Praxis bewegen sich viele technische Spritzgussteile im Bereich von etwa 2 bis 3 mm. Dünnwandige Elektronikgehäuse liegen häufig darunter, stark belastete Strukturbauteile können darüber liegen. Entscheidend ist jedoch nicht der absolute Wert, sondern eine möglichst gleichmäßige Wandstärke über das gesamte Bauteil hinweg.
Einfluss auf die Werkzeugkosten
Die Wandstärke beeinflusst nicht nur das Bauteil selbst, sondern auch die Werkzeugkonstruktion.
Sehr dicke Bereiche erfordern häufig:
- aufwendigere Kühlkanäle,
- längere Kühlzeiten,
- größere Maschinen,
- höhere Schließkräfte,
- komplexere Prozessparameter.
Eine optimierte Wandstärke reduziert daher nicht nur Materialverbrauch, sondern auch Investitions- und Betriebskosten.
Typische Fehler bei der Auslegung von Wandstärken
In der Praxis begegnen Konstrukteuren immer wieder dieselben Probleme:
- Wandstärken werden zur Erhöhung der Stabilität unnötig vergrößert.
- Massive Schraubdome erzeugen Einfallstellen auf Sichtflächen.
- Rippen sind genauso dick wie die Grundwand.
- Wandstärken wechseln abrupt.
- Materialanhäufungen entstehen an Übergängen.
- Konstruktive Verstärkungen werden durch mehr Material ersetzt.
Diese Fehler lassen sich bereits in der CAD-Phase vermeiden und sparen später erhebliche Kosten.
Best Practices für gleichmäßige Wandstärken
Die beste Wandstärke ist nicht die dickste, sondern die gleichmäßigste. Eine intelligente Geometrie mit Rippen, Radien und fließenden Übergängen erzielt in den meisten Fällen bessere Ergebnisse als zusätzlicher Materialeinsatz.
Eine fertigungsgerechte Konstruktion zeichnet sich durch einige grundlegende Prinzipien aus:
- Halten Sie die Wandstärke möglichst konstant.
- Vermeiden Sie massive Materialbereiche.
- Nutzen Sie Rippen statt zusätzlicher Wandstärke.
- Gestalten Sie Übergänge mit großzügigen Radien.
- Berücksichtigen Sie Materialschwindung bereits während der Konstruktion.
- Stimmen Sie Wandstärken frühzeitig mit Werkzeugbau und Fertigung ab.
Diese Regeln bilden die Grundlage für maßhaltige, wirtschaftlich herstellbare und langlebige Kunststoffteile.
