Design for Manufacturing (DFM)
Kunststoffteile fertigungsgerecht konstruieren
Ein technisch funktionierendes Bauteil ist nicht automatisch ein wirtschaftlich produzierbares Bauteil. Genau hier setzt das Konzept Design for Manufacturing (DFM) an. Ziel ist es, ein Kunststoffteil so zu entwickeln, dass es sich mit möglichst geringem Aufwand, hoher Prozesssicherheit und gleichbleibender Qualität herstellen lässt.
In der Praxis entscheidet DFM häufig darüber, ob ein Projekt wirtschaftlich umgesetzt werden kann oder ob während des Werkzeugbaus und der Serienfertigung teure Änderungen erforderlich werden. Aus diesem Grund sollte die fertigungsgerechte Konstruktion nicht als abschließender Prüfschritt verstanden werden, sondern als fester Bestandteil der Produktentwicklung. Auch Ihr Design Guide beschreibt DFM als einen systematischen Prozess, bei dem Konstruktion und Fertigung frühzeitig aufeinander abgestimmt werden.
Was bedeutet Design for Manufacturing?
Design for Manufacturing beschreibt die konstruktive Auslegung eines Bauteils unter Berücksichtigung der späteren Fertigung.
Während bei einer klassischen Konstruktion vor allem Funktion und Einbauraum betrachtet werden, erweitert DFM den Blick auf die gesamte Wertschöpfungskette.
Dabei werden unter anderem folgende Fragen beantwortet:
- Lässt sich das Bauteil problemlos spritzgießen?
- Ist eine einfache Werkzeugkonstruktion möglich?
- Können Zykluszeiten reduziert werden?
- Entstehen Einfallstellen oder Verzug?
- Ist eine sichere Entformung gewährleistet?
- Lassen sich Montageaufwand und Materialeinsatz reduzieren?
Je früher diese Fragestellungen in die Konstruktion einfließen, desto geringer sind Entwicklungsrisiken und Änderungsaufwand.
Warum ist DFM so wichtig?
Änderungen an einem CAD-Modell lassen sich meist innerhalb weniger Minuten umsetzen. Nach Fertigstellung des Spritzgusswerkzeugs können dieselben Änderungen jedoch erhebliche Kosten verursachen und den Projektzeitplan verzögern.
Eine frühzeitige DFM-Analyse reduziert diese Risiken erheblich und verbessert gleichzeitig die Wirtschaftlichkeit des gesamten Projekts.
Typische Folgen einer unzureichenden DFM-Betrachtung sind:
- aufwendige Werkzeugänderungen,
- längere Entwicklungszeiten,
- höhere Werkzeugkosten,
- verlängerte Zykluszeiten,
- Qualitätsprobleme in der Serienfertigung,
- erhöhter Ausschuss,
- Reklamationen beim Kunden.
Welche Aspekte werden bei einer DFM-Analyse geprüft?
Eine professionelle DFM-Analyse betrachtet das Bauteil aus Sicht der Konstruktion, des Werkzeugbaus und der Fertigung. Ziel ist es, potenzielle Schwachstellen frühzeitig zu erkennen und konstruktiv zu optimieren.
Zu den wichtigsten Prüfpunkten gehören:
Wandstärken
Ungleichmäßige Wandstärken führen häufig zu Einfallstellen, Lunkern, Verzug und langen Abkühlzeiten. Deshalb sollten Wandungen möglichst konstant ausgeführt werden. Wo dies konstruktiv nicht möglich ist, sorgen fließende Übergänge für eine gleichmäßigere Materialverteilung.
Entformung
Jedes Spritzgussteil muss nach dem Erstarren sicher aus dem Werkzeug entnommen werden können. Fehlen ausreichende Entformungsschrägen, steigt die Gefahr von Beschädigungen, Auswerferspuren oder erhöhtem Verschleiß am Werkzeug. Empfehlungen zu geeigneten Entformungsschrägen finden sich ebenfalls im Design Guide.
Materialanhäufungen
Massive Materialbereiche kühlen langsamer aus als dünnwandige Bereiche. Dadurch entstehen Einfallstellen, Spannungen oder Verzug. Eine gute Konstruktion vermeidet unnötige Materialanhäufungen und ersetzt sie beispielsweise durch Rippen oder Hohlräume.
Verrippungen
Rippen erhöhen die Steifigkeit eines Bauteils, ohne den Materialverbrauch wesentlich zu steigern. Werden sie jedoch zu dick oder ungünstig positioniert, entstehen sichtbare Einfallstellen auf der gegenüberliegenden Oberfläche. Der Design Guide enthält hierfür konkrete Empfehlungen zu Rippenstärke, Höhe und Verrundung.
Radien und Übergänge
Scharfe Innenkanten führen zu Spannungsspitzen und erschweren den Materialfluss. Ausreichend dimensionierte Radien verbessern die Fließfähigkeit der Kunststoffschmelze, reduzieren Kerbspannungen und erhöhen gleichzeitig die Bauteilfestigkeit.
Schnappverbindungen und Schraubdome
Werden Schnapphaken oder Schraubdome eingesetzt, sollten diese bereits hinsichtlich Fertigbarkeit und Belastbarkeit überprüft werden. Wandstärken, Verrundungen und Entformung müssen so ausgelegt sein, dass keine Einfallstellen oder Werkzeugprobleme entstehen.
Toleranzen
Toleranzen sollten stets funktionsgerecht und fertigungsgerecht definiert werden. Zu enge Toleranzen erhöhen den Aufwand im Werkzeugbau und können zusätzliche Bemusterungsschleifen erforderlich machen. Bereits in der Entwicklungsphase sollte geprüft werden, welche Maßgenauigkeit tatsächlich notwendig ist.
Anspritzpunkt
Die Position des Anspritzpunkts beeinflusst den Materialfluss, die Füllung des Werkzeugs und das spätere Verzugsverhalten. Bereits in der Konstruktion sollte ausreichend Platz für einen geeigneten Anspritzbereich vorgesehen werden. Bei komplexen Kunststoffteilen unterstützt eine Mold-Flow-Analyse die Auswahl der optimalen Anschnittposition, indem sie den Füllverlauf der Kunststoffschmelze simuliert und potenzielle Schwachstellen bereits vor dem Werkzeugbau sichtbar macht. Dadurch lassen sich Werkzeugänderungen reduzieren und die Bauteilqualität nachhaltig verbessern.
Werkzeugtrennung
Eine einfache Trennebene reduziert den Werkzeugaufwand erheblich. Komplexe Hinterschneidungen oder ungünstige Geometrien machen zusätzliche Schieber oder Kernzüge erforderlich und erhöhen die Werkzeugkosten.
Montage und Funktion
Bereits während der Entwicklung sollte geprüft werden, ob sich das Bauteil wirtschaftlich montieren lässt. Dazu gehören beispielsweise ausreichende Montagefreiräume, eine einfache Positionierung von Einlegeteilen sowie eine montagegerechte Gestaltung von Rastverbindungen, Dichtungen und Verschraubungen.
DFM beginnt bereits beim ersten CAD-Modell
Ein häufiger Irrtum besteht darin, DFM erst kurz vor dem Werkzeugbau durchzuführen.
Tatsächlich sollte die fertigungsgerechte Konstruktion bereits während der ersten CAD-Entwürfe berücksichtigt werden. So können wesentliche Konstruktionsentscheidungen direkt auf die spätere Fertigung abgestimmt werden. Dazu gehören unter anderem:
- gleichmäßige Wandstärken,
- sinnvolle Verrippungen,
- ausreichend große Radien,
- geeignete Entformungsschrägen,
- montagegerechte Geometrien,
- gut zugängliche Befestigungspunkte,
- einfache Werkzeugtrennungen.
Je früher diese Punkte berücksichtigt werden, desto einfacher gestaltet sich die spätere Umsetzung.
DFM reduziert nicht nur Kosten
Viele verbinden Design for Manufacturing ausschließlich mit Kosteneinsparungen.
Tatsächlich verbessert eine fertigungsgerechte Konstruktion jedoch weit mehr als nur die Wirtschaftlichkeit.
Damit profitieren sowohl Hersteller als auch Endkunde von einer durchdachten Konstruktion.
Ein optimiertes Bauteil bietet häufig:
- höhere Maßhaltigkeit,
- geringeren Verzug,
- bessere Oberflächenqualität,
- kürzere Zykluszeiten,
- geringeren Materialverbrauch,
- längere Werkzeugstandzeiten,
- höhere Prozesssicherheit,
- weniger Ausschuss.
Mold-Flow-Analyse als Bestandteil von Design for Manufacturing

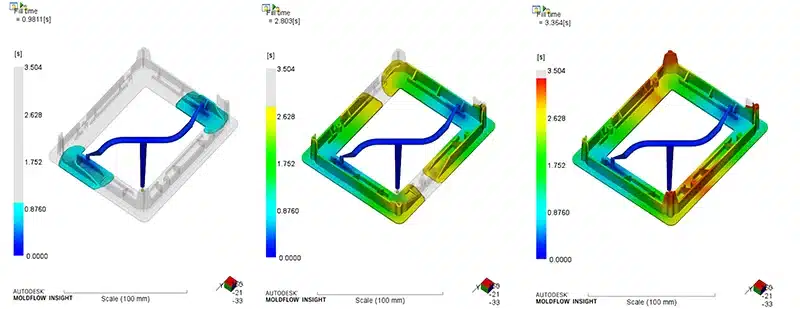

Eine fertigungsgerechte Konstruktion basiert heute nicht mehr ausschließlich auf Erfahrungswerten. Moderne Simulationsverfahren wie die Mold-Flow-Analyse ermöglichen es, den Spritzgießprozess bereits während der Entwicklung virtuell abzubilden.
Dadurch lassen sich Formfüllung, Anspritzpunkte, Bindenähte, Verzug oder Lufteinschlüsse frühzeitig analysieren und bereits vor dem Werkzeugbau optimieren. Das reduziert Werkzeugänderungen, verkürzt die Bemusterung und erhöht die Prozesssicherheit in der späteren Serienfertigung.
| Simulation | Nutzen |
|---|---|
| Formfüllung | Optimale Position der Anspritzpunkte |
| Fließwege | Gleichmäßige Füllung des Bauteils |
| Bindenähte | Schwachstellen früh erkennen |
| Verzug | Maßhaltigkeit verbessern |
| Schwindung | Maßabweichungen reduzieren |
| Lufteinschlüsse | Entlüftung optimieren |
| Kühlung | Zykluszeiten verkürzen |
Typische DFM-Fehler in der Praxis
In vielen Entwicklungsprojekten treten immer wieder ähnliche konstruktive Schwachstellen auf, die sich negativ auf die Fertigung, die Werkzeugkosten oder die Bauteilqualität auswirken. Dazu gehören beispielsweise:
- wechselnde Wandstärken innerhalb eines Bauteils,
- scharfkantige Übergänge ohne Verrundung,
- fehlende Entformungsschrägen,
- überdimensionierte Schraubdome,
- zu massive Rippen,
- unnötige Hinterschneidungen,
- zu enge Toleranzvorgaben,
- fehlende Abstimmung mit dem Werkzeugbau.
Die gute Nachricht: Die meisten dieser Herausforderungen lassen sich bereits in der Konstruktionsphase vermeiden. Werden fertigungstechnische Anforderungen frühzeitig berücksichtigt und Konstruktion, Werkzeugbau und Produktion eng aufeinander abgestimmt, entstehen Bauteile, die nicht nur technisch überzeugen, sondern sich auch wirtschaftlich und prozesssicher fertigen lassen.
Engineering-Tipp
Design for Manufacturing beginnt bereits in der Konstruktion. Werden Werkstoff, Bauteilgeometrie, Werkzeugbau und Fertigung frühzeitig aufeinander abgestimmt, lassen sich Kosten senken, Werkzeugänderungen vermeiden und die Serienfertigung nachhaltig optimieren. Moderne Simulationsverfahren wie Mold-Flow-Analysen unterstützen diesen Entwicklungsprozess zusätzlich.
