Rippen im Spritzguss

Kunststoffteile steif und materialeffizient konstruieren

Eine der größten Herausforderungen bei der Konstruktion von Kunststoffteilen besteht darin, eine hohe mechanische Stabilität zu erreichen, ohne unnötig Material einzusetzen. Der erste Gedanke vieler Konstrukteure ist oft, die Wandstärke zu erhöhen. Im Spritzguss ist dieser Ansatz jedoch selten die beste Lösung.

Stattdessen werden Verstärkungsrippen eingesetzt. Sie erhöhen die Biege- und Torsionssteifigkeit eines Bauteils erheblich, ohne die Nachteile massiver Wandungen in Kauf zu nehmen. Richtig ausgelegt verbessern Rippen nicht nur die Stabilität, sondern verkürzen auch die Zykluszeit, reduzieren den Materialverbrauch und minimieren das Risiko von Einfallstellen.

Aus diesem Grund gehören Rippen zu den wichtigsten Gestaltungselementen moderner Kunststoffkonstruktionen.

Rippen richtig auslegen – Die wichtigsten Konstruktionsregeln

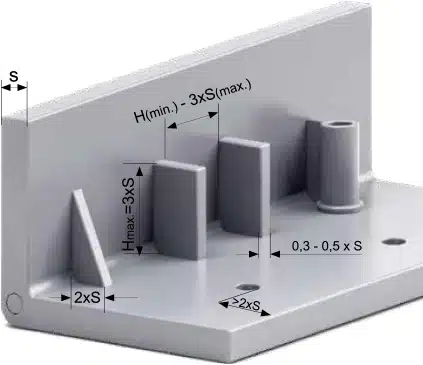

Empfohlene Auslegung von Verstärkungsrippen

Parameter	Empfehlung	Begründung
Rippenstärke (t)	40–60 % der Wandstärke	Vermeidet Einfallstellen und Materialanhäufungen
Rippenhöhe (h)	max. 3 × Wandstärke	Sorgt für hohe Steifigkeit ohne Füllprobleme
Rippenabstand	≥ 2 × Wandstärke	Reduziert Verzug und Einfallstellen
Innenradius am Rippenfuß	25–50 % der Wandstärke	Verringert Spannungsspitzen und verbessert den Materialfluss
Entformungsschräge	0,5–2,0° (werkstoffabhängig)	Erleichtert die Entformung und reduziert Werkzeugverschleiß

1. Die richtige Rippenstärke

Ein häufiger Konstruktionsfehler besteht darin, Verstärkungsrippen mit derselben Stärke wie die angrenzende Grundwand auszulegen. Dadurch entstehen am Rippenfuß Materialanhäufungen, die deutlich langsamer abkühlen als die umgebenden Wandbereiche. Die Folge sind häufig Einfallstellen, Verzug oder innere Spannungen, die sich insbesondere auf Sichtflächen negativ bemerkbar machen.

Als bewährte Konstruktionsregel sollte die Rippenstärke etwa 40 bis 60 % der angrenzenden Wandstärke betragen. Dadurch wird die gewünschte Steifigkeitssteigerung erreicht, ohne den Materialfluss oder die Abkühlung unnötig zu beeinträchtigen.

Praxisbeispiel

Bei einer Grundwandstärke von 2,5 mm ergibt sich eine empfohlene Rippenstärke von etwa 1,0 bis 1,5 mm. Dieser Bereich bietet einen guten Kompromiss zwischen hoher Bauteilsteifigkeit und einer fertigungsgerechten Auslegung. Gleichzeitig werden Einfallstellen, Materialanhäufungen und lange Kühlzeiten wirksam reduziert.

2. Wie hoch dürfen Rippen sein?

Neben der Rippenstärke spielt auch die Rippenhöhe eine entscheidende Rolle für die Steifigkeit eines Kunststoffbauteils. Mit zunehmender Höhe steigt das Flächenträgheitsmoment und damit die Biegesteifigkeit deutlich an. Sehr niedrige Rippen tragen dagegen nur wenig zur Verstärkung bei.

Übermäßig hohe Rippen können jedoch den Spritzgießprozess erschweren. Sie erhöhen den Fließweg der Kunststoffschmelze, erschweren die Entformung und können Verzug oder Füllprobleme begünstigen.

Empfehlung

Als Konstruktionsrichtlinie sollte die Rippenhöhe maximal dem Dreifachen der Wandstärke (S) (H ≤ 3 × S) entsprechen. Ist eine höhere Steifigkeit erforderlich, sind mehrere niedrigere Rippen einer einzelnen hohen Rippe in der Regel vorzuziehen. Dadurch werden Materialfluss, Kühlung und Entformung verbessert und eine wirtschaftliche Serienfertigung unterstützt.

3. Rippen benötigen Radien

Rippen sollten nicht mit scharfkantigen Übergängen an die Grundwand anschließen. Fehlende oder zu kleine Radien führen zu Spannungsspitzen im Bauteil, behindern den Materialfluss während des Spritzgießens und erhöhen die Belastung des Werkzeugs. Dadurch steigt das Risiko von Rissbildung, Verzug und Fertigungsfehlern.

Ausreichend dimensionierte Verrundungen verbessern dagegen die Kraftübertragung zwischen Rippe und Grundwand, fördern einen gleichmäßigen Materialfluss und reduzieren innere Spannungen. Gleichzeitig wird die Werkzeugstandzeit erhöht und die Bauteilqualität verbessert.

Empfehlung: Der Innenradius am Rippenfuß sollte etwa 25–50 % der Wandstärke betragen. Dadurch werden Spannungsspitzen reduziert und eine fertigungsgerechte Auslegung des Spritzgussteils unterstützt.

4. Entformung nicht vergessen

Wie alle senkrechten Flächen im Spritzguss benötigen auch Rippen eine ausreichende Entformungsschräge. Fehlt diese oder ist sie zu gering, erhöht sich die Reibung zwischen Bauteil und Werkzeug. Dies kann zu einer erschwerten Entformung, Beschädigungen am Bauteil sowie zu einem erhöhten Werkzeugverschleiß führen.

Bereits geringe Entformungsschrägen erleichtern das Auswerfen des Bauteils, reduzieren die Entformungskräfte und tragen zu einer prozesssicheren Serienfertigung bei. Die erforderliche Schräge hängt jedoch von mehreren Faktoren ab – insbesondere vom Werkstoff, der Rippenhöhe, der Werkzeugausführung und der Oberflächenstruktur.

Hinweis zur Entformungsschräge

5. Der richtige Abstand zwischen Rippen

Werden mehrere Rippen nebeneinander angeordnet, sollten sie mit ausreichend Abstand zueinander konstruiert werden. Zu geringe Abstände führen dazu, dass sich Material zwischen den Rippen anstaut. Dadurch entstehen lokale Materialanhäufungen, die den Spritzgießprozess negativ beeinflussen und die Bauteilqualität beeinträchtigen können.

Einfluss von Rippenstärke und Radius auf die Abkühlzeit

Die Geometrie einer Rippe beeinflusst nicht nur die Stabilität eines Bauteils, sondern auch die Abkühlzeit im Spritzgießprozess. Entscheidend ist dabei nicht allein die Wandstärke der Rippe, sondern die größte lokale Materialanhäufung am Übergang zwischen Rippe und Grundwand.

Die Abbildung zeigt drei Konstruktionsvarianten mit gleicher Grundwandstärke. Während sich die Rippenstärke und der Übergangsradius verändern, wächst die maximale Materialdicke (Kontrollkreis d) kontinuierlich an. Dadurch verlängert sich die notwendige Kühlzeit erheblich.

Bereits eine größere Verrundung oder eine zu dick ausgeführte Rippe kann die Kühlzeit somit mehr als verdoppeln. Längere Kühlzeiten erhöhen unmittelbar die Zykluszeit und damit die Fertigungskosten. Gleichzeitig steigt das Risiko für Einfallstellen, Verzug und innere Spannungen.

Typische Fehler bei Verstärkungsrippen

In der Praxis treten immer wieder dieselben Konstruktionsfehler auf:

• Rippen sind genauso dick wie die Grundwand.
• Rippen enden ohne Radius.
• Rippen besitzen keine Entformung.
• Rippen werden wahllos angeordnet.
• Rippen treffen direkt auf Sichtflächen.
• Rippen sind unnötig hoch ausgeführt.
• Rippen erzeugen Materialanhäufungen an Schraubdomen.

Bereits kleine Änderungen an Geometrie und Positionierung reichen häufig aus, um diese Probleme zu vermeiden.

Best Practices für Verstärkungsrippen

Material macht ein Bauteil schwerer – Geometrie macht es stabiler. Gut ausgelegte Rippen sind deshalb eines der wirkungsvollsten Werkzeuge in der Kunststoffkonstruktion. Für eine fertigungsgerechte Konstruktion haben sich folgende Grundregeln bewährt:

• Erhöhen Sie die Steifigkeit bevorzugt über Rippen statt über zusätzliche Wandstärke.
• Dimensionieren Sie Rippen schlanker als die Grundwand.
• Runden Sie den Übergang zur Grundwand großzügig aus.
• Berücksichtigen Sie Entformungsschrägen.
• Verteilen Sie Rippen gleichmäßig über die Fläche.
• Vermeiden Sie Kreuzungspunkte mit großen Materialanhäufungen.
• Stimmen Sie die Rippengeometrie frühzeitig mit Werkzeugbau und Spritzgießtechnik ab.
