Schnappverbindungen – Kunststoffteile ohne Schrauben verbinden
Warum Schnappverbindungen?
Kunststoffe bieten gegenüber metallischen Werkstoffen einen entscheidenden Vorteil: Sie ermöglichen die Integration von Funktionen direkt in das Bauteil. Dadurch lassen sich Verbindungselemente, Lagerungen, Führungen oder Dichtungen bereits während der Konstruktion berücksichtigen und ohne zusätzliche Fertigungsschritte herstellen. Ein typisches Beispiel hierfür sind Schnappverbindungen.
Sie ermöglichen das sichere Verbinden zweier Bauteile ohne Schrauben, Nieten oder Klebstoffe. Dadurch sinken nicht nur Material- und Montagekosten, sondern auch die Anzahl der Einzelteile. Gleichzeitig verkürzen sich die Montagezeiten und automatisierte Fertigungsprozesse lassen sich einfacher realisieren.
Aus diesen Gründen gehören Schnappverbindungen heute zu den wichtigsten Verbindungstechniken im Kunststoff-Spritzguss und kommen unter anderem in Elektronikgehäusen, Haushaltsgeräten, der Automobilindustrie sowie der Medizin- und Industrietechnik zum Einsatz.
Was ist eine Schnappverbindung?

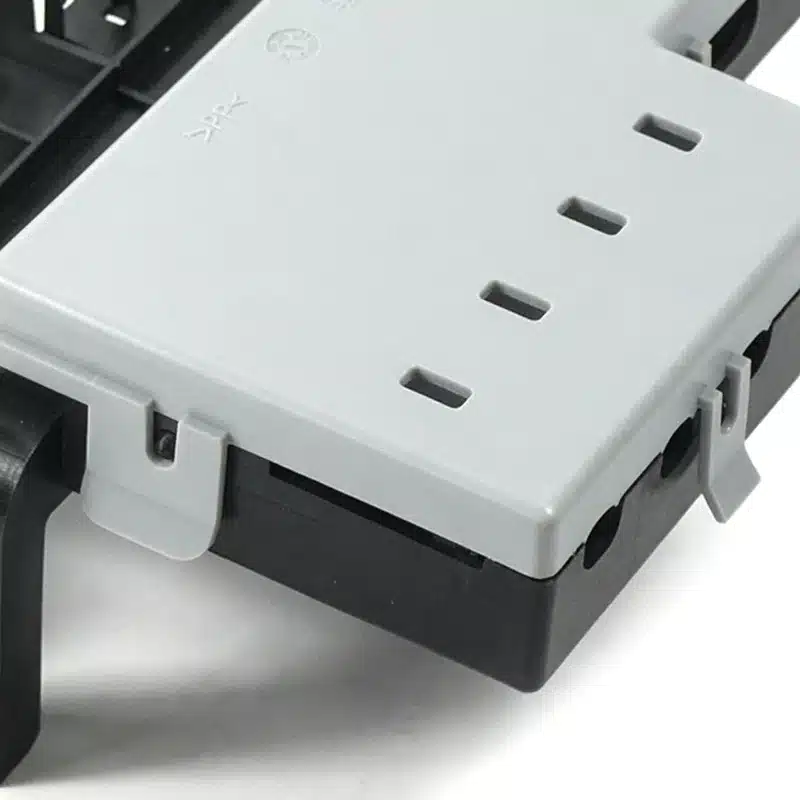

Eine Schnappverbindung besteht aus einem elastischen Kunststoffelement, das sich während der Montage kurzzeitig verformt. Nachdem der Rastkopf die Gegenkontur passiert hat, federt der Schnapparm in seine Ausgangsposition zurück und verbindet beide Bauteile formschlüssig miteinander. Die Rückstellkraft des Kunststoffs erzeugt dabei die notwendige Haltekraft.
Damit eine Schnappverbindung dauerhaft funktioniert, darf der Schnapparm ausschließlich elastisch beansprucht werden. Bleibt nach der Montage eine plastische Verformung zurück, nimmt die Haltekraft ab oder die Verbindung versagt bereits nach wenigen Betätigungen.
Vorteile gegenüber Schraubverbindungen
Schnappverbindungen reduzieren den Montageaufwand erheblich, da zusätzliche Verbindungselemente entfallen. Gleichzeitig sinken Materialkosten, Bauteilgewicht und die Anzahl der Einzelteile. Besonders bei großen Stückzahlen ergeben sich dadurch deutliche wirtschaftliche Vorteile.
Darüber hinaus eignen sich Schnappverbindungen hervorragend für automatisierte Montageprozesse. Viele Gehäuse lassen sich bereits durch einfaches Zusammenfügen verrasten und benötigen keine weiteren Montageschritte. Dadurch verkürzen sich die Taktzeiten und die Prozesssicherheit steigt.

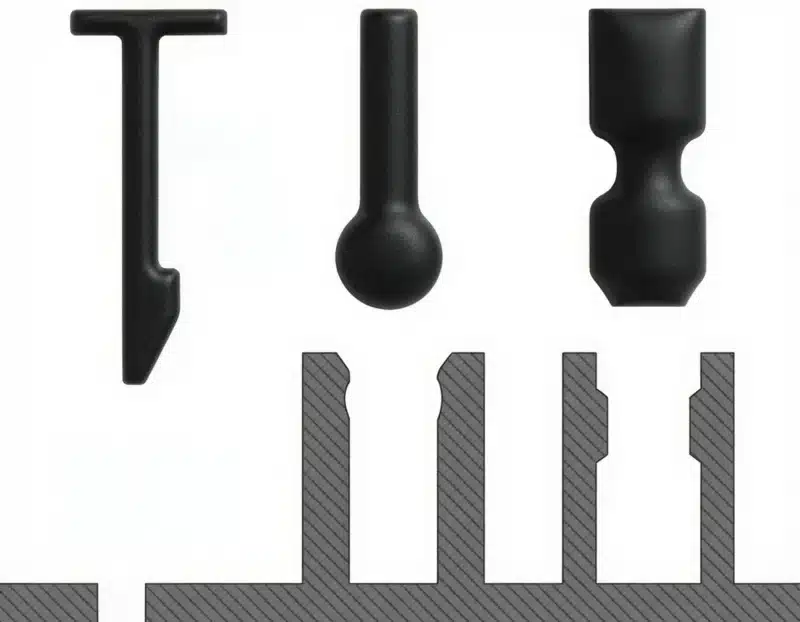

Arten von Schnappverbindungen
Je nach Anwendung kommen unterschiedliche Geometrien zum Einsatz.

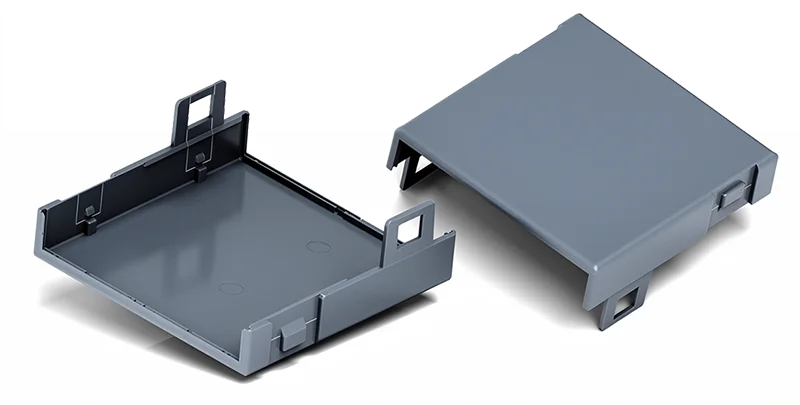

Kragarm-Schnappverbindungen sind die am häufigsten verwendete Bauform. Sie bestehen aus einem einseitig eingespannten Schnapparm und eignen sich besonders für Gehäuse, Abdeckungen und Bediengeräte.
Ringförmige Schnappverbindungen verteilen die Belastung gleichmäßig über den gesamten Umfang und werden beispielsweise bei Deckeln, Behältern oder Rohrverbindungen eingesetzt.
Kugel- und Rastverbindungen ermöglichen wiederholt lösbare Verbindungen mit definierten Rastpositionen und finden häufig in Bedienelementen oder Verstellmechanismen Verwendung.
Torsionsförmige Schnappverbindungen ermöglichen wiederholt lösbare Verbindungen mit geringer Bauteilbeanspruchung und werden häufig in Gehäusen, Abdeckungen und technischen Kunststoffbaugruppen eingesetzt.
Welche Bauform geeignet ist, hängt von den erforderlichen Haltekräften, der Anzahl der Montagezyklen und den Platzverhältnissen ab.
Geeignete Werkstoffe
Die Lebensdauer einer Schnappverbindung wird maßgeblich durch den verwendeten Kunststoff bestimmt. Geeignet sind Werkstoffe mit hoher Elastizität, guter Rückstellfähigkeit und hoher Dauerfestigkeit.
Sprödere Werkstoffe besitzen dagegen eine höhere Kerbempfindlichkeit und können insbesondere bei scharfen Übergängen frühzeitig versagen.
Besonders bewährt haben sich:
| Werkstoff | Eignung |
|---|---|
| PP | sehr gut für häufiges Schnappen |
| POM | sehr gute Rückstelleigenschaften |
| PA | hohe Festigkeit und Dauerbelastbarkeit |
| PC | geeignet bei höheren Steifigkeitsanforderungen |
| ABS | gut für gering belastete Schnappverbindungen |
Konstruktionsregeln für Schnappverbindungen
Konstruktionshinweise

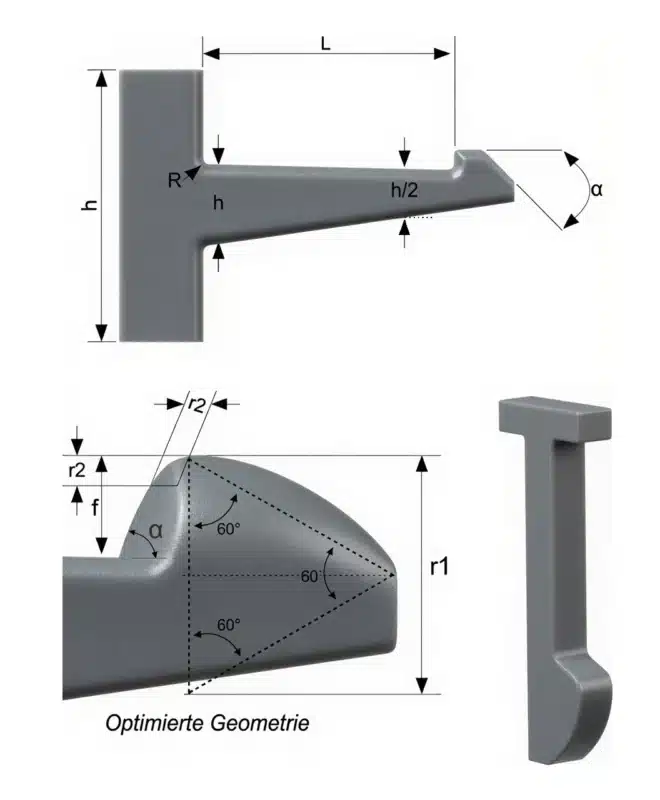

Die Dicke des Schnapphakens (h) sollte sich über die Länge (L) kontinuierlich verjüngen. Als Konstruktionsrichtwert gilt eine Enddicke von etwa 50 % der Wandstärke (h/2).
Dadurch werden Spannungsspitzen reduziert, die Materialbeanspruchung gleichmäßiger verteilt und Material eingespart. Großzügige Radien an den Übergängen zwischen Schnapphaken und Grundkörper reduzieren Kerbspannungen und erhöhen die Lebensdauer der Verbindung.
Hinweis:
Für Schnappverbindungen stehen Berechnungsverfahren zur Bestimmung von Einrastkraft, Haltekraft und Verformung zur Verfügung. Detaillierte Berechnungsmethoden finden sich in der Fachliteratur zur Kunststofftechnik.
Lange Schnapparme erhöhen die Lebensdauer
Viele Konstruktionen scheitern an zu kurzen Rastarmen. Ein längerer Schnapparm verteilt die Biegespannungen über eine größere Länge und benötigt deutlich geringere Montagekräfte. Dadurch erhöhen sich sowohl die zulässige Auslenkung als auch die Lebensdauer der Verbindung. Kurze und steife Rastnasen erreichen dagegen bereits bei kleinen Federwegen hohe Spannungen und neigen häufiger zu Brüchen.
Gleichmäßige Wandstärken
Auch Schnappverbindungen folgen den allgemeinen DFM-Regeln des Spritzgießens. Gleichmäßige Wandstärken vermeiden Materialanhäufungen und sorgen für ein gleichmäßiges Abkühlen des Kunststoffs. Massive Rastnasen erhöhen dagegen die Kühlzeit, fördern Einfallstellen und können Verzug verursachen.
Entformung nicht vergessen
Schnapparme und Rastnasen benötigen ebenfalls ausreichende Entformungsschrägen. Senkrechte Flächen erschweren das Auswerfen aus dem Werkzeug und erhöhen den Werkzeugverschleiß. Bereits geringe Entformungsschrägen verbessern die Prozesssicherheit und reduzieren die Entformkräfte deutlich.
Fließrichtung berücksichtigen
Bei glasfaserverstärkten Kunststoffen beeinflusst die Orientierung der Fasern die Festigkeit des Schnapparms erheblich. Idealerweise verläuft die Fließrichtung entlang des Schnapparms. Dadurch orientieren sich die Fasern in Belastungsrichtung und erhöhen die Biegefestigkeit. Quer zur Fließrichtung sinkt die Belastbarkeit deutlich. Dieser Aspekt sollte bereits bei der Positionierung des Anspritzpunktes berücksichtigt werden.
Montage- und Haltekräfte
Bereits während der Konstruktion müssen die erforderlichen Montage- und Haltekräfte definiert werden. Dabei ist zu berücksichtigen, wie häufig die Verbindung geöffnet wird und welchen Belastungen sie im Betrieb ausgesetzt ist.
Nicht jede Schnappverbindung muss lösbar sein. Während Einwegverbindungen ausschließlich für die Erstmontage ausgelegt werden, müssen Serviceklappen oder Batteriefächer teilweise mehrere hundert Betätigungszyklen zuverlässig überstehen.
Diese Anforderungen bestimmen sowohl die Geometrie als auch den geeigneten Werkstoff.
Simulation
Bei hoch belasteten Schnappverbindungen empfiehlt sich eine FEM-Simulation bereits während der Entwicklung. Sie ermöglicht die Analyse von Spannungsverteilungen, Verformungen und kritischen Belastungsbereichen. Potenzielle Schwachstellen lassen sich so frühzeitig erkennen und vor dem Werkzeugbau gezielt optimieren.
Typische Konstruktionsfehler
In der Praxis treten immer wieder dieselben Fehler auf. Dazu gehören zu kurze Schnapparme, scharfe Übergänge ohne Radien, ungleichmäßige Wandstärken, fehlende Entformungsschrägen, zu hohe Montagekräfte oder die Auswahl eines ungeeigneten Werkstoffs.
Ebenso führen zu kleine Rastflächen oder eine ungünstige Fließrichtung bei glasfaserverstärkten Kunststoffen häufig zu vorzeitigem Bauteilversagen.
- Zu kurze Schnapparme
- Scharfe Übergänge
- Keine Radien
- Zu hohe Montagekräfte
- Spröder Werkstoff
- Massive Rastnasen
- Fehlende Entformung
- Zu geringe Haltefläche
Best Practices
Eine langlebige Schnappverbindung zeichnet sich durch lange und schlanke Schnapparme, großzügige Übergangsradien, gleichmäßige Wandstärken und ausreichend große Entformungsschrägen aus.
Die Montage- und Haltekräfte sollten bereits in der Entwicklungsphase berechnet und die Materialauswahl auf die späteren Belastungen abgestimmt werden. Besonders bei hoch belasteten Anwendungen empfiehlt sich zusätzlich eine FEM-Simulation sowie die Erprobung unter realen Einsatzbedingungen.
- Möglichst lange Schnapparme verwenden.
- Übergänge großzügig verrunden.
- Gleichmäßige Wandstärken einhalten.
- Montage- und Haltekräfte berechnen.
- Geeignete Werkstoffe auswählen.
- Die Verbindung unter realen Bedingungen testen.
- Schnapphaken möglichst in Fließrichtung anordnen.
Praxisbeispiel
Für ein Elektronikgehäuse war ursprünglich eine Verschraubung mit sechs Schrauben vorgesehen. Durch die Integration von vier Schnappverbindungen konnte das Gehäuse bereits während der Montage sicher verrastet werden. Zur endgültigen Sicherung waren anschließend nur noch zwei Schrauben erforderlich.
Dadurch verkürzte sich die Montagezeit erheblich. Gleichzeitig reduzierten sich Materialeinsatz, Teilevielfalt und Montagekosten. Darüber hinaus ließ sich der Montageprozess einfacher automatisieren und das Gesamtgewicht des Produkts senken. Dieses Beispiel zeigt, dass eine durchdachte Schnappverbindung nicht nur die Funktion verbessert, sondern den gesamten Fertigungsprozess wirtschaftlicher gestaltet.
