Konstruktionsregeln für Schraubdome

Schraubdome und Befestigungselemente richtig konstruieren

Fast jedes technische Kunststoffteil muss später mit einem weiteren Bauteil verbunden werden. Gehäusehälften werden verschraubt, Leiterplatten befestigt oder Baugruppen montiert. Die dafür notwendigen Schraubdome gehören zu den am stärksten belasteten Bereichen eines Kunststoffteils.

Obwohl Schraubdome auf den ersten Blick einfach erscheinen, stellen sie hohe Anforderungen an die Konstruktion. Zu massive Geometrien führen zu Einfallstellen und Verzug, zu dünne Dome können beim Verschrauben reißen oder ausbrechen. Eine fertigungsgerechte Auslegung sorgt dagegen für eine zuverlässige Montage, eine lange Lebensdauer und stabile Prozesse in der Serienfertigung.

Welche Aufgaben erfüllen Schraubdome?

Schraubdome übernehmen weit mehr als nur die Aufnahme einer Schraube. Typische Einsatzbereiche sind:

• Sichere Verbindung von Gehäusehälften
• Befestigung von Leiterplatten und elektronischen Baugruppen
• Präzise Positionierung von Komponenten
• Aufnahme von Montage- und Betriebskräften
• Gleichmäßige Anpressung von Dichtungen
• Ermöglichung von Wartungs- und Servicearbeiten durch wiederlösbare Verschraubungen

Da Schraubdome häufig mehrfach verschraubt und gelöst werden, müssen sie sowohl statischen als auch dynamischen Belastungen dauerhaft standhalten. Eine fertigungsgerechte Auslegung ist daher entscheidend, um Rissbildung, Materialermüdung oder das Ausbrechen des Schraubdoms zu vermeiden und eine zuverlässige Funktion über die gesamte Lebensdauer des Produkts sicherzustellen.

Warum entstehen an Schraubdomen häufig Probleme?

Konstruktionsrichtlinien für Schraubdome im Spritzguss

Eine fertigungsgerechte Auslegung von Schraubdomen ist entscheidend für die Stabilität, Bauteilqualität und Wirtschaftlichkeit von Kunststoffteilen.

Die dargestellten Richtwerte unterstützen eine fertigungsgerechte Auslegung von Schraubdomen. Eine reduzierte Wandstärke des Schraubdoms (B ≤ 0,6 × S), ausreichend große Übergangsradien (R ≥ 0,25 × S) sowie eine begrenzte Höhe tragen zu einer gleichmäßigen Materialverteilung bei.

Dadurch werden Schwindung, Einfallstellen und lange Kühlzeiten reduziert, während gleichzeitig eine hohe mechanische Belastbarkeit erhalten bleibt.

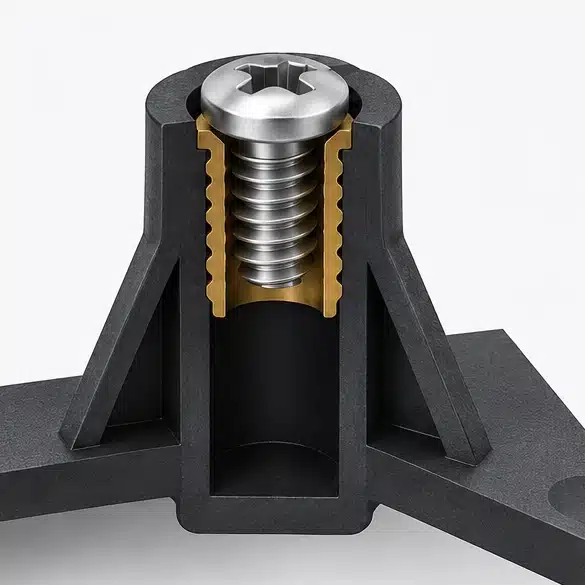

Schraubdome niemals massiv ausführen

Ein gut konstruierter Schraubdom ist innen hohl. Dadurch werden Materialanhäufungen vermieden und eine gleichmäßigere Wandstärkenverteilung erreicht. Dies verbessert nicht nur die Bauteilqualität, sondern auch die Wirtschaftlichkeit der Fertigung.

Der Außendurchmesser des Schraubdoms sollte daher nur so groß gewählt werden, wie es die mechanischen Anforderungen erfordern. Ziel ist eine möglichst gleichmäßige Materialverteilung im gesamten Bauteil. Lokale Materialanhäufungen erhöhen die Abkühlzeit, fördern Verzug und verschlechtern die Oberflächenqualität.

Die Vorteile einer hohlen Ausführung sind:

• gleichmäßigere Wandstärken
• geringere Schwindung
• weniger Einfallstellen
• kürzere Kühl- und Zykluszeiten
• geringerer Materialverbrauch
• reduziertes Bauteilgewicht

Schraubdome müssen abgestützt werden

Ein frei stehender Schraubdom besitzt nur eine begrenzte Steifigkeit und kann sich unter Montage- oder Betriebslasten verformen. Um die Belastbarkeit zu erhöhen, werden Schraubdome daher häufig mit Verstärkungsrippen abgestützt.

Für die Auslegung der Verstärkungsrippen gelten dieselben Konstruktionsregeln wie für alle Rippen im Spritzguss. Sie sollten schlank ausgeführt, mit ausreichend großen Übergangsradien versehen und mit einer geeigneten Entformungsschräge konstruiert werden. Gleichzeitig sind Materialanhäufungen am Übergang zwischen Rippe und Schraubdom konsequent zu vermeiden.

Richtig ausgelegte Rippen bieten mehrere Vorteile:

• erhöhen die Steifigkeit des Schraubdoms,
• reduzieren die Durchbiegung,
• verteilen die Kräfte gleichmäßiger in das Bauteil,
• verbessern die Ausreiß- und Dauerfestigkeit,
• ermöglichen eine hohe Stabilität ohne zusätzliche Materialanhäufungen.

Genügend Abstand zur Außenwand einhalten

Ein häufiger Konstruktionsfehler besteht darin, Schraubdome unmittelbar hinter einer Sicht- oder Gehäusewand zu platzieren. Dadurch überlagern sich die Wandstärken von Außenwand und Schraubdom, wodurch eine lokale Materialanhäufung entsteht.

Die richtige Schraube wählen

Die Auswahl der passenden Schraube hat entscheidenden Einfluss auf die Lebensdauer und Belastbarkeit einer Kunststoffverbindung. Nicht jede Schraubenart eignet sich gleichermaßen für Spritzgussteile. Bereits während der Konstruktion sollte daher festgelegt werden, welches Verbindungssystem später eingesetzt wird. Gewindefurchende Schrauben eignen sich besonders für wirtschaftliche Serienanwendungen mit wenigen Montagezyklen.

Gewindeeinsätze – wann sind sie sinnvoll?

Müssen Verbindungen hingegen häufig gelöst und wieder verschraubt werden oder hohe Belastungen aufnehmen, bieten Gewindeeinsätze eine deutlich höhere Dauerfestigkeit und Verschleißbeständigkeit.

Kunststoffgewinde eignen sich für viele Anwendungen mit moderaten Belastungen und wenigen Montagezyklen. Müssen Schraubverbindungen jedoch regelmäßig gelöst und wieder angezogen werden oder hohe mechanische Kräfte übertragen, stoßen sie an ihre Grenzen.

In solchen Fällen bieten metallische Gewindeeinsätze eine langlebige und belastbare Alternative. Sie werden je nach Anwendung eingepresst, eingeschraubt oder thermisch eingeschmolzen und sorgen für eine dauerhaft zuverlässige Schraubverbindung.

Zu den wichtigsten Vorteilen zählen:

• hohe Auszugs- und Ausreißfestigkeit
• hohe Verschleißfestigkeit bei wiederholter Verschraubung
• reproduzierbare Anzugsmomente
• langlebige und servicefreundliche Gewindeverbindungen

Bei der Konstruktion sollte jedoch berücksichtigt werden, dass Metall und Kunststoff unterschiedliche Wärmeausdehnungskoeffizienten besitzen. Insbesondere bei großen Temperaturschwankungen oder hohen mechanischen Belastungen müssen Werkstoff, Einbauart und die Geometrie des Schraubdoms sorgfältig aufeinander abgestimmt werden, um Spannungen oder Rissbildung zu vermeiden.

Entformung auch bei Schraubdomen berücksichtigen

Wie alle senkrechten Geometrien im Spritzguss benötigen auch Schraubdome eine ausreichende Entformungsschräge. Ist diese zu gering oder fehlt sie vollständig, erhöht sich die Reibung zwischen Bauteil und Werkzeug. Dadurch steigen die Entformkräfte und das Risiko für Beschädigungen während des Auswerfens.

Mögliche Folgen sind:

• erhöhte Entformkräfte
• erhöhter Werkzeugverschleiß
• Auswerferspuren oder Verformungen
• Beschädigungen am Schraubdom
• reduzierte Prozesssicherheit

Bereits geringe Entformungsschrägen erleichtern das Entformen erheblich, reduzieren die mechanische Belastung von Bauteil und Werkzeug und tragen zu einer stabilen Serienfertigung bei. Die erforderliche Schräge hängt unter anderem vom Werkstoff, der Höhe des Schraubdoms, der Oberflächenstruktur sowie der Werkzeugausführung ab.

Empfehlung: Für Schraubdome werden – abhängig von Werkstoff und Geometrie – in der Regel Entformungsschrägen von 0,5° bis 2,0° empfohlen. Bei glasfaserverstärkten Kunststoffen, strukturierten Oberflächen oder tiefen Schraubdomen können größere Schrägen erforderlich sein.

Entformungsschrägen sollten bereits in der frühen Konstruktionsphase berücksichtigt werden. Nachträgliche Änderungen am Werkzeug sind deutlich aufwendiger und kostenintensiver als eine fertigungsgerechte Auslegung von Anfang an.

Typische Fehler bei Schraubdomen

Viele Probleme an Schraubdomen entstehen bereits in der frühen Konstruktionsphase. Werden grundlegende Designregeln nicht berücksichtigt, können später Einfallstellen, Verzug, Rissbildung oder eine unzureichende Belastbarkeit die Folge sein.

Zu den häufigsten Konstruktionsfehlern gehören:

• massive Schraubdome mit großen Materialanhäufungen
• zu geringe Abstände zur Außenwand
• fehlende oder ungünstig ausgelegte Verstärkungsrippen
• fehlende oder zu geringe Entformungsschrägen
• zu kleine Übergangsradien
• überdimensionierte Außendurchmesser
• ungeeignete Schrauben- oder Gewindesysteme
• zu hohe Anzugsmomente bei der Montage

Die meisten dieser Fehler lassen sich bereits während der Konstruktion mit geringem Aufwand vermeiden. Eine fertigungsgerechte Auslegung verbessert nicht nur die Bauteilqualität, sondern reduziert auch Werkzeugkorrekturen, Ausschuss und Fertigungskosten.

Praxisbeispiel

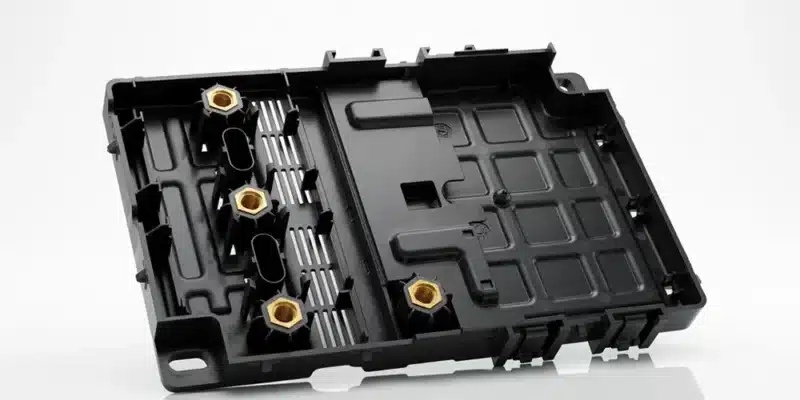

Ein Elektronikgehäuse soll regelmäßig für Wartungsarbeiten geöffnet werden. Statt die Schrauben direkt in Kunststoffgewinde einzudrehen, werden Messing-Gewindeeinsätze vorgesehen. Die Schraubdome werden innen hohl ausgeführt und über vier schlanke Rippen mit der Gehäusewand verbunden. Dadurch lassen sich wiederholte Montagevorgänge zuverlässig durchführen, ohne dass sich Risse bilden oder Gewinde ausreißen. Gleichzeitig bleibt die Außenfläche frei von Einfallstellen.

Ein guter Schraubdom ist nicht möglichst massiv, sondern möglichst intelligent konstruiert. Gleichmäßige Wandstärken, schlanke Verstärkungen und eine durchdachte Kraftübertragung sorgen für langlebige und wirtschaftliche Schraubverbindungen.
