Warum die Konstruktion über den Projekterfolg entscheidet
Die Konstruktion bestimmt Kosten, Qualität und Fertigbarkeit
Die Konstruktion eines Kunststoffteils entscheidet bereits in einer frühen Projektphase über den späteren Produkterfolg. Sie bestimmt den gesamten Produktlebenszyklus – von der Materialauswahl und dem Werkzeugbau über die Serienfertigung bis hin zur Montage und den Gesamtkosten. Jede konstruktive Entscheidung beeinflusst unmittelbar die Bauteilqualität, den Fertigungsaufwand, die Lieferzeiten und die Wirtschaftlichkeit der Produktion. Werden Schwachstellen erst nach dem Werkzeugbau erkannt, verursachen notwendige Änderungen häufig erhebliche Zeit- und Mehrkosten.
Im Gegensatz zu vielen Metallbauteilen können Hersteller Spritzgussteile nachträglich nur eingeschränkt bearbeiten. Deshalb muss die Konstruktion die Anforderungen des gewählten Fertigungsverfahrens bereits von Beginn an berücksichtigen. Wandstärken, Rippen, Radien, Entformungsschrägen und Hinterschneidungen bestimmen maßgeblich, ob sich ein Bauteil prozesssicher und wirtschaftlich fertigen lässt.
Eine fertigungsgerechte Konstruktion reduziert den Materialverbrauch, vereinfacht den Werkzeugbau und verkürzt die Zykluszeiten. Gleichzeitig minimiert sie Ausschuss und Nacharbeit und schafft die Grundlage für eine stabile sowie wirtschaftliche Serienfertigung. Je früher Konstruktion, Werkzeugbau und Fertigung gemeinsam aufeinander abgestimmt werden, desto effizienter lässt sich ein Kunststoffbauteil entwickeln und erfolgreich in die Serienproduktion überführen.
Die meisten Kosten entstehen bereits in der Konstruktion
Ein weit verbreiteter Irrtum besteht darin, dass die entscheidenden Kosten erst während der Fertigung entstehen. Tatsächlich werden jedoch bereits in der Konstruktionsphase die wesentlichen Weichen für die Wirtschaftlichkeit eines Kunststoffbauteils gestellt. Bereits in dieser frühen Entwicklungsphase legen Konstrukteure die Grundlage für Materialverbrauch, Werkzeugaufwand, Fertigungskosten und die Qualität der späteren Serienproduktion.
Konstruktive Entscheidungen beeinflussen dabei nicht nur den Werkzeugbau, sondern wirken sich gleichzeitig auf den Materialeinsatz, die Zykluszeit, den Energieverbrauch sowie die Prozessstabilität aus. Darüber hinaus bestimmen sie maßgeblich, wie wirtschaftlich sich ein Kunststoffbauteil in Serie herstellen lässt.
Bereits kleine konstruktive Optimierungen können daher erhebliche wirtschaftliche Vorteile erzielen. So reduzieren gleichmäßige Wandstärken nicht nur den Materialverbrauch, sondern verkürzen gleichzeitig die Kühlzeit, minimieren Verzug und Einfallstellen und verbessern zudem die Prozessstabilität.
Dadurch sinken sowohl die Herstellkosten als auch der Ausschuss, während sich die Produktqualität nachhaltig erhöht. Eine fertigungsgerechte Konstruktion trägt somit über den gesamten Produktlebenszyklus hinweg zu einer wirtschaftlichen und prozesssicheren Serienfertigung bei.
Zu den wichtigsten Einflussfaktoren gehören:
- Materialverbrauch
- Werkzeugkomplexität
- Zykluszeit im Spritzguss
- Anzahl der Montageschritte
- Nachbearbeitungsaufwand
- Qualität und Ausschussquote
Konstruktion und Fertigung müssen gemeinsam betrachtet werden

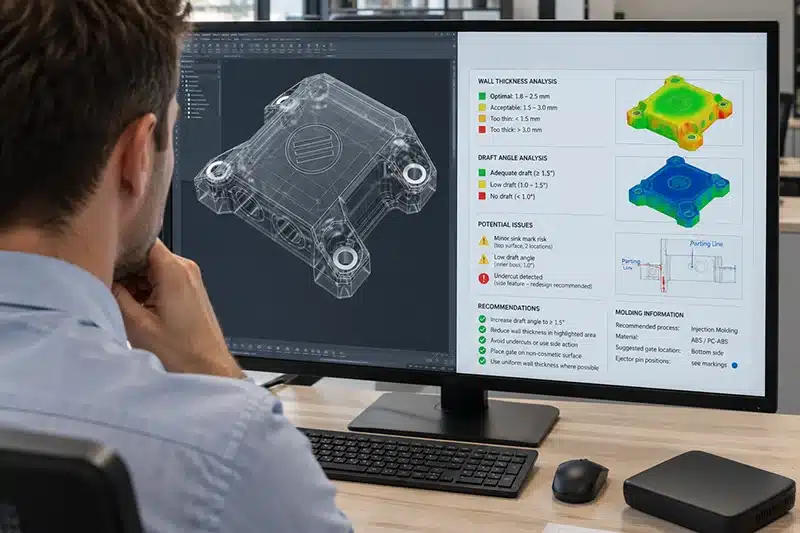

Ein wirtschaftliches Kunststoffbauteil entsteht nicht allein am CAD-Arbeitsplatz. Bereits in der Entwicklungsphase sollten Konstruktion, Werkstoffauswahl, Werkzeugbau und Fertigung als Gesamtsystem betrachtet werden.
Genau diesen Ansatz verfolgt Design for Manufacturing (DFM): Bauteile werden so entwickelt, dass sie nicht nur ihre Funktion erfüllen, sondern auch wirtschaftlich, prozesssicher und in hoher Qualität gefertigt werden können.
Je früher diese Aspekte in die Produktentwicklung einfließen, desto geringer ist das Risiko späterer Werkzeugänderungen, zusätzlicher Entwicklungsschleifen oder unnötiger Fertigungskosten. Eine enge Zusammenarbeit zwischen Konstruktion, Werkzeugbau und Fertigung schafft die Grundlage für eine wirtschaftliche Serienproduktion mit hoher Produktqualität.
Im Mittelpunkt stehen dabei unter anderem folgende Fragestellungen:
- Ist das Bauteil wirtschaftlich herstellbar?
- Kann das Werkzeug einfach aufgebaut werden?
- Sind alle Bereiche ausreichend entformbar?
- Werden Materialanhäufungen vermieden?
- Lassen sich Toleranzen zuverlässig einhalten?
- Ist eine spätere Montage einfach möglich?
Typische Folgen einer ungünstigen Konstruktion
Werden fertigungstechnische Anforderungen bereits während der Entwicklung berücksichtigt, lassen sich viele dieser Probleme vermeiden. Eine enge Abstimmung zwischen Konstruktion, Werkzeugbau und Spritzgießtechnik verbessert die Prozesssicherheit, reduziert den Optimierungsaufwand während der Bemusterung und schafft die Grundlage für eine wirtschaftliche Serienfertigung hochwertiger Kunststoffbauteile.
Häufige Konstruktionsfehler und ihre Auswirkungen
| Konstruktionsmerkmal | Typische Auswirkungen |
|---|---|
| Ungleichmäßige Wandstärken | Verzug, Einfallstellen, ungleichmäßige Schwindung |
| Materialanhäufungen | Längere Kühlzeiten, Lunker, höhere Zykluszeiten |
| Ungünstige Fließwege | Lufteinschlüsse, Bindenähte, unvollständige Formfüllung |
| Fehlende Entformungsschrägen | Erhöhte Entformkräfte, Werkzeugverschleiß, Bauteilbeschädigungen |
| Komplexe Geometrien | Höhere Werkzeugkosten, zusätzlicher Werkzeugaufwand |
| Zu viele Hinterschneidungen | Schieber und Kernzüge, längere Zykluszeiten, höherer Wartungsaufwand |
| Ungünstiger Anspritzpunkt | Verzug, Einfallstellen, Bindenähte, ungleichmäßige Formfüllung |
| Unzureichende Kühlbarkeit | Lange Zykluszeiten, Maßabweichungen, instabile Prozesse |
| Zu enge Toleranzen | Aufwendigere Werkzeugoptimierung, höhere Fertigungskosten |
| Fehlende Montagegerechtigkeit | Erschwerte Montage, längere Montagezeiten, höhere Gesamtkosten |
| Geringe Bauteilsteifigkeit | Verformung, frühzeitiger Bauteilbruch, reduzierte Lebensdauer |
Der Nutzen einer fertigungsgerechten Konstruktion
Eine fertigungsgerechte Konstruktion optimiert die Bauteilqualität und erhöht gleichzeitig die Prozesssicherheit in der Serienproduktion. Weniger Ausschuss, ein geringerer Nachbearbeitungsaufwand und eine montagegerechte Konstruktion tragen zu einer wirtschaftlicheren Fertigung sowie einer konstant hohen Produktqualität bei.
Insbesondere bei mittleren und hohen Stückzahlen führen bereits kleine konstruktive Optimierungen häufig zu erheblichen Kosteneinsparungen, verkürzen die Time-to-Market und stärken langfristig die Wettbewerbsfähigkeit eines Produkts.
Unser Ansatz
Bei N&H Technology begleiten wir Kunden von der ersten Idee bis zur Serienproduktion. Bereits in der frühen Entwicklungsphase prüfen wir Konstruktionen hinsichtlich Materialauswahl, Herstellbarkeit und Kostenoptimierung.
Durch die enge Zusammenarbeit zwischen Konstruktion, Werkzeugbau und Fertigung lassen sich viele potenzielle Probleme vermeiden, bevor sie entstehen.
