FAQ – Konstruktionsleitfaden für Kunststoffteile

Antworten auf die wichtigsten Fragen rund um Entwicklung, Design for Manufacturing und Spritzguss

Die Entwicklung eines Kunststoffteils wirft häufig zahlreiche technische Fragen auf – von der Auswahl des geeigneten Werkstoffs über die optimale Wandstärke bis hin zu Toleranzen, Werkzeugbau und wirtschaftlicher Serienfertigung. Viele dieser Entscheidungen beeinflussen nicht nur die Funktion des Bauteils, sondern auch Werkzeugkosten, Zykluszeiten, Bauteilqualität und die langfristige Prozesssicherheit.

In diesem FAQ beantworten wir die häufigsten Fragen aus der Praxis. Die Antworten ergänzen die einzelnen Kapitel unseres Konstruktionsleitfadens und geben Entwicklern, Konstrukteuren sowie technischen Einkäufern einen schnellen Überblick über wichtige Konstruktionsregeln und bewährte Vorgehensweisen im Spritzguss.

Sollten Sie zu einem Thema tiefergehende Informationen benötigen, finden Sie im jeweiligen Kapitel des Konstruktionsleitfadens ausführliche Erläuterungen, Konstruktionsbeispiele und praktische Empfehlungen für die Entwicklung fertigungsgerechter Kunststoffteile.

Sie haben weitere Fragen zur Konstruktion Ihres Kunststoffteils?

Jedes Projekt stellt individuelle Anforderungen an Material, Geometrie, Funktion und Fertigung. Gerne unterstützen wir Sie bereits in der Entwicklungsphase bei der werkzeuggerechten Konstruktion, der Auswahl geeigneter Werkstoffe sowie der Optimierung Ihres Bauteils für eine wirtschaftliche Serienfertigung.

Nehmen Sie Kontakt mit unseren Entwicklungsexperten auf – wir beraten Sie gerne persönlich und unterstützen Sie von der ersten Idee bis zur serienreifen Lösung.

Entwicklung & Konstruktion

Was bedeutet Design for Manufacturing (DFM)?

Design for Manufacturing (DFM) beschreibt die fertigungsgerechte Konstruktion eines Bauteils. Ziel ist es, Kunststoffteile so auszulegen, dass sie wirtschaftlich, prozesssicher und mit hoher Qualität hergestellt werden können. Bereits in der Entwicklungsphase werden Entscheidungen getroffen, die Werkzeugkosten, Zykluszeiten, Bauteilqualität und die spätere Serienfertigung maßgeblich beeinflussen.

Warum entscheidet die Konstruktion über die späteren Bauteilkosten?

Ein Großteil der späteren Produktkosten wird bereits während der Konstruktion festgelegt. Wandstärken, Materialwahl, Werkzeugkomplexität und Bauteilgeometrie beeinflussen Werkzeugkosten, Materialverbrauch und Zykluszeit. Kleine konstruktive Änderungen können erhebliche Einsparungen über die gesamte Serienlaufzeit ermöglichen.

Welche typischen Konstruktionsfehler treten bei Kunststoffteilen auf?

Zu den häufigsten Fehlern gehören ungleichmäßige Wandstärken, Materialanhäufungen, fehlende Entformungsschrägen, ungünstige Rippengeometrien, unnötige Hinterschneidungen und übermäßig enge Toleranzen. Diese führen häufig zu Einfallstellen, Verzug, Lufteinschlüssen oder erhöhten Werkzeugkosten.

Wann sollte der Werkzeugbau in die Entwicklung eingebunden werden?

Idealerweise bereits während der Konstruktion. Eine frühe Abstimmung hilft, fertigungstechnische Probleme rechtzeitig zu erkennen und spätere Werkzeugänderungen zu vermeiden. Dadurch sinken Entwicklungszeit und Gesamtkosten.

Wie läuft die Entwicklung eines Kunststoffteils ab?

Der Prozess beginnt mit der Definition der Anforderungen. Anschließend folgen Konstruktion, Materialauswahl, DFM-Optimierung, Werkzeugkonstruktion, Musterfertigung, Bemusterung und schließlich die Serienproduktion. Jeder Entwicklungsschritt baut auf dem vorherigen auf.

Welche Daten werden für die Entwicklung benötigt?

Hilfreich sind CAD-Daten, technische Zeichnungen, Einsatzbedingungen, Stückzahlen, Materialwünsche, Oberflächenanforderungen, Toleranzen sowie Informationen zur späteren Montage und Umgebung.

Wann lohnt sich ein kundenspezifisches Kunststoffteil?

Immer dann, wenn Standardkomponenten die technischen oder wirtschaftlichen Anforderungen nicht erfüllen. Individuelle Kunststoffteile ermöglichen eine optimale Integration, reduzieren Montageaufwand und verbessern Funktion sowie Design.

Ab welchen Stückzahlen sind kundenspezifische Kunststoffteile sinnvoll?

Die wirtschaftlich sinnvolle Stückzahl hängt von Geometrie, Material und Fertigungsverfahren ab. Deshalb betrachten wir jedes Projekt individuell und stimmen die Fertigungsstrategie gezielt darauf ab.

In vielen Fällen wird der Spritzguss ab etwa 500 bis 1.000 Stück wirtschaftlich. Je nach Bauteil und Auslegung können jedoch auch kleinere Stückzahlen sinnvoll umgesetzt werden. Dafür setzen wir in frühen Projektphasen auf alternative Verfahren wie Prototyping oder Kleinserienfertigung. Gleichzeitig lassen sich mit Spritzguss problemlos große Serien im fünf- bis sechsstelligen Bereich realisieren.

Entscheidend ist für uns nicht nur die Stückzahl. Viel wichtiger ist das Zusammenspiel aus Konstruktion, Material und Fertigungsstrategie. So entwickeln wir eine Lösung, die sowohl technisch überzeugt als auch wirtschaftlich sinnvoll ist.

Welche Vorteile bietet eine frühzeitige Entwicklungsberatung?

Frühe Beratung reduziert technische Risiken, verkürzt Entwicklungszeiten und ermöglicht kostengünstigere Werkzeugkonzepte. Gleichzeitig können Material, Fertigung und Konstruktion optimal aufeinander abgestimmt werden.

Werkstoffauswahl

Welcher Kunststoff eignet sich für mein Bauteil?

Die Materialauswahl hängt von mechanischer Belastung, Temperatur, Chemikalienbeständigkeit, UV-Einfluss und den wirtschaftlichen Anforderungen ab. Eine pauschale Empfehlung gibt es nicht.

Wann eignet sich ABS?

ABS bietet eine gute Oberflächenqualität, hohe Schlagfestigkeit und lässt sich sehr gut lackieren oder bedrucken. Es wird häufig für Gehäuse und HMI-Komponenten verwendet.

Wann sollte PC oder PC/ABS eingesetzt werden?

PC zeichnet sich durch hohe Schlagfestigkeit und Temperaturbeständigkeit aus. PC/ABS kombiniert diese Eigenschaften mit einer guten Verarbeitbarkeit und hochwertigen Oberflächen.

Wann sind glasfaserverstärkte Kunststoffe sinnvoll?

Bei hohen mechanischen Belastungen oder wenn eine hohe Steifigkeit gefordert wird. Zu beachten sind jedoch höherer Werkzeugverschleiß und stärkeres Schwindungsverhalten.

Welche Kunststoffe sind UV-beständig?

Je nach Anwendung eignen sich ASA, PMMA oder speziell stabilisierte Varianten von PC oder ABS. Für den Außeneinsatz sollte die UV-Beständigkeit bereits bei der Materialwahl berücksichtigt werden.

Welche Kunststoffe eignen sich für hohe Temperaturen?

PA, PPS, PEEK oder Hochtemperatur-Thermoplaste eignen sich für Anwendungen mit erhöhten Temperaturen. Die Auswahl richtet sich nach Dauer- und Spitzentemperaturen.

Bauteilkonstruktion

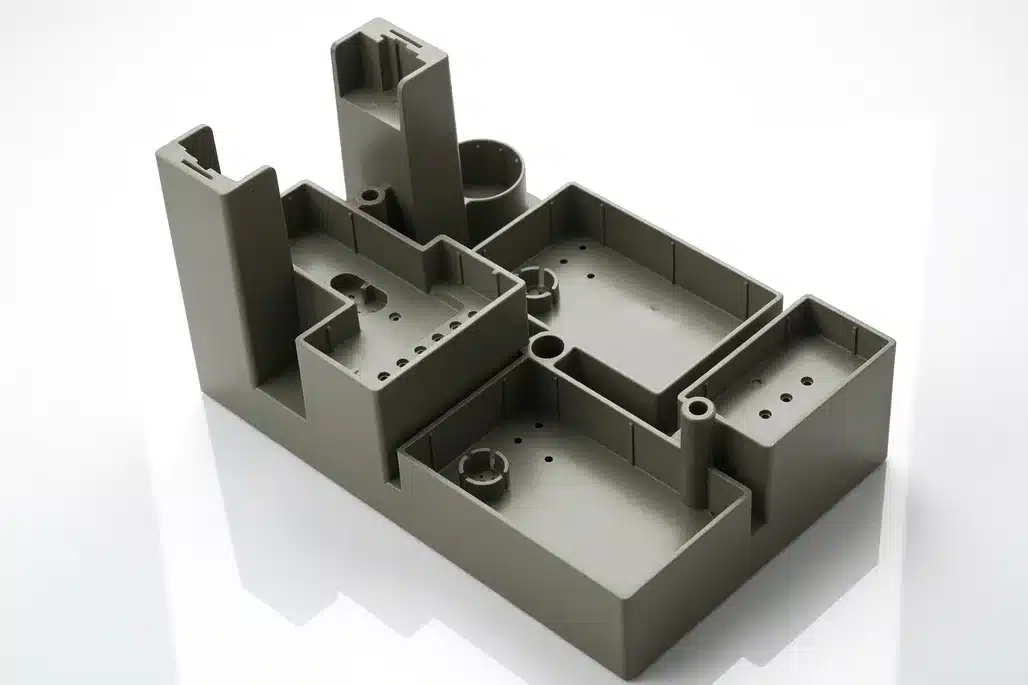

Welche Wandstärke ist optimal?

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.Die optimale Wandstärke hängt vom Werkstoff und der Bauteilgeometrie ab. Entscheidend ist weniger die absolute Wandstärke als deren gleichmäßiger Verlauf.

Warum sollten Wandstärken möglichst gleichmäßig sein?

Gleichmäßige Wandstärken sorgen für ein homogenes Abkühlverhalten und reduzieren Einfallstellen, Verzug und innere Spannungen.

Wie lassen sich Einfallstellen vermeiden?

Materialanhäufungen vermeiden, Rippen korrekt dimensionieren und Schraubdome nicht massiv ausführen. Eine gleichmäßige Wandstärke ist die wichtigste Voraussetzung.

Wie hoch dürfen Rippen ausgeführt werden?

Als Faustregel sollte die Rippenhöhe das Dreifache der Wandstärke nicht überschreiten. Die Rippenstärke liegt meist bei etwa 40 bis 60 % der angrenzenden Wand.

Wie werden Schraubdome richtig konstruiert?

Schraubdome sollten hohl ausgeführt und über Rippen abgestützt werden. Dadurch werden Materialanhäufungen und Einfallstellen vermieden.

Welche Radien sollten verwendet werden?

Großzügige Radien verbessern den Materialfluss und reduzieren Kerbspannungen. Scharfe Kanten sollten möglichst vermieden werden.

Wann sind Schnappverbindungen sinnvoll?

Wenn Bauteile ohne zusätzliche Schrauben montiert werden sollen. Schnappverbindungen sparen Montagezeit und reduzieren die Anzahl der Einzelteile.

Wie funktionieren Filmscharniere?

Filmscharniere bestehen aus einem dünnen Kunststoffsteg, der zwei Bauteile verbindet. Sie werden überwiegend aus Polypropylen gefertigt und ermöglichen tausende Schaltzyklen.

Wann sind Gewindeeinsätze sinnvoll?

Wenn Schraubverbindungen häufig gelöst werden oder hohe Belastungen auftreten. Metallgewindeeinsätze erhöhen die Lebensdauer erheblich.

Wie lassen sich Verzug und Schwindung reduzieren?

Durch gleichmäßige Wandstärken, eine geeignete Materialwahl, optimierte Anspritzpunkte und eine ausgewogene Kühlung.

Werkzeugbau

Warum sind Entformungsschrägen notwendig?

Sie ermöglichen das sichere Auswerfen des Bauteils und schützen Oberflächen sowie Werkzeug vor Beschädigungen.

Was sind Hinterschneidungen?

Hinterschneidungen verhindern das direkte Entformen eines Bauteils. Häufig werden dafür Schieber oder Kernzüge benötigt.

Wann werden Schieber benötigt?

Wenn seitliche Konturen oder Öffnungen nicht in Entformungsrichtung liegen. Schieber erhöhen allerdings Werkzeugkosten und Wartungsaufwand.

Warum ist die Trennebene wichtig?

Die Trennebene beeinflusst Werkzeugaufbau, Entformung, Gratbildung und Oberflächenqualität. Eine einfache Trennebene reduziert die Werkzeugkomplexität.

Warum ist der Anspritzpunkt entscheidend?

Er beeinflusst Materialfluss, Schwindung, Verzug, Sichtqualität und Zykluszeit. Deshalb sollte seine Position bereits in der Konstruktion berücksichtigt werden

Wie beeinflusst die Kühlung die Zykluszeit?

Die Kühlphase stellt meist den größten Anteil der Zykluszeit dar. Eine gleichmäßige Bauteilgeometrie erleichtert eine effiziente Werkzeugkühlung.

Wie lassen sich Werkzeugkosten reduzieren?

Durch einfache Trennebenen, den Verzicht auf unnötige Schieber, gleichmäßige Wandstärken und eine werkzeuggerechte Konstruktion.

Qualität und Serienfertigung

Welche Toleranzen sind im Spritzguss erreichbar?

Die erreichbaren Toleranzen hängen von Werkstoff, Bauteilgeometrie, Werkzeugqualität und Prozessstabilität ab. Enge Toleranzen sollten ausschließlich für funktionsrelevante Maße vorgesehen werden.

Welche Oberflächen können realisiert werden?

Je nach Anwendung sind strukturierte Werkzeugoberflächen, Hochglanzflächen, Lackierungen, Tampondruck, Siebdruck, Laserbeschriftung, IMD oder leitfähige Beschichtungen möglich.

Welche Schutzarten können Kunststoffgehäuse erreichen?

Durch geeignete Konstruktion und Dichtungskonzepte lassen sich Schutzarten bis IP67 oder IP68 realisieren.

Wie wird eine gleichbleibende Serienqualität sichergestellt?

Durch stabile Werkzeuge, definierte Fertigungsprozesse, Qualitätskontrollen sowie regelmäßige Bemusterungen und Prozessüberwachung.

Wann lohnt sich eine Designoptimierung?

Immer dann, wenn Werkzeugkosten, Materialverbrauch oder Montageaufwand reduziert werden können. Oft reichen bereits kleine Geometrieanpassungen aus.

Welche Konstruktionsfehler verursachen die höchsten Folgekosten?

Besonders teuer sind Fehler, die erst nach dem Werkzeugbau erkannt werden. Werkzeugänderungen, zusätzliche Schieber oder Geometriekorrekturen verursachen häufig erhebliche Kosten und Terminverzögerungen.

N&H Technology

Unterstützt N&H Technology bereits bei der Konstruktion?

Ja. Wir begleiten unsere Kunden bereits in der Entwicklungsphase und unterstützen bei Materialauswahl, DFM-Optimierung, Werkzeugkonzepten und der fertigungsgerechten Auslegung von Kunststoffteilen.

Entwickelt N&H Technology auch komplette Baugruppen?

Ja. Neben Kunststoffteilen entwickeln und fertigen wir komplette elektromechanische Baugruppen, Gehäuse, HMI-Bedieneinheiten, Folientastaturen, Silikonschaltmatten, Displays und Elektronik inklusive Endmontage.

Können vor der Serienfertigung Prototypen gefertigt werden?

Ja. Je nach Projekt kommen 3D-Druck, CNC-Bearbeitung, Vakuumguss oder Prototypenwerkzeuge zum Einsatz. So lassen sich Funktion, Passgenauigkeit und Design bereits vor der Serienfertigung zuverlässig prüfen.
