Filmscharniere im Spritzguss

Warum Filmscharniere?

Filmscharniere gehören zu den elegantesten und wirtschaftlichsten Konstruktionslösungen im Kunststoff-Spritzguss. Sie nutzen die hohe Gestaltungsfreiheit von Kunststoffen, um bewegliche Gelenke direkt in das Bauteil zu integrieren. Im Gegensatz zu Metallkonstruktionen sind keine separaten Scharniere, Scharnierstifte oder Verbindungselemente erforderlich.

Richtig ausgelegte Filmscharniere ermöglichen mehrere tausend bis hin zu Millionen Bewegungszyklen und arbeiten nahezu verschleißfrei. Gleichzeitig reduzieren sie die Anzahl der Einzelteile, vereinfachen die Montage und senken Material- sowie Fertigungskosten. Aus diesen Gründen werden Filmscharniere seit Jahrzehnten erfolgreich in Verpackungen, Elektronikgehäusen und zahlreichen technischen Kunststoffbauteilen eingesetzt.

Was ist ein Filmscharnier?

Ein Filmscharnier ist ein sehr dünner Materialbereich, der zwei massivere Bauteilbereiche miteinander verbindet. Durch seine geringe Materialdicke kann sich dieser Bereich elastisch verformen, während die angrenzenden Bereiche ihre Form behalten. Das gesamte Bauteil wird in einem einzigen Spritzgießprozess hergestellt und benötigt keine zusätzlichen Verbindungselemente.

Typische Anwendungen sind:

• Klappdeckel von Lebensmittelverpackungen
• Medikamentendosen
• Sortimentskästen
• Batteriefächer
• Elektronikgehäuse
• Klappverschlüsse
• Serviceklappen

Geeignete Werkstoffe

Die Lebensdauer eines Filmscharniers wird maßgeblich durch den verwendeten Kunststoff bestimmt. Da das Scharnier bei jeder Bewegung elastisch gebogen wird, muss der Werkstoff eine hohe Biegewechselfestigkeit und Ermüdungsbeständigkeit besitzen.

Als Standardwerkstoff hat sich Polypropylen (PP) etabliert. PP kombiniert eine hohe Zähigkeit mit einer ausgezeichneten Dauerfestigkeit und geringer Kerbempfindlichkeit. Dadurch lassen sich Filmscharniere realisieren, die mehrere Millionen Bewegungszyklen erreichen können.

Konstruktionsregeln für Filmscharniere

Die Lebensdauer eines Filmscharniers wird nicht allein durch den Werkstoff bestimmt. Ebenso wichtig sind Scharnierdicke, Übergangsgeometrie, Materialverteilung und die Orientierung der Fließrichtung. Bereits kleine konstruktive Änderungen können die Lebensdauer um ein Vielfaches erhöhen.

Scharnierdicke

Die Materialdicke zählt zu den wichtigsten Konstruktionsparametern. Ist das Scharnier zu dick, steigen die Biegespannungen erheblich. Ist es zu dünn, nimmt die mechanische Belastbarkeit ab.

Für Polypropylen (PP) haben sich folgende Richtwerte bewährt:

Scharnierdicke	Empfehlung
0,20–0,30 mm	sehr flexible Scharniere
0,30–0,40 mm	Standardanwendungen
0,40–0,50 mm	größere und stärker belastete Bauteile

Übergänge großzügig verrunden

Die höchsten Spannungen entstehen an den Übergängen zwischen Filmscharnier und Bauteilkörper. Scharfe Innenkanten wirken wie Kerben und führen zu hohen Spannungsspitzen. Großzügige Übergangsradien verteilen die Belastung gleichmäßiger und erhöhen die Lebensdauer deutlich. Gleichzeitig verbessern sie den Materialfluss und reduzieren das Risiko von Rissbildung und Weißbruch.

Gleichmäßige Materialverteilung

Auch Filmscharniere folgen den allgemeinen Design-for-Manufacturing-Regeln des Spritzgießens. Gleichmäßige Wandstärken und harmonische Übergänge verhindern Materialanhäufungen, reduzieren Schwindung und sorgen für eine gleichmäßige Spannungsverteilung.

Dadurch werden:

• Materialfluss verbessert
• Schwindung reduziert
• Spannungsspitzen vermieden
• Dauerfestigkeit erhöht

Fließrichtung berücksichtigen

Ein häufig unterschätzter Faktor ist die Orientierung der Polymerketten. Idealerweise verläuft die Fließrichtung der Kunststoffschmelze parallel zum Filmscharnier. Dadurch richten sich die Polymerketten in Belastungsrichtung aus und erhöhen die Dauerfestigkeit erheblich.

Vorteile einer parallelen Fließrichtung:

• höhere Lebensdauer
• bessere Biegewechselfestigkeit
• geringeres Bruchrisiko
• gleichmäßigeres Biegeverhalten

Verläuft die Fließrichtung quer zum Scharnier, sinkt die Dauerfestigkeit deutlich. Deshalb sollte die Lage des Anspritzpunktes bereits während der Werkzeugauslegung berücksichtigt werden.

Öffnungswinkel berücksichtigen

Bereits in der Entwicklungsphase sollte der maximale Öffnungswinkel definiert werden. Je größer der Biegewinkel, desto höher wird die Beanspruchung des Filmscharniers. Mechanische Anschläge oder konstruktive Begrenzungen verhindern eine Überdehnung und erhöhen die Lebensdauer.

Berechnung und Dimensionierung von Filmscharnieren

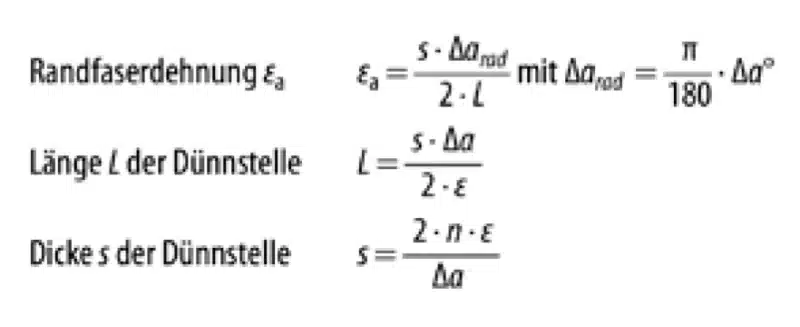

Die Auslegung eines Filmscharniers erfolgt anhand der zulässigen Randfaserdehnung des verwendeten Kunststoffs. Sie wird im Wesentlichen durch drei Parameter bestimmt:

• Scharnierdicke
• Scharnierlänge
• maximaler Biegewinkel

Mit zunehmendem Öffnungswinkel steigen die Dehnungen im Filmscharnier. Um eine dauerhafte elastische Verformung sicherzustellen, müssen Geometrie und Werkstoff deshalb aufeinander abgestimmt werden.

Für Standardanwendungen mit Polypropylen hat sich eine Scharnierdicke von etwa 0,3 mm bewährt. Je nach Belastung und Bauteilgröße kann dieser Wert angepasst werden.

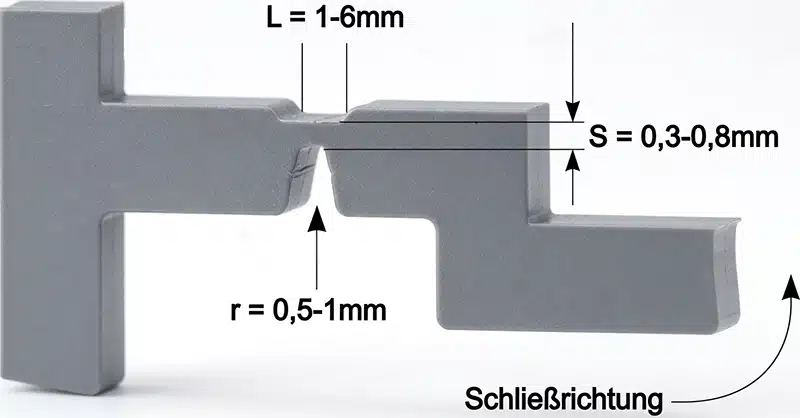

Richtwerte für Filmscharniere

Dauerbelastung statt Einzelbelastung

Ein Filmscharnier muss nicht nur die erste Bewegung überstehen, sondern über die gesamte Lebensdauer des Produkts zuverlässig funktionieren. Je nach Anwendung können mehrere tausend bis hin zu Millionen Bewegungszyklen erforderlich sein. Deshalb sollte das Scharnier unter realistischen Einsatzbedingungen getestet werden.

Simulation und Erprobung

Bei hoch belasteten Filmscharnieren empfiehlt sich eine FEM-Simulation bereits während der Entwicklung. Dadurch lassen sich Spannungsverteilungen, Verformungen und kritische Bereiche frühzeitig erkennen. Ergänzend sollten Dauerbiegeversuche durchgeführt werden, um die Konstruktion unter realen Belastungen zu validieren.

Typische Konstruktionsfehler

In Entwicklungsprojekten treten immer wieder dieselben Fehler auf:

• ungeeigneter Werkstoff
• zu dickes Filmscharnier
• zu dünnes Filmscharnier
• scharfe Übergänge
• fehlende Übergangsradien
• ungleichmäßige Wandstärken
• ungünstige Fließrichtung
• fehlende Dauerprüfung

Die meisten Ausfälle entstehen nicht durch Materialfehler, sondern durch eine ungeeignete Konstruktion.

Praxisbeispiel

Für das Klappgehäuse eines Diagnosegeräts war ursprünglich eine Konstruktion mit zwei Metallscharnieren vorgesehen. Durch die Umstellung auf ein integriertes Filmscharnier aus Polypropylen entfielen vier Einzelteile sowie mehrere Montageschritte. Gleichzeitig reduzierten sich das Produktgewicht und die Montagezeit deutlich, während sich die Zuverlässigkeit der Verbindung erhöhte.

Dieses Beispiel zeigt, dass Filmscharniere nicht nur Bauteile einsparen, sondern den gesamten Fertigungsprozess wirtschaftlicher gestalten können.
