Dichtkonzepte & Schutzarten bei Kunststoffformteilen

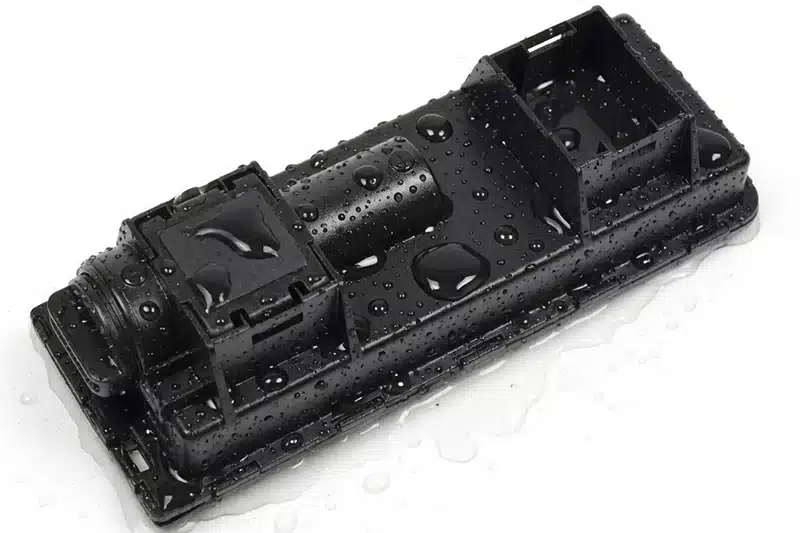

Kunststoffgehäuse zuverlässig gegen Staub, Wasser und Umwelteinflüsse abdichten
Viele Kunststoffgehäuse müssen ihre Elektronik zuverlässig vor Staub, Feuchtigkeit, Spritzwasser oder sogar dauerhaftem Untertauchen schützen. Ob Industrie, Medizintechnik, Gebäudeautomation oder Outdoor-Anwendungen – die Anforderungen an die Dichtigkeit steigen kontinuierlich. Bereits in der Konstruktionsphase müssen deshalb geeignete Dichtkonzepte und die gewünschte Schutzart berücksichtigt werden.
Die Dichtigkeit eines Gehäuses wird nicht allein durch die Dichtung bestimmt. Ebenso wichtig sind die Konstruktion der Dichtflächen, die Gehäusesteifigkeit, die Position der Schrauben, die Materialwahl sowie die Fertigungsgenauigkeit. Erst das Zusammenspiel aller Komponenten gewährleistet eine dauerhaft zuverlässige Abdichtung.
Welche Schutzart wird benötigt?
Die Anforderungen an ein Gehäuse unterscheiden sich je nach Einsatzbereich erheblich. Während für trockene Innenräume häufig ein einfacher Berührungsschutz ausreicht, müssen Gehäuse im Außenbereich oder in industriellen Umgebungen zuverlässig gegen Staub und Feuchtigkeit abgedichtet werden.
Die Schutzart wird nach DIN EN 60529 (IEC 60529) durch den sogenannten IP-Code (Ingress Protection) beschrieben. Die erste Kennziffer gibt den Schutz gegen das Eindringen fester Fremdkörper an, die zweite Kennziffer beschreibt den Schutz gegen Wasser.
Je höher die Schutzart, desto größer sind die Anforderungen an Konstruktion, Werkzeugbau und Dichtungssystem.
Häufig verwendete Schutzarten
| Schutzart | Typische Anwendung |
| IP20 | Elektronik im Schaltschrank |
| IP54 | Schutz gegen Staub und Spritzwasser |
| IP65 | Staubdicht und geschützt gegen Strahlwasser |
| IP67 | Staubdicht und zeitweiliges Untertauchen |
| IP68 | Dauerhaftes Untertauchen nach Herstellerspezifikation |
Dichtkonzepte für Kunststoffgehäuse
Zur Abdichtung von Kunststoffgehäusen stehen verschiedene Lösungen zur Verfügung. Welche Variante geeignet ist, hängt unter anderem von der gewünschten Schutzart, der Anzahl der Montagezyklen und den Kosten ab.
Artikel-Tipp:

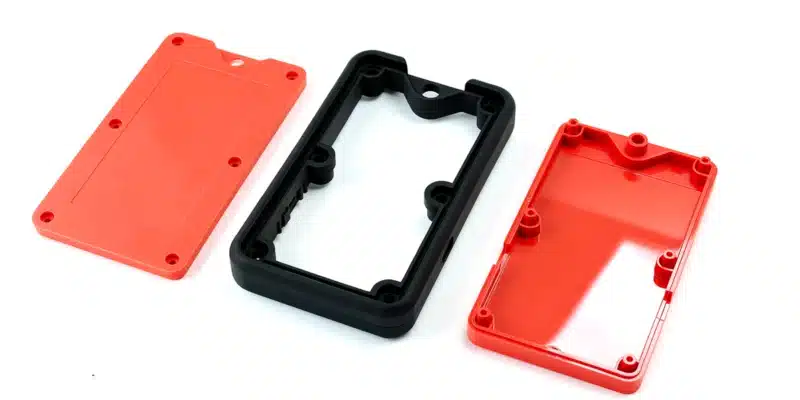

Referenzbeispiel eines Sensorgehäuses aus Kunststoff mit Dichtung
| Dichtkonzept | Konstruktive Merkmale | Typische Anwendungen |
|---|---|---|
| O-Ring | Präzise Nutgeometrie, definierte Verpressung, wieder lösbare Verbindung | Industriegehäuse, Sensorgehäuse, Elektronikgehäuse |
| Flachdichtung | Große Dichtflächen, einfache Montage, wirtschaftliche Lösung | Bediengeräte, Steuergehäuse, Maschinenbau |
| 2K-Dichtung | Weichkomponente wird im Zwei-Komponenten-Spritzguss direkt mit dem Kunststoffgehäuse verbunden. Kein separates Dichtungselement erforderlich, hohe Prozesssicherheit und kurze Montagezeiten. | Elektronikgehäuse, Automotive, Industrieanwendungen, Medizintechnik |
| Kundenspezifische Silikondichtung | Individuell entwickelte Silikondichtungen werden exakt auf Gehäuse und Anwendung abgestimmt. Sie übernehmen neben der Abdichtung häufig zusätzliche Funktionen wie Toleranzausgleich, Vibrationsdämpfung oder Positionierung. | HMI-Geräte, Outdoor-Elektronik, Medizintechnik, Industrieelektronik |
Die Dichtfläche richtig konstruieren
Eine hochwertige Dichtung kann ihre Funktion nur erfüllen, wenn auch die Dichtfläche korrekt ausgelegt wurde. Wichtige Konstruktionsregeln sind:
- möglichst ebene Dichtflächen
- gleichmäßige Auflagebreite
- keine Unterbrechungen im Dichtverlauf
- ausreichende Steifigkeit des Gehäuses
- keine Einfallstellen im Dichtbereich
Bereits kleine Unebenheiten können die Dichtwirkung erheblich beeinträchtigen.
Schraubenposition und Kompression
Die Dichtung muss gleichmäßig zusammengedrückt werden. Deshalb sollten Schrauben so angeordnet werden, dass über den gesamten Dichtverlauf eine möglichst gleichmäßige Flächenpressung entsteht. Zu große Schraubenabstände führen häufig zu:
- Undichtigkeiten
- Verformung des Deckels
- ungleichmäßiger Kompression
- lokalen Leckagen
Die optimale Anzahl und Position der Schrauben sollte bereits während der Konstruktion festgelegt werden.
Werkstoff und Dichtung aufeinander abstimmen
Nicht jede Dichtung eignet sich für jede Anwendung. Bei der Werkstoffauswahl sollten unter anderem folgende Faktoren berücksichtigt werden:
- Temperaturbereich
- Chemikalienbeständigkeit
- UV-Belastung
- Alterungsbeständigkeit
- Kompressionsverhalten
- Zulassungen (z. B. Lebensmittel oder Medizintechnik)
Eine ungeeignete Materialkombination kann bereits nach kurzer Zeit zu Undichtigkeiten führen.
Dichtheit prüfen und validieren
Nach der Entwicklung sollte jedes Dichtkonzept unter realistischen Einsatzbedingungen überprüft werden.
Durch geeignete Validierungen lassen sich konstruktive Schwachstellen frühzeitig erkennen und beheben.
Typische Prüfverfahren sind:
- IP-Prüfung nach DIN EN 60529
- Dichtigkeitsprüfung
- Unterdruckprüfung
- Überdruckprüfung
- Klimawechseltest
- Temperaturprüfung
- Langzeitalterung
- Spritzwasserprüfung
- Tauchprüfung
Typische Konstruktionsfehler
Viele Undichtigkeiten entstehen nicht durch die Dichtung selbst, sondern durch konstruktive Mängel. Zu den häufigsten Fehlern gehören:
- unzureichende Kompression der Dichtung
- zu große Schraubenabstände
- unterbrochene Dichtflächen
- Einfallstellen im Dichtbereich
- Verzug des Gehäuses
- ungeeignete Dichtwerkstoffe
- fehlender Druckausgleich
- zu geringe Wandsteifigkeit
Bewährte Konstruktionsregeln für dichte Kunststoffgehäuse
Eine hohe Schutzart ist das Ergebnis einer durchdachten Gehäusekonstruktion. Bereits während der Entwicklung sollten Dichtflächen, Werkstoff, Schraubenanordnung und Dichtkonzept aufeinander abgestimmt werden. Die folgenden Konstruktionsregeln haben sich in der Praxis bewährt und helfen dabei, dichte Kunststoffgehäuse wirtschaftlich und prozesssicher auszulegen.
- Schutzart bereits zu Projektbeginn definieren.
- Dichtkonzept frühzeitig auswählen.
- Dichtflächen möglichst eben gestalten.
- Schrauben gleichmäßig verteilen.
- Gehäuse ausreichend versteifen.
- Werkstoff und Dichtung aufeinander abstimmen.
- Druckausgleich bei geschlossenen Gehäusen berücksichtigen.
- Dichtheit unter realen Einsatzbedingungen validieren.
Engineering-Tipp
Eine hohe Schutzart entsteht nicht allein durch eine hochwertige Dichtung. Entscheidend ist das Zusammenspiel aus Gehäusekonstruktion, Dichtkonzept, Materialauswahl, Schraubenanordnung und Fertigungsqualität. Werden diese Faktoren bereits in der Entwicklungsphase berücksichtigt, lassen sich zuverlässige und wirtschaftliche Kunststoffgehäuse mit Schutzarten bis IP67 oder IP68 realisieren.
Darüber hinaus entwickeln und fertigen wir kundenspezifische Schutzgehäuse und Schutzhüllen, die exakt auf die Anforderungen Ihrer Anwendung abgestimmt sind – von der ersten Konstruktion bis zur serienreifen Lösung.
