Wir realisieren kundenspezifische Silikonschaltmatten
Profitieren Sie von unserer langjährigen Erfahrung und Expertise.
Silikonschaltmatten gehören seit jeher zu unseren Kernkompetenzen und wir unterstützen und beraten Sie ausführlich bei der Ausstattung und der Materialauswahl. Auch die komplette Entwicklung und Konstruktion einer passenden Silikontastatur für Ihre Anwendung können wir für Sie übernehmen.
Bewährter Klassiker

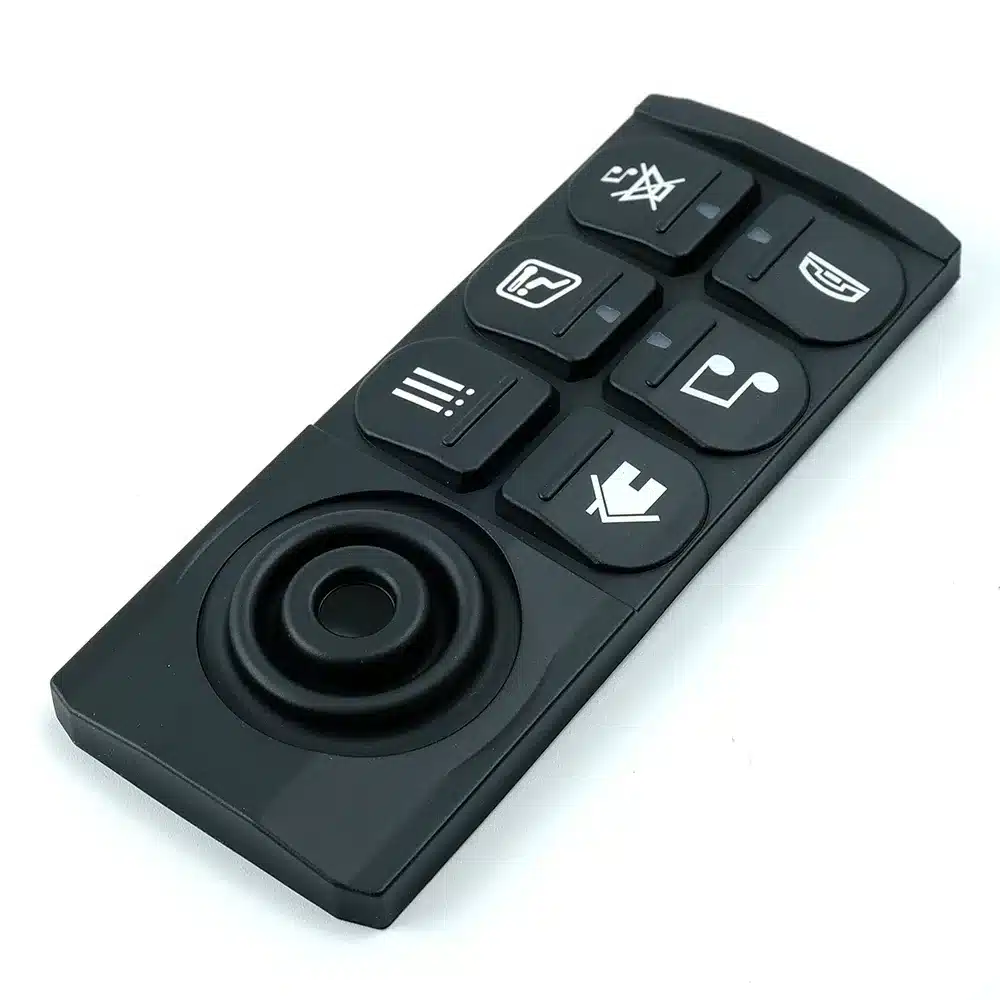

Die einzelne, klassische Silikonschaltmatte zählt nach wie vor zu den meist verbreiteten Schaltelementen in der Elektronik- und Automobilindustrie. Als zentrales Bauteil löst Sie eine direkte Schaltfunktion auf der darunter liegenden Leiterplatte aus und bestimmt die Haptik, den optischen sowie taktilen Eindruck und über die integrierten Kontaktelemente das elektrische Verhalten. Zudem übernimmt die Schaltmatte vielfach eine Dichtfunktion auf der Leiterplatte.
Anwendung von Silikonschaltmatten

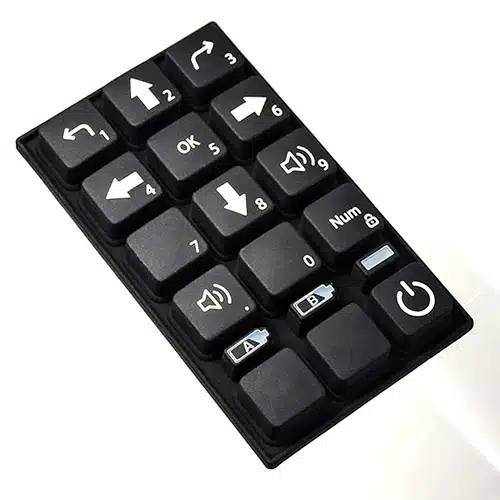

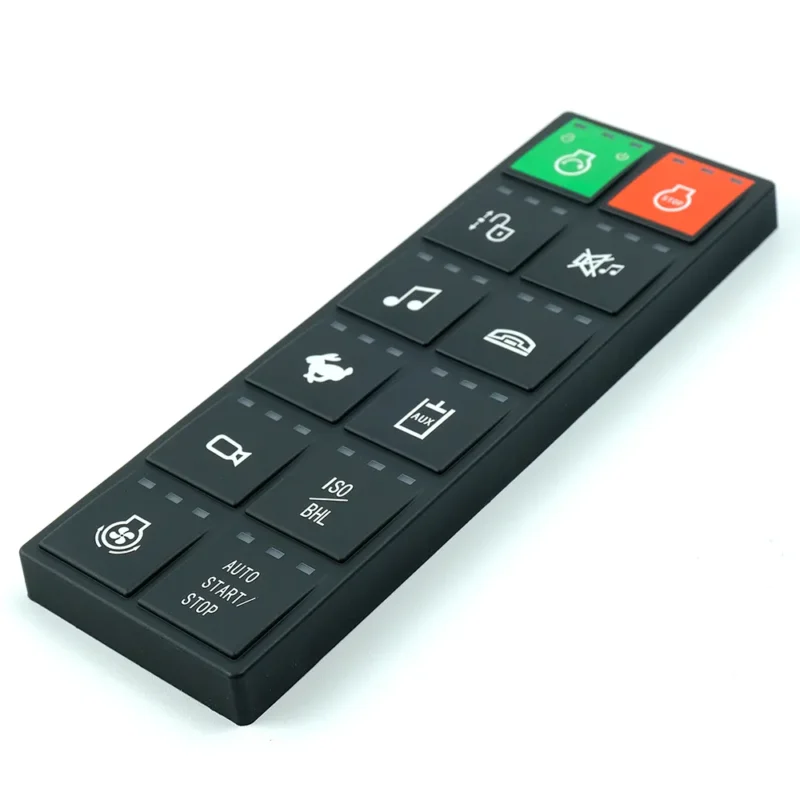

Silikontastaturen werden oft in Geräten und Instrumenten eingesetzt, in denen eine einfache und zuverlässige Bedienung erforderlich ist. Sie werden beispielsweise in Fernbedienungen, industriellen Steuerungen und elektronischen Messgeräten eingesetzt. Darüber hinaus ermöglichen Silikonschaltmatten eine geräuschlose Bedienung, was in einigen Anwendungsbereichen wie beispielsweise in der Medizintechnik oder in der Tontechnik von Vorteil ist.
Baugruppe?
Neben der reinen Schaltmatten realisieren wir auch die komplette Baugruppe mit passendem Kunststoffgehäuse und der Verbindungstechnik.
Unsere Silikonschaltmatten finden Anwendung in nahezu allen Branchen. Hier sehen Sie einen kleinen Auszug unserer Referenzen:

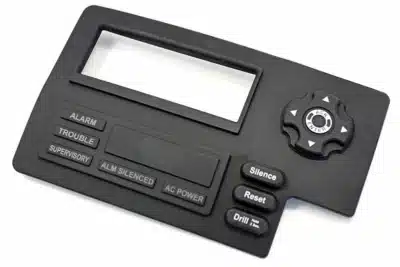

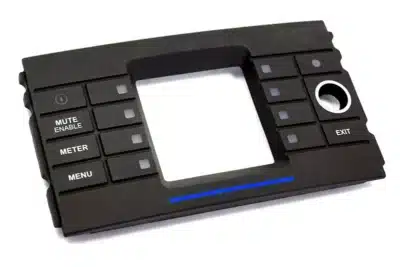

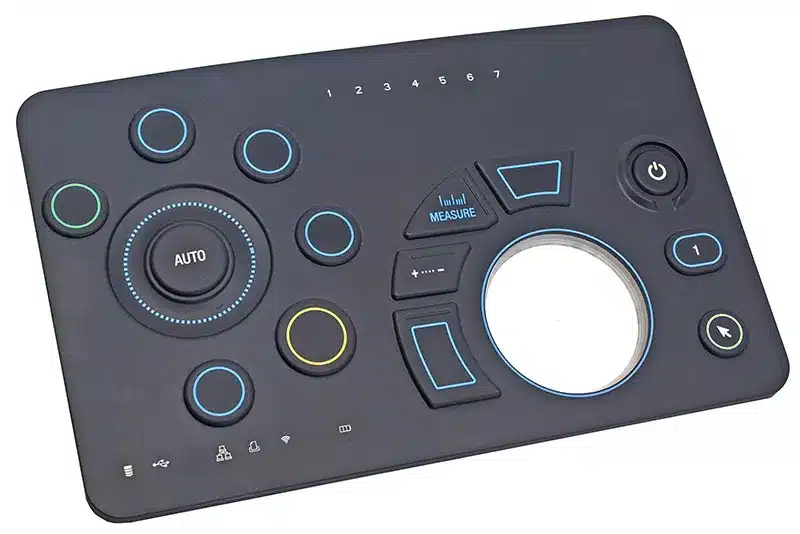

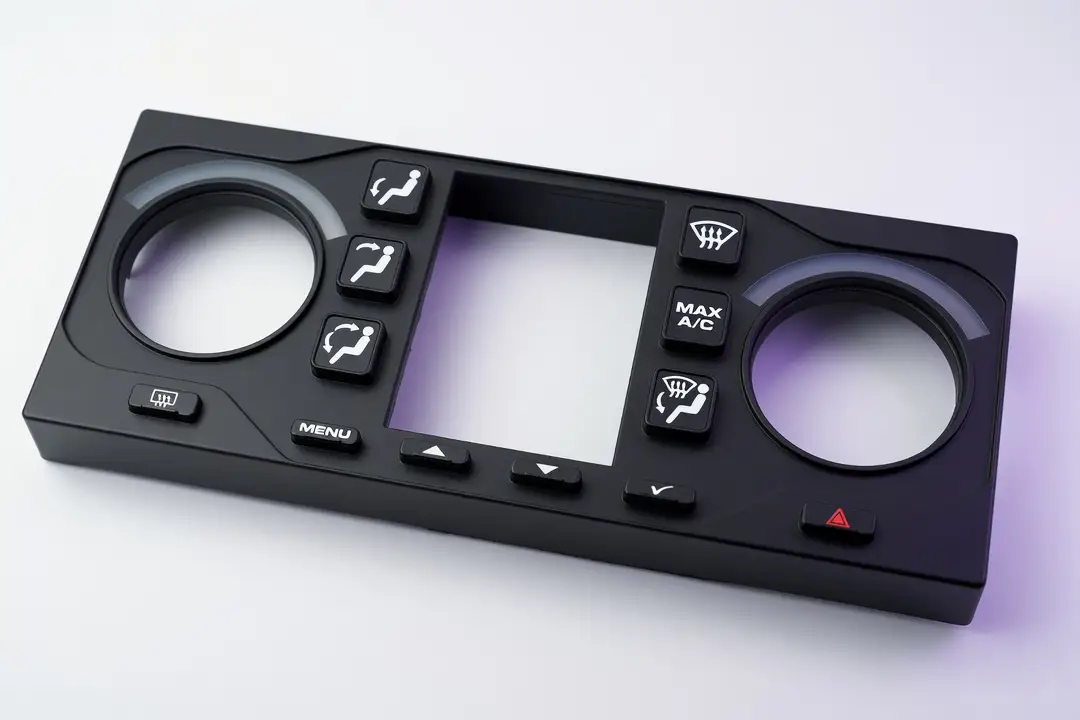

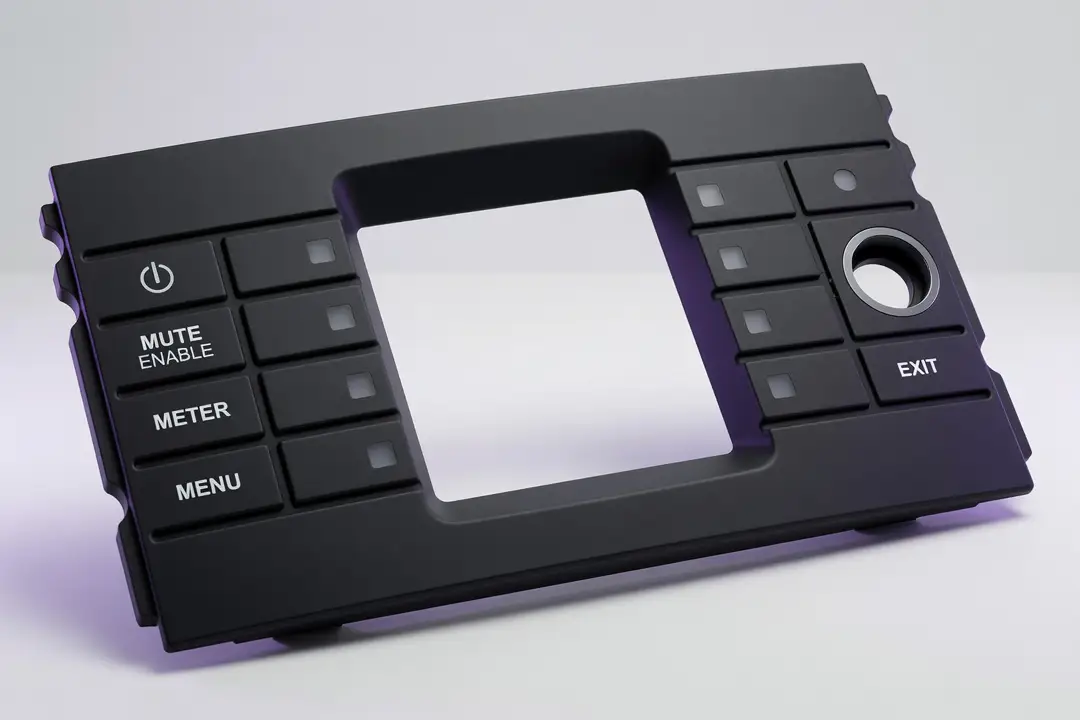

Silikontastatur als Frontplatte
Vorteile von Silikonschaltmatten
Silikonschaltmatten bieten zahlreiche Vorteile in verschiedenen Anwendungsbereichen. Sie sind besonders nützlich in Umgebungen, in denen Robustheit und Zuverlässigkeit gefordert sind, wie beispielsweise in der Industrieautomatisierung oder in medizinischen Geräten. Durch ihre wasser- und staubdichte Beschaffenheit eignen sie sich für den Einsatz unter schwierigen Bedingungen. Darüber hinaus ermöglichen Silikonschaltmatten eine präzise Steuerung und sind individuell gestaltbar, um den spezifischen Anforderungen eines jeden Einsatzbereichs gerecht zu werden. Ihre einfache Reinigung und Wartung sowie die Möglichkeit, sie in verschiedenen Farben und Formen zu produzieren, machen sie zu einer idealen Wahl für viele technische Anwendungen.
-
Flexibilität
Silikontastaturen sind äußerst flexibel und können in einer Vielzahl von Formen und Designs hergestellt werden. Darüber hinaus passen sich die Tastaturen perfekt an die Gehäusekonstruktion an. -
Langlebigkeit
Silikonschaltmatten sind sehr haltbar und widerstandsfähig gegen Abnutzung, Kratzer und andere Beschädigungen. Zudem haben sie eine ohne Resistenz gegen Feuchtigkeit, Schmutz, Chemikalien und thermische Einflüsse. Ihre hohe mechanische Lebensdauer mit bis zu 10 Mio. Schaltzyklen macht sie zu einer langlebigen Lösung mit geringem Wartungsrisiko. -
Taktilität
Silikonschaltmatten bieten eine hervorragende taktilen Rückmeldung. Die Betätigungskräfte (Kraft-Weg-Verhalten) sind von 20g – 500g, der Tastenhub von 0,3 bis 5,0 mm flexibel wählbar. Die Tasten können auch mit unterschiedlichen Höhen und Konturen hergestellt werden, um eine verbesserte Benutzererfahrung zu bieten. -
Elektrische Kontaktierung

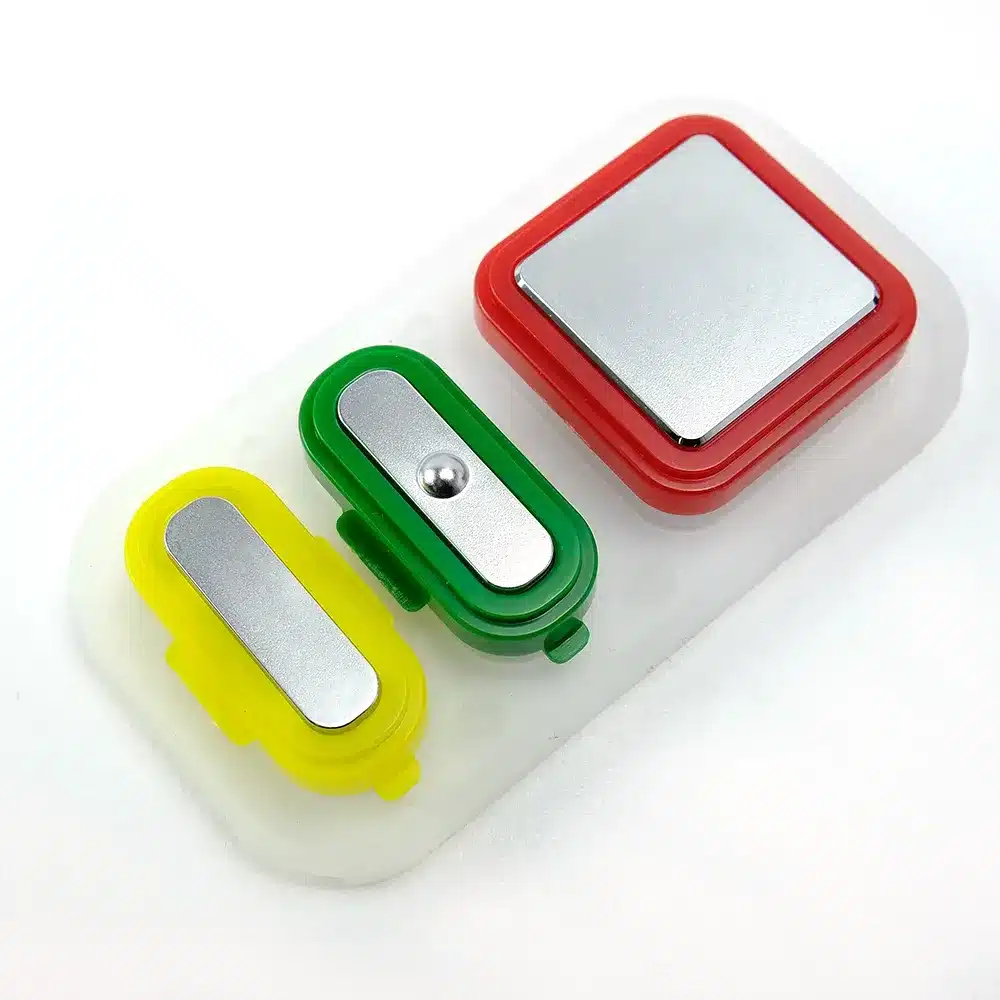

Vielfältige Realisierungsmöglichkeiten bei der elektrischen Kontaktierung – vom kostengünstigen Carbondruck bis hin zu hochwertigen Metallkontaktpillen mit einer Strombelastbarkeit bis 2A. Auch der Einsatz von Metallschnappscheiben oder die Betätigung eines Tact Switch ist möglich. -

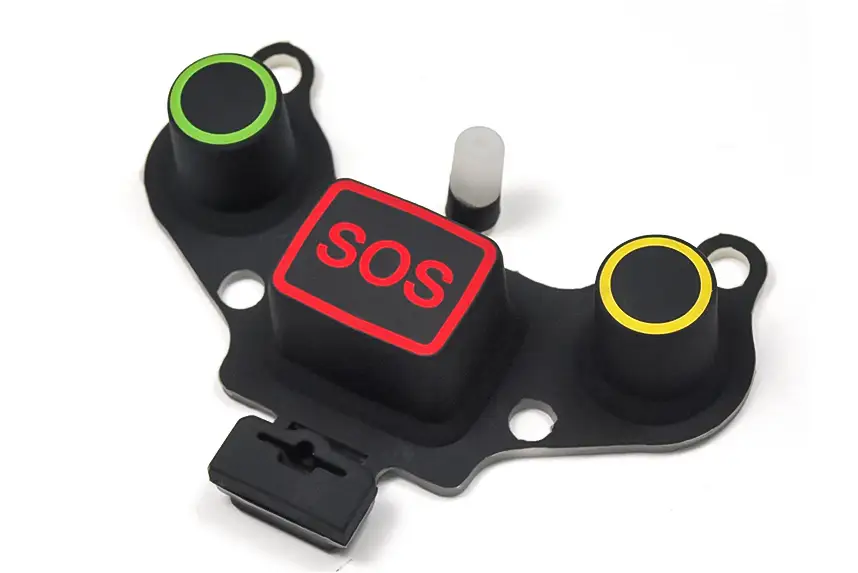

Beleuchtung
Punktuelle bzw. homogene Hinterleuchtung der Tastatur oder einzelner Tasten sind problemlos möglich. -
Wasser- und staubdicht
Silikon ist von Natur aus wasserabweisend und staubdicht. Daher bieten Silikonschaltmatten einen gewissen Schutz vor eindringender Feuchtigkeit und Schmutz, was die Langlebigkeit und Zuverlässigkeit elektronischer Geräte erhöht. -
Einfache Reinigung
Dank der wasserabweisenden Eigenschaften lassen sich Silikonschaltmatten leicht reinigen, indem sie einfach mit einem feuchten Tuch abgewischt werden. Dies ist besonders wichtig in Umgebungen, in denen Hygiene eine Rolle spielt. -
Niedrige Geräuschentwicklung
Silikonschaltmatten erzeugen in der Regel wenig Geräusche beim Betätigen der Tasten. Dies kann insbesondere in Umgebungen wichtig sein, in denen ein leises Arbeiten erforderlich ist.
Als zentrales Bauteil löst eine Silikonschaltmatte eine direkte Schaltfunktion auf der darunter liegenden Leiterplatte aus und bestimmt die Haptik, den optischen sowie taktilen Eindruck und das elektrische Verhalten. Zudem übernimmt die Schaltmatte vielfach eine Dichtfunktion auf der Leiterplatte. Ihre mechanische Lebensdauer mit bis zu 10 Mio. Schaltzyklen macht Sie zu einer langlebigen und nahezu wartungsfreien Eingabelösung. Dabei passt sie sich Ihrer Konstruktion an und ist äußerst flexibel und platzsparend.
Kraft-Weg-Verhalten
Das Kraft-Weg-Verhalten einer Silikontastatur kann kundenspezifisch an die Anforderungen der jeweiligen Applikation angepasst werden. So sind Betätigungskräfte von 20g bis 500g und Betätigungswege (Tastenhub) von 0,3 bis 5,0mm möglich.
Ein kurzer Tastenhub bedeutet, dass die Tasten leicht zu drücken sind und weniger Kraftaufwand benötigen, um eine Taste zu aktivieren. Dies kann insbesondere bei Geräten mit vielen Tasten von Vorteil sein, um eine schnelle und komfortable Bedienung zu gewährleisten.
Der Tastenhub kann jedoch auch je nach Anforderungen an die Präzision und die taktilen Rückmeldungen angepasst werden. In einigen Anwendungen kann ein längerer Tastenhub erforderlich sein, um eine bessere Rückmeldung und ein besseres taktiles Gefühl beim Betätigen der Tasten zu gewährleisten. Daher kann der Tastenhub je nach Anwendung variieren und wird normalerweise im Designprozess der Schaltungen festgelegt, um die bestmögliche Benutzererfahrung zu gewährleisten.

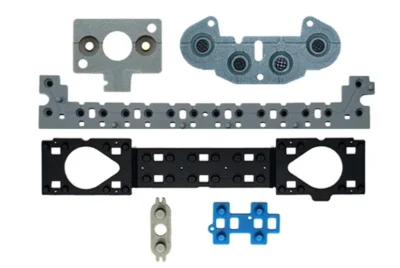

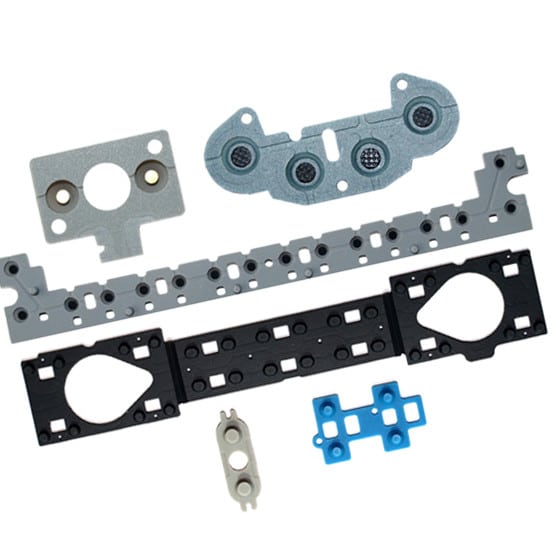

Kontaktpillen

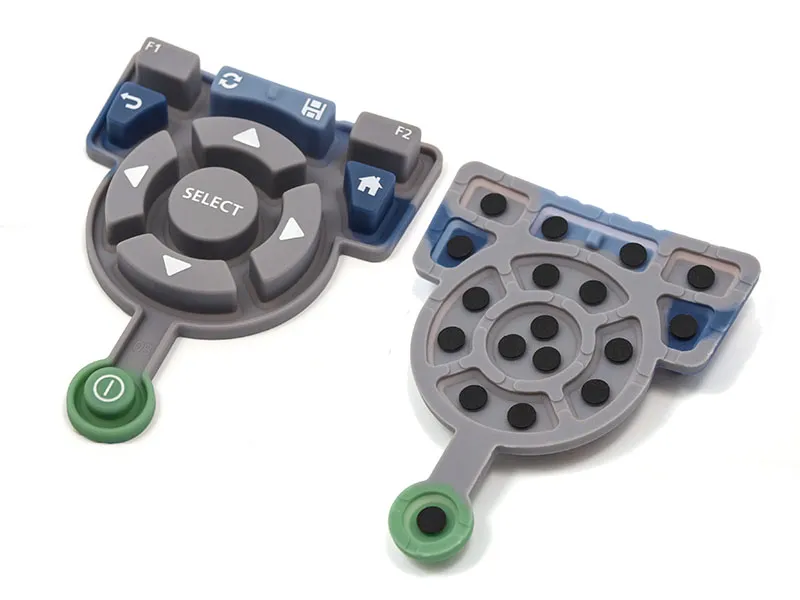

Die Realisierungsmöglichkeiten bei den elektrischen Kontakten reichen vom kostengünstigen, zugleich sicheren Carbondruck bis hin zu hochwertigen Metallkontaktpillen mit einer Strombelastbarkeit bis 2A.
Der Carbondruck wird oft bei Silikonschaltmatten verwendet, um eine günstige Alternative zu Metallkontakten zu bieten, insbesondere in Anwendungen mit niedrigeren Anforderungen an die elektrische Leitfähigkeit. Der Vorteil des Carbondrucks ist, dass er eine hohe Flexibilität und Haltbarkeit bietet, was ideal für den Einsatz in elektronischen Eingabegeräten ist. Eine weitere wichtige Eigenschaft ist, dass er ein sehr flaches Profil hat, was dazu beiträgt, dass die Tasten der Silikonschaltmatten flach und leicht zu drücken sind.
Leiterplatte
Als zentrales Bauteil löst Sie eine direkte Schaltfunktion auf der darunter liegenden Leiterplatte aus. Bei Anwendungen mit hoher Zuverlässigkeit wird vergoldeten Kontaktflächen auf der Leiterplatte der Vorzug gegeben. Siebgedrucktes Karbon wird wegen seiner Kosteneffizienz und starken chemischen Beständigkeit häufig verwendet.
Die Kontaktfläche der Leiterplatte sollte in jeder Richtung mindestens 0,5 mm größer sein als die Kontaktfläche der Tastatur. Für Wipptasten und Tasten mit Metaldomen reichen Sie bitte die Leiterplattenkontaktschaltung bei uns ein.
Design von Silikonschaltmatten

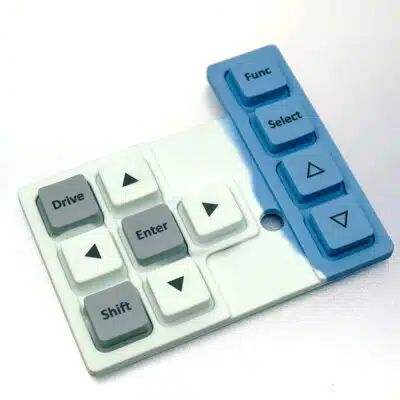

Silikonschaltmatten passen sich Ihrer Konstruktion an und sind äußerst flexibel. Verschiedene Tastenformen und individuelle Tastenfarben, sowie mehrfarbige Tastaturbeleuchtungen sind problemlos realisierbar. Wir unterstützen und beraten Sie ausführlich bei der Ausstattung und der Materialauswahl Ihrer Silikonschaltmatte. Auch die komplette Entwicklung und Konstruktion einer passenden Silikonschaltmatte für Ihre Anwendung können wir für Sie übernehmen.
Entwicklung & Konstruktion
Dank unserer langjährigen Expertise im Bereich Silikonschaltmatten können wir Ihnen einen umfassenden Komplettservice anbieten. Unsere Ingenieure unterstützen Sie aktiv in der Design- und Konstruktionsphase und bei der Auswahl geeigneter Materialien.
Unsere Produktdesigner können Ihre Silikonschaltmatte nach Ihren Wünschen entwerfen oder das Design bzw. die Konstruktion einer bestehenden Eingabelösung überarbeiten. Sie haben die Wahl, ob Sie unsere Entwicklungs- und Konstruktionsdienstleistungen einzeln oder als Teil einer umfassenderen Betreuung bis hin zur Serienlieferung in Anspruch nehmen möchten.
Unser Leistungsspektrum umfasst Skizzierung, Konzeption, Planung und Vorkonstruktion, 3D-/2D-CAD-Konstruktion, realistische 3D-Renderings von Produktansichten sowie die Erstellung von Fertigungsunterlagen wie technischen Zeichnungen und Stücklisten. Zudem können wir Prototypen mittels 3D-Druck oder Silikonguss herstellen.
Gerne realisieren wir auch die komplette Baugruppe mit passendem Kunststoffgehäuse und der Verbindungstechnik.
Für ein erstes Angebot benötigen wir eine technische Zeichnung, eine erste Skizze oder ein Muster sowie ein Lastenheft, technische Spezifikationen und Informationen zu Ausstattungsextras.
Bitte geben Sie uns auch die benötigte Menge bzw. den Jahresbedarf an.
Gerne schließen wir mit Ihnen auch eine Geheimhaltungsvereinbarung / NDA ab.
Kontaktieren Sie uns gerne unter info@nh-technology.de. Wir freuen uns auf Ihre Anfrage!
Muster-Set
Das N&H Muster Set beinhaltet eine spezielle Muster-Silikonschaltmatte mit einer Vielzahl an Tasten und Konstruktionen, sowie eine Muster-Folientastatur mit den verschiedenen Ausstattungsoptionen.
