Kundenspezifisches Kunststoffgehäuse mit integrierter Silikonschaltmatte für moderne HMI-Lösungen
Für ein kundenspezifisches HMI-Gerät haben wir ein zweiteiliges Kunststoffgehäuse entwickelt, das zusammen mit einer speziell konstruierten Silikonschaltmatte mehrere Funktionen in einem Bauteil vereint. Die Silikonschaltmatte übernimmt dabei gleichzeitig das Tastenfeld, dichtet die beiden Gehäusehälften umlaufend ab und fixiert den gesamten Aufbau mechanisch. Durch diese intelligente Funktionsintegration reduzieren wir die Anzahl der Bauteile, verkürzen die Montagezeiten und schaffen eine äußerst robuste und langlebige Bedienlösung.

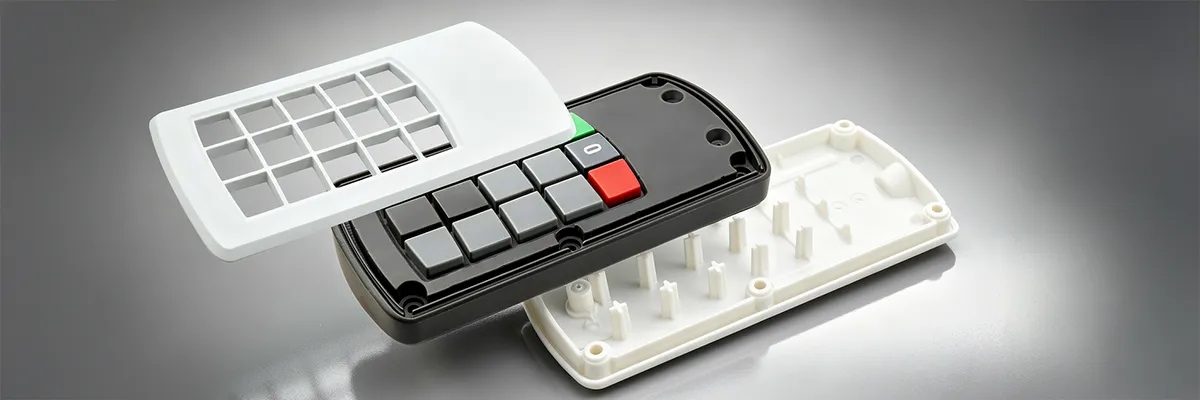

3-fach Funktion in einem Bauteil
1. Tastaturfunktion (HMI)
Die Silikonschaltmatte bildet die komplette Eingabeebene des Geräts. Ihre taktil ausgelegten Tasten erzeugen ein klar definiertes Druckgefühl. Dadurch eignet sich die Bedienoberfläche besonders für industrielle Anwendungen mit hoher Nutzungsfrequenz.
2. Dichtfunktion
Die umlaufende Geometrie der Silikonschaltmatte bildet eine zuverlässige Abdichtung zwischen beiden Gehäuseteilen und schützt die Elektronik dadurch effektiv vor Staub und weiteren Umgebungseinflüssen.
3. Fixierung & Positionierung
Durch ihr durchdachtes Formdesign übernimmt die Silikonschaltmatte gleichzeitig eine präzise Positionierfunktion, indem sie die Elektronikkomponenten sicher arretiert und dafür sorgt, dass die Gehäusehälften korrekt zusammengeführt werden. Dadurch entfallen zusätzliche Dicht- oder Stützelemente vollständig.
Technische Merkmale
- Gehäusematerial: kundenspezifischer Kunststoff (z. B. ABS oder PC/ABS)
- Silikonschaltmatte: hochwertiges Silikon, Shore-Härte nach Anwendung angepasst
- Funktion: Tastatur, Dichtung und Montageelement in einem
- Farbgestaltung: frei definierbar für Gehäuse und Einzeltasten
- Serienfertigung: getrennte Werkzeuge für Kunststoff und Silikon zur optimalen Kostenkontrolle
- HMI-Optimierung: klare Tastenkennzeichnung, intuitive Bediengeometrie, hohe Lebensdauer

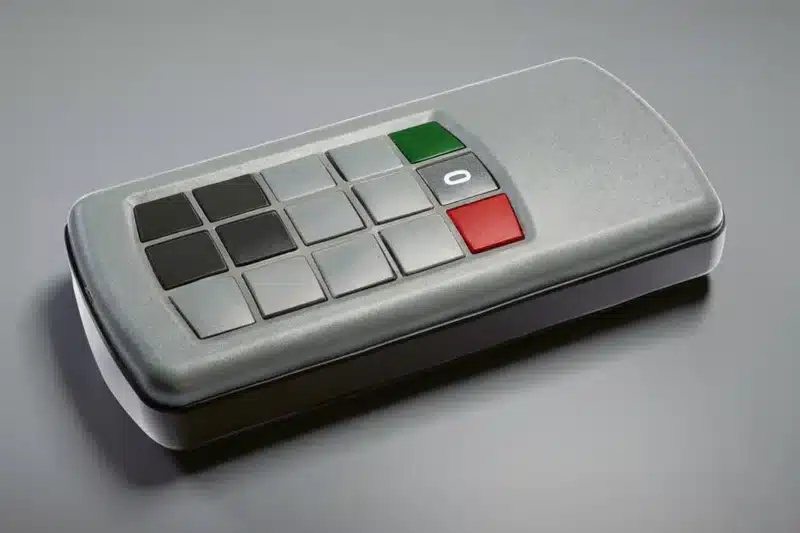

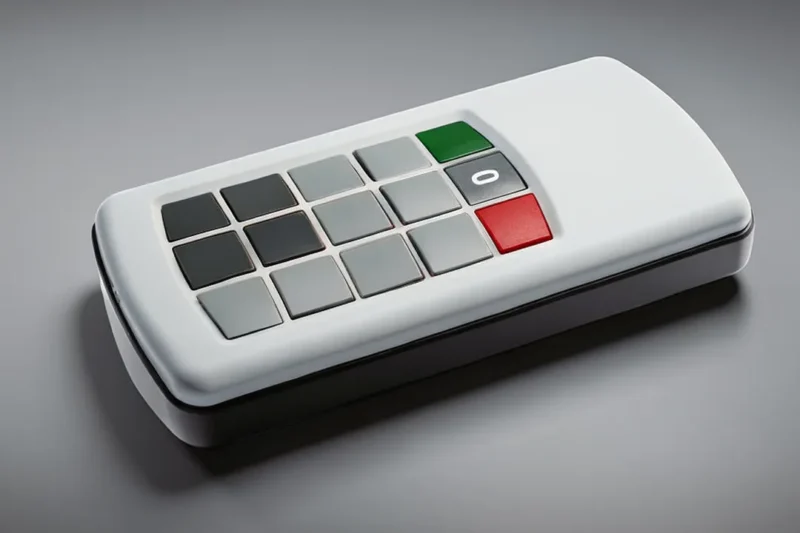

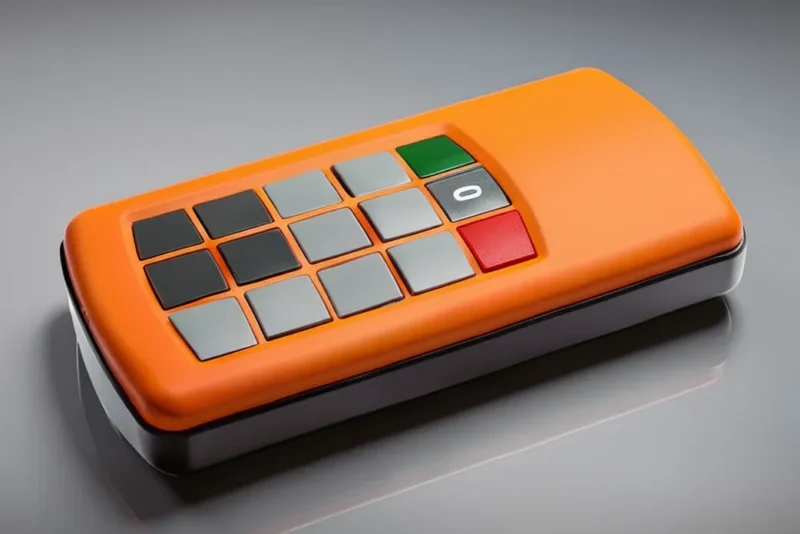

Individuelle Farbgestaltung für Markenwirkung und OEM Fertigung
Das Kunststoffgehäuse kann in nahezu jeder gewünschten Farbe gespritzt werden – von neutralen Industrietönen bis hin zu kundenspezifischen CI-Farben. Dadurch lässt sich das Endgerät optimal an das Corporate Design des Kunden anpassen. Auch die Silikonschaltmatte selbst kann in abgestimmten Farbkombinationen gefertigt werden.
Vorteile für Konstruktion und Serie
- Geringere Teileanzahl → niedrigere Montagekosten
- Hohe Abdichtungssicherheit durch formschlüssigen und flexiblen Silikonrahmen
- Robustes HMI-Interface mit langlebiger Tastentechnik
- Designfreiheit bei Gehäuse, Tastaturflächen und Farbgestaltung
- Wirtschaftlichkeit durch optimale Werkzeug- und Bauteilabstimmung
Durch die Kombination aus maßgeschneidertem Kunststoffgehäuse und multifunktionaler Silikonschaltmatte entsteht eine besonders effiziente und wirtschaftliche Lösung für moderne HMI-Geräte. Die integrierte Silikonkomponente reduziert die Anzahl der Einzelteile deutlich, was nicht nur die Montage vereinfacht, sondern auch die Produktionskosten spürbar senkt. Gleichzeitig sorgt der formschlüssige und flexible Silikonrahmen für eine hohe Abdichtungssicherheit und schützt die Elektronik zuverlässig vor Staub, Feuchtigkeit und mechanischen Einflüssen – ein entscheidender Faktor in industriellen Anwendungen.
Die robuste Tastentechnik der Silikonschaltmatte gewährleistet ein langlebiges und präzises HMI-Interface, das auch bei intensiver Nutzung konstant hohe Bedienqualität liefert. Darüber hinaus profitieren Konstrukteure von einer großen Designfreiheit: Sowohl das Kunststoffgehäuse als auch die Tastenflächen können individuell gestaltet, farblich codiert oder an das Corporate Design angepasst werden. Die optimale Abstimmung aller Werkzeuge und Bauteile ermöglicht gleichzeitig eine besonders wirtschaftliche Serienfertigung, selbst bei anspruchsvollen Anforderungen.
Diese Bauweise eignet sich ideal für mobile Handgeräte, kompakte Steuerboxen, industrielle Bedieneinheiten und Sensor-Interfaces – überall dort, wo Ergonomie, Kompaktheit und zuverlässige Schutzfunktionen in einem Gerät vereint werden müssen.
Wirtschaftlichkeit von kundenspezifischen Kunststoffgehäusen
Viele Unternehmen gehen zunächst davon aus, dass Standardgehäuse grundsätzlich die günstigere Lösung sind. In der Praxis zeigt sich jedoch häufig das Gegenteil: Sobald Bearbeitungen, zusätzliche Dichtungen, separate Tastenfelder oder Anpassungen für die Elektronik notwendig werden, steigen die Gesamtkosten eines Standardgehäuses spürbar an.
Ein kundenspezifisches Kunststoffgehäuse in Kombination mit einer multifunktionalen Silikonschaltmatte bietet hier einen klaren wirtschaftlichen Vorteil. Durch die Integration mehrerer Funktionen – Gehäuse, Tastenfeld, Dichtung und Fixierung – reduziert sich die Teileanzahl deutlich, was Montagezeiten verkürzt und Fehlerquellen minimiert. Gleichzeitig ermöglicht ein einmalig gefertigtes Werkzeug eine reproduzierbare, prozesssichere und effizient skalierbare Serienproduktion.
Ab einer Stückzahl von etwa 1.000 bis 5.000 Einheiten sind kundenspezifische Kunststoffgehäuse in der Regel wirtschaftlicher als modifizierte Standardgehäuse. Die Stückkosten liegen in diesem Bereich typischerweise im niedrigen einstelligen Eurobereich, abhängig von Geometrie und Funktionsumfang. Der genaue Break-Even verschiebt sich je nach Designkomplexität, Integrationsgrad und Materialanforderungen, bleibt jedoch in den meisten industriellen Anwendungen klar im genannten Bereich.
Für Anwendungen wie mobile Handgeräte entsteht so eine Lösung, die technische Anforderungen optimal erfüllt und gleichzeitig langfristig Kosten spart.
Sie planen ein ähnliches Projekt?
Wir begleiten Sie von der Entwicklung Ihrer Silikonschaltmatte über die Konstruktion des Kunststoffgehäuses bis hin zur Serienfertigung – präzise, wirtschaftlich und individuell.
