Referenzbeispiel einer Sensoreinheit, die Funktionalität und Design perfekt vereint

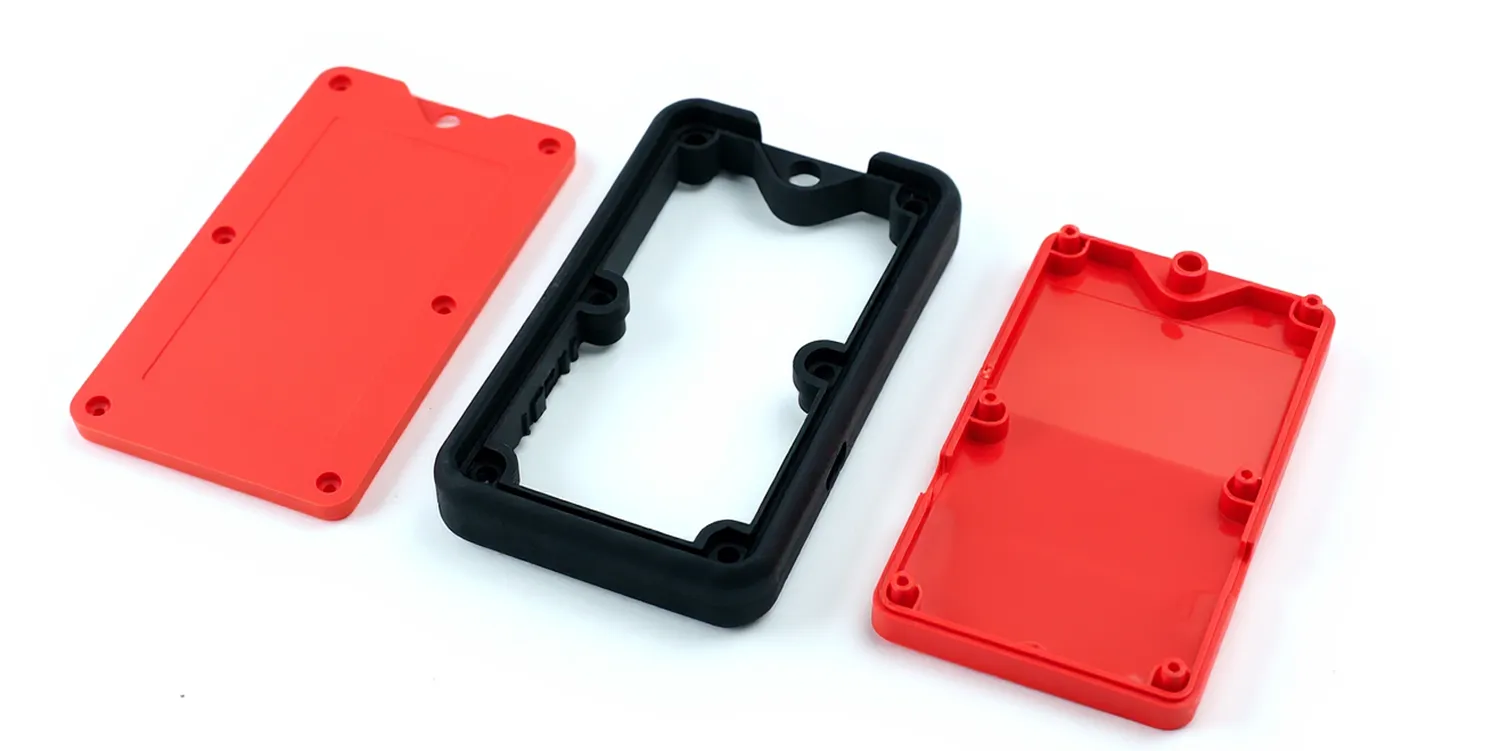

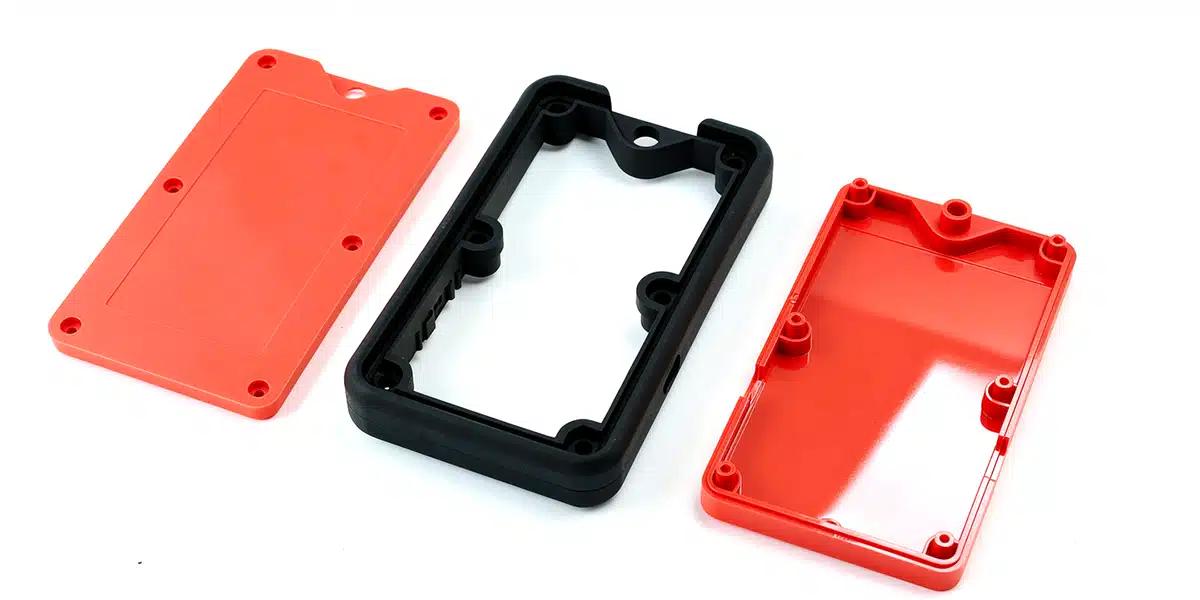

Für ein modernes Messsystem haben wir ein zweiteiliges Kunststoffgehäuse aus ABS entwickelt, das durch seine Kombination aus Stabilität, Dichtheit und Designfreiheit überzeugt. Das Gehäuse besteht aus einer Ober- und Unterseite, die über eine passende Silikondichtung (60A Shore) präzise miteinander verbunden werden.
Diese Lösung bietet nicht nur zuverlässigen Schutz für empfindliche Elektronik, sondern vereinfacht gleichzeitig die Montage – ein entscheidender Vorteil in der Serienfertigung.
Doppelte Funktion der Silikondichtung
Die speziell entwickelte Dichtung erfüllt gleich drei Aufgaben im Kunststoffgehäuse:
- Abdichtung: Schützt die Elektronik zuverlässig vor Staub und Umgebungseinflüssen – ideal für den Einsatz in anspruchsvollen Umgebungen.
- Vibrationsdämpfung und Schutz: Wirkt als elastischer Dämpfer bei mechanischen Belastungen oder Stößen und reduziert Vibrationen sowie Geräusche.
- Führung und Positionierung: Übernimmt eine präzise Führungsfunktion bei der Montage und sorgt dafür, dass beide Gehäusehälften exakt zusammengefügt werden.
Diese dreifache Funktion reduziert den Montageaufwand des Kunststoffgehäuses, minimiert Toleranzen und erhöht die Prozesssicherheit in der Serienproduktion.
Technische Merkmale und Vorteile
- Material: ABS-Kunststoff (Gehäuse) & Silikon 60A Shore (Dichtung)
- Konstruktion: zweiteiliges Gehäuse mit integrierter Dichtungsführung
- Montagefreundlich: präzise Passform ohne zusätzliche Positionierhilfen
- Vibrations- und Stoßdämpfung: durch elastische Silikonkomponente
- Farbvielfalt: sowohl Gehäuse als auch Dichtung sind in unterschiedlichen Farben realisierbar
- Wirtschaftliche Serienfertigung: separate Spritzgusswerkzeuge für Kunststoff und Silikon sorgen für optimale Kostenstruktur bereits bei mittleren Stückzahlen
Farbvielfalt nach Wunsch – Gehäuse und Dichtungen sind in unterschiedlichen Farben realisierbar
Effiziente Fertigung und Wirtschaftlichkeit des Kunststoffgehäuses
Das komplette Gehäuse wird mit zwei separaten Spritzgusswerkzeugen gefertigt – eines für den ABS-Kunststoff, eines für die Silikondichtung.
Durch die präzise Abstimmung beider Komponenten entsteht eine technisch ausgereifte und wirtschaftliche Lösung, die sich besonders für Serienfertigungen ab mittleren Stückzahlen eignet.
Die Kombination aus durchdachtem Design, funktionaler Integration und optimierter Werkzeugtechnik ermöglicht kosteneffiziente Kunststoffgehäuse, ohne Kompromisse bei Qualität oder Schutzfunktion.
Sie planen ein eigenes Kunststoffgehäuse?
Unser erfahrenes Team begleitet Sie von der Ideenphase über die Entwicklung und Konstruktion bis hin zur Serienfertigung.
Profitieren Sie von unserem umfassenden Know-how in Kunststofftechnik, Dichtungslösungen und Baugruppenmontage – für ein Ergebnis, das technisch überzeugt und wirtschaftlich bleibt.
Kontaktieren Sie uns für eine individuelle Beratung! Gerne per Email: info@nh-technology.de
Kennen Sie schon unsere kostenlose ABS-Musterkarte, unseren Kunststoff-Konstruktionsguide oder unsere Designstudie zu kundenspezifischen Gehäuselösungen ?
Tipp: Weitere Informationen und Services
Kennen Sie schon unsere ergänzenden Materialien und Services rund um Kunststoffgehäuse?
ABS-Musterkarte
Erleben Sie unterschiedliche Oberflächen, Farben und Haptiken unserer verwendeten ABS-Kunststoffe – ideal zur Materialauswahl in der Entwicklungsphase.
Kunststoff-Konstruktionsguide
Unser praxisorientierter Leitfaden für Konstrukteure mit wertvollen Tipps zu Wandstärken, Entformung, Toleranzen und Dichtungsauslegung.

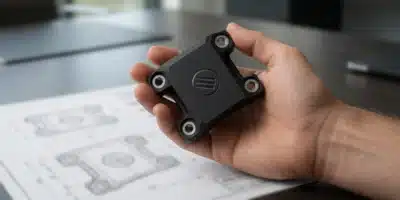

Designstudie kundenspezifische Gehäuselösungen
