Wie ein kundenspezifisches Sensorgehäuse Ausfälle und Kosten reduziert
In der Entwicklung robuster Sensorik für Bau- und Agrartechnik entscheidet nicht nur die Elektronik über die Zuverlässigkeit des Systems – auch das Sensorgehäuse spielt eine wichtige und oft unterschätzte Rolle. Es bildet die mechanische Verbindung zur Maschine und ist dadurch direkt den Belastungen im täglichen Einsatz ausgesetzt.
Genau hier stoßen viele Standardlösungen an ihre Grenzen. Standard-Sensorgehäuse sind für möglichst viele Anwendungen ausgelegt und deshalb immer ein Kompromiss.
Ausgangssituation: Vibrationen und aufwendige Gehäuseanpassungen
Im konkreten Projekt führte dieser Kompromiss zu deutlichen Problemen. Die Befestigungspunkte hielten den dauerhaften Vibrationen nicht zuverlässig stand, während Kabeldurchführungen zusätzlich manuell angepasst werden mussten. Dadurch stiegen die Ausfallraten, die Qualität in der Montage schwankte stärker und auch der Aufwand in der Produktion nahm zu.
Hinzu kommt: Standard-Sensorgehäuse sind zwar oft schnell verfügbar, langfristig jedoch häufig weder technisch noch wirtschaftlich die beste Lösung.
Die Entscheidung für ein kundenspezifisches Sensorgehäuse war deshalb der logische Schritt – vor allem aus technischer Sicht.

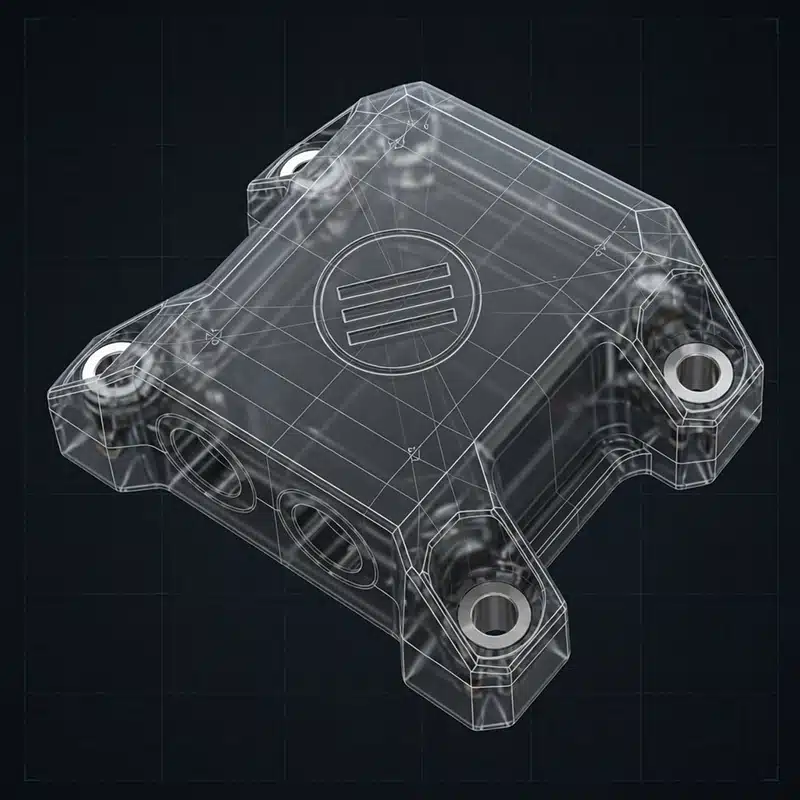

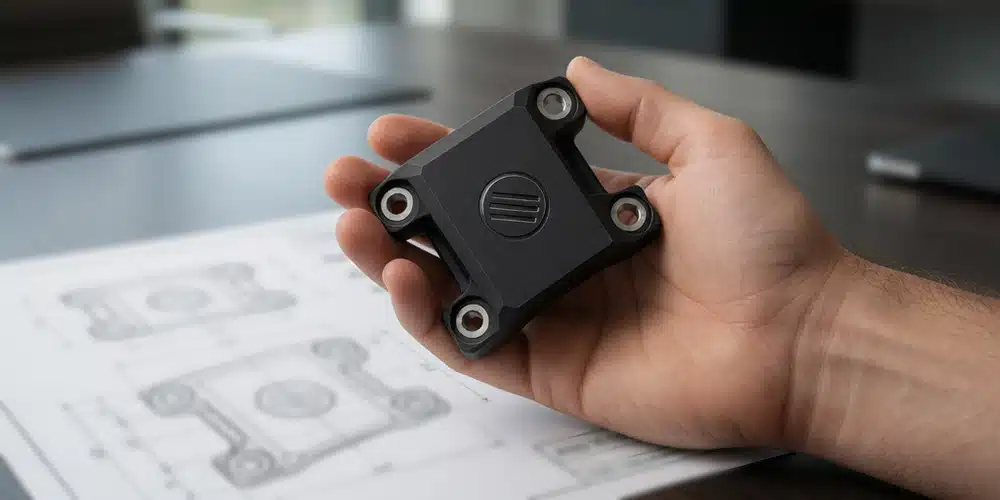

Gemeinsam mit uns entstand daraus eine individuelle Gehäuselösung, die speziell für den Einsatz unter anspruchsvollen Umweltbedingungen ausgelegt wurde. Durch die enge Abstimmung zwischen Entwicklung, Konstruktion und Fertigung konnten sämtliche kritischen Schnittstellen gezielt optimiert werden – von der vibrationssicheren Befestigung über integrierte Kabeldurchführungen bis hin zur montagefreundlichen Gesamtarchitektur.
Fact Sheet: Welche Faktoren bestimmen die tatsächlichen Gehäusekosten? (.pdf) >>
Werkstoff und mechanische Auslegung von Sensorgehäusen
Die Wahl fiel auf ein Sensorgehäuse aus ABS-Kunststoff, da dieses Material besonders schlagfest ist und eine gute Formstabilität bietet. Für typische Anwendungen eignet sich ein Temperaturbereich von etwa –30 °C bis +80 °C und ist damit ideal für den Einsatz in mobilen Maschinen.
Ein wichtiger Unterschied zeigt sich bei den Befestigungspunkten des Sensorgehäuses. Bei vielen Standardlösungen werden Schrauben direkt im Kunststoff befestigt. Dadurch kann sich das Material mit der Zeit verformen, die Schraubverbindung lockert sich und es entsteht Spiel.

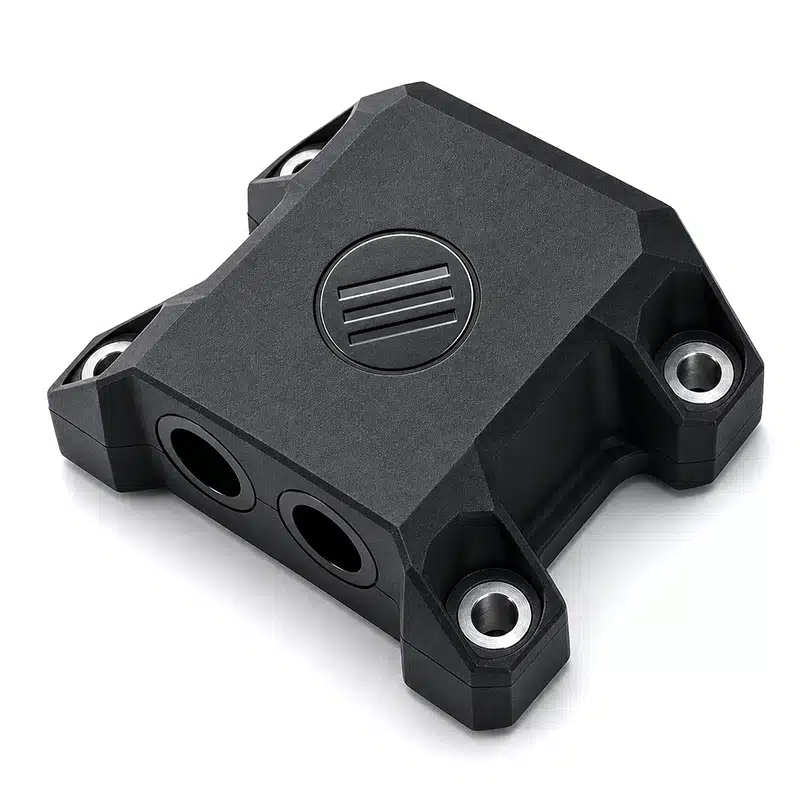

Bei diesem Design wurden dagegen Metallbuchsen direkt in den Spritzguss integriert. Dadurch werden Kräfte gezielt aufgenommen und die Verschraubungen bleiben auch bei dauerhaften Vibrationen stabil und zuverlässig.
Zusätzlich wurde die Form des Sensorgehäuses gezielt angepasst. Größere Radien und verstärkte Wandbereiche helfen dabei, Belastungen besser zu verteilen und die Lebensdauer des Gehäuses deutlich zu erhöhen.
Funktionale Integration im Sensorgehäuse reduziert Prozesskosten
Ein wesentlicher Vorteil kundenspezifischer Sensorgehäuse liegt in der durchgängigen Integration wichtiger Funktionen. So setzen die Entwickler Features wie IP65-konforme Kabeleinführungen, definierte Dichtflächen oder passende Aufnahmen für Stecksysteme direkt im Spritzgusswerkzeug um.
Im Vergleich zu Standard-Sensorgehäusen entfällt damit die manuelle Nachbearbeitung vollständig. Das wirkt sich direkt auf die Produktion aus:
- konstante Bauteilqualität ohne manuelle Eingriffe
- reduzierte Montagezeiten durch „Drop-in“-Integration
- hohe Prozesssicherheit durch reproduzierbare Toleranzen
Oberflächendesign und Struktur von Sensorgehäusen
Auch die innere und äußere Struktur des Sensorgehäuses legten die Entwickler gezielt auf die jeweilige Anwendung aus. Eine optimierte Rippenstruktur erhöht die Steifigkeit des Gehäuses und reduziert gleichzeitig den Materialeinsatz.
Zusätzlich bietet auch die Oberflächengestaltung technische und wirtschaftliche Vorteile. Sämtliche Oberflächenstrukturen werden direkt werkzeugfallend im Spritzgussprozess erzeugt, sodass keine nachträglichen Bearbeitungs- oder Veredelungsschritte erforderlich sind.

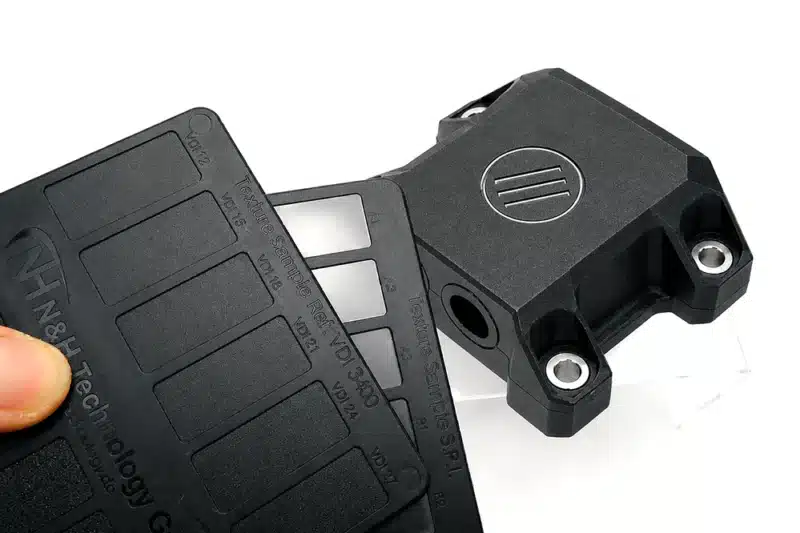

So wurde das Logo glatt ausgeführt, während die umlaufenden Gehäuseflächen mit einer VDI-27-Struktur versehen sind.
Durch diesen Kontrast hebt sich das Branding optisch klar von der strukturierten Oberfläche ab und verleiht dem Sensorgehäuse gleichzeitig eine hochwertige technische Anmutung. Zudem reduziert die strukturierte Oberfläche sichtbare Gebrauchsspuren im täglichen Einsatz, verbessert die Haptik und unterstützt eine hochwertige Markenintegration.
Die kostenlose N&H Musterkarte mit den gängigsten VDI- und SPI-Oberflächen können Sie direkt bei uns anfordern. >>
Wirtschaftlichkeit von Sensorgehäusen – TCO statt Stückpreis
Für technische Einkäufer ist der Stückpreis eines Sensorgehäuses häufig die erste Vergleichsgröße – für eine fundierte Entscheidung jedoch nicht ausreichend. Die tatsächlichen Vorteile eines kundenspezifischen Sensorgehäuses zeigen sich vor allem in der TCO-Betrachtung (Total Cost of Ownership). Denn durch den Wegfall manueller Nacharbeiten sinken die Prozesskosten bereits in der Produktion. Gleichzeitig reduzieren sich Feldausfälle, Reklamationen und Servicekosten deutlich. Im Gegensatz dazu verursachen Standardgehäuse häufig versteckte Folgekosten – etwa durch Nacharbeit, schwankende Montagequalität, höhere Ausfallraten oder zusätzlichen Serviceaufwand im Feld.
Die wirtschaftliche Stärke eines kundenspezifischen Gehäuses zeigt sich in der TCO-Betrachtung:
- Entfall von Prozesskosten (keine Nacharbeit)
- Reduzierte Feldausfälle und Servicekosten
- Werkzeugkosten von 4.900€ als Basis für Serienqualität
- Fixer Stückpreis von 3,89€ / Abrufmenge 2.000 Stück über zwölf Monate
Versorgungssicherheit für Sensorgehäuse in der Serie

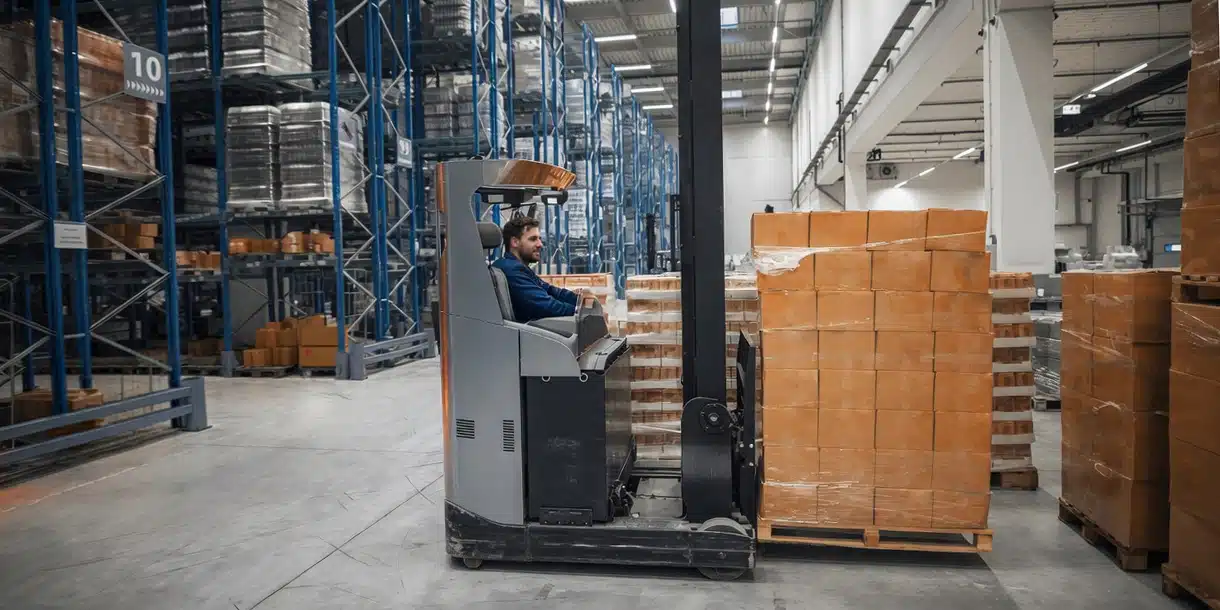

Neben der technischen Entwicklung optimierten die Projektpartner auch die Lieferstrategie für das Sensorgehäuse gezielt auf die Anforderungen der Serie. Das Projekt basiert auf einem Abrufmodell in Kombination mit einem bereitgestellten Pufferlager. Dadurch lassen sich Produktionsbedarfe flexibel steuern und gleichzeitig stabile Lieferprozesse sicherstellen.
Das Pufferlager kurzfristige Bedarfsschwankungen aus und unterstützt eine langfristige Preisstabilität. Für den Einkauf reduziert sich dadurch nicht nur der Planungsaufwand, sondern auch das Risiko von Lieferengpässen, Produktionsunterbrechungen oder kurzfristigen Kostensteigerungen deutlich.
Fazit – Sensorgehäuse als strategischer Faktor
Das Projekt zeigt klar: Das Sensorgehäuse ist kein Nebenbauteil, sondern ein funktional und wirtschaftlich relevanter Systembestandteil.
Die Investition in eine kundenspezifische Lösung amortisiert sich schnell – durch reduzierte Prozesskosten, höhere Zuverlässigkeit und stabile Lieferketten. Während Standardgehäuse kurzfristig verfügbar sind, bieten sie keine nachhaltige Lösung für anspruchsvolle Anwendungen.
Sie planen ein neues Gehäuseprojekt oder möchten bestehende Gehäuselösungen optimieren?
Wir unterstützen Sie von der ersten Konzeptidee bis zur serienreifen Fertigung – individuell, wirtschaftlich und anwendungsorientiert. Kontaktieren Sie uns für eine individuelle Beratung und Entwicklungslösung.
Auf Wunsch liefern wir zusätzlich die passende Eingabetastatur zu Ihrer Gehäuselösung – darunter Folientastaturen, Silikonschaltmatten sowie die komplette Kabelkonfektionierung. So erhalten Sie alle Komponenten optimal aufeinander abgestimmt aus einer Hand.
Weitere Projektreferenzen zu Gehäuselösungen:
Case Study zum Patientenarmband mit integriertem Notrufknopf – Eine Fallstudie aus der Medizintechnik
Kundenspezifische Kunststoffgehäuse in der Messtechnik – Vom Standardgehäuse zur kundenspezifischen Lösung: Wann sich der Umstieg wirtschaftlich lohnt
Silikonschaltmatte als Tastatur und Dichtung – Kundenspezifisches Kunststoffgehäuse mit integrierter Silikonschaltmatte mit Doppelfunktion
Kunststoffgehäuse mit Silikondichtung – Referenzbeispiel eines Sensorgehäuses aus Kunststoff mit Dichtung
Fragen zu Entwicklung und Einsatz von Sensorgehäusen
Konstruktionsleitfaden für kundenspezifische Sensorgehäuse
Die konstruktive Auslegung eines Sensorgehäuses beeinflusst nicht nur den Schutz und die Integration der Sensorelektronik, sondern auch die Werkzeugkosten und die Wirtschaftlichkeit der Serienfertigung. Bereits in der Entwicklungsphase müssen Bauteilgeometrie, Werkstoffauswahl, Befestigungsmöglichkeiten und gegebenenfalls erforderliche Dichtungen auf die jeweiligen Einsatzbedingungen abgestimmt werden.
Unser Konstruktionsleitfaden für Kunststoffteile bietet praxisorientierte Hinweise zur spritzgussgerechten Gestaltung kundenspezifischer Sensorgehäuse. Er behandelt unter anderem Wandstärken, Entformungsschrägen, Rippen und Befestigungselemente und unterstützt Konstrukteure dabei, fertigungstechnische Anforderungen frühzeitig zu berücksichtigen und konstruktive Anpassungen vor der Werkzeugherstellung zu erkennen.
