Hochgeschwindigkeitskabel in kundenspezifischen Längen
Wir erweitern unser Kabelkonfektions-Portfolio um leistungsstarke High-Speed-Kabel. Diese Verbindungslösungen sind speziell darauf ausgelegt, große Datenmengen schnell, sicher und zuverlässig zu übertragen. Mit Unterstützung aktueller Standards wie SAS 3.0/4.0, PCIe 4.0/5.0 und IEEE 802.3 bieten die Kabel eine zukunftssichere Grundlage für moderne Anwendungen. Wir können die Hochgeschwindigkeitskabel in der Länge individuell an kundenspezifische Anforderungen anpassen.
Technische Eigenschaften
Die Kabel sind in AWG-Größen von 30 bis 24 erhältlich und ermöglichen Längen von bis zu 5 Metern. Je nach Ausführung unterstützen sie Übertragungsgeschwindigkeiten von 10 Gbps bis 400 Gbps. Mit Impedanzwerten von 85 oder 100 Ohm sind sie für unterschiedliche Systemanforderungen ausgelegt.
Produktportfolio

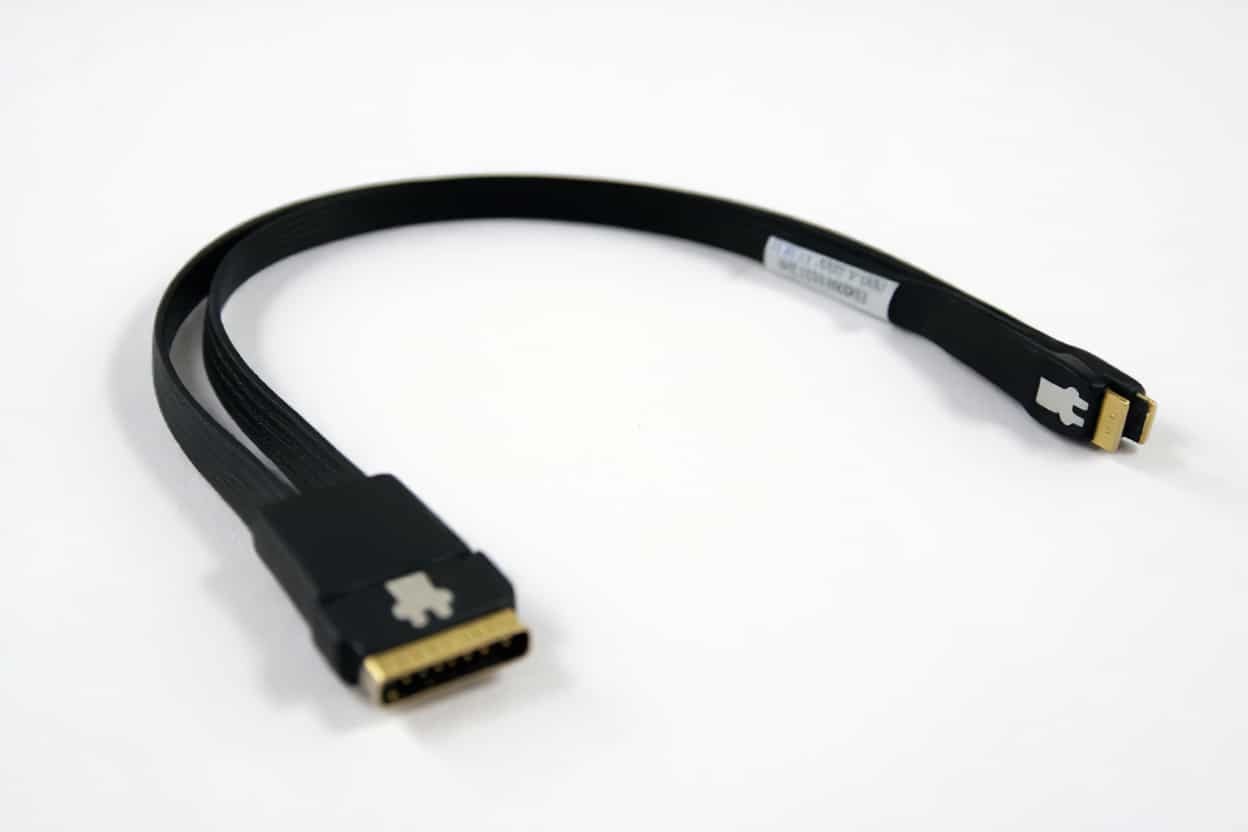

SlimSAS – Internes High-Speed-Kabel
SlimSAS ist ein moderner Steckverbinder-Standard für die High-Speed-Datenübertragung. Der Begriff steht für eine kompakte Version der Serial Attached SCSI (SAS) Schnittstelle.
Im Vergleich zu klassischen MiniSAS- oder MiniSAS-HD-Verbindern bietet SlimSAS eine platzsparendere Bauform, ohne auf Leistungsfähigkeit zu verzichten. Die Stecker unterstützen aktuelle Standards wie SAS 3.0/4.0 sowie PCIe 4.0/5.0 und ermöglichen Datenraten bis in den hundertfachen Gbit/s-Bereich.
Varianten für unterschiedliche Bandbreiten
- SlimSAS 4x Kabel – kompakte Lösung mit 4 Lanes, geeignet für interne Verbindungen in Servern, Backplanes und Speichermodulen.
- SlimSAS 8x Kabel – leistungsstärkere Ausführung mit 8 Lanes und entsprechend doppelter Bandbreite. Ideal für Anwendungen mit hohem Datenvolumen, z. B. in Servern, Storage-Systemen und High-Performance-Computing.
- SlimSAS 8x to 2×4x Kabel – flexible Variante, die einen 8-Lane-Anschluss auf zwei separate 4-Lane-Anschlüsse aufteilt. Besonders geeignet, wenn ein einzelner High-Speed-Port auf mehrere Systeme oder Module verteilt werden soll.
- Erfüllt SFF-8654 Standard
- Leiterquerschnitte von 28 AWG, 30 AWG, 32 AWG
- Unterstützt SAS 3.0 / 4.0 und PCIe 4.0 Spezifikation
- Kabellänge bis 1 Meter
- Impedanzwerte 100 Ohm und 85 Ohm
- Typische Anwendung: Server, Storage-Systeme, Industriecomputer

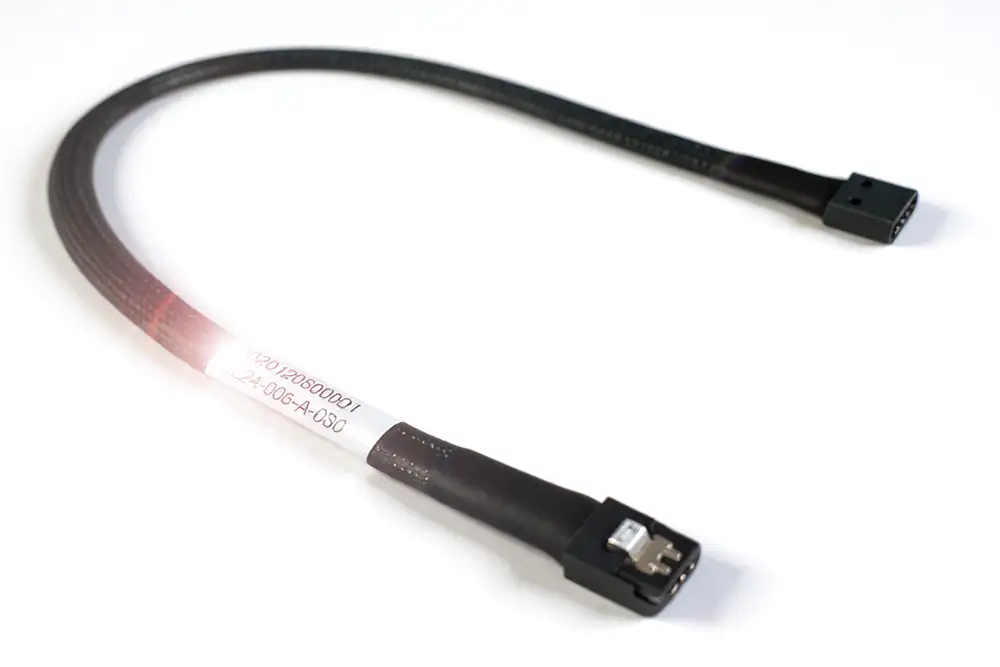

SlimSAS Low Profile – Internes High-Speed-Kabel
SlimSAS Low Profile ist eine Weiterentwicklung des SlimSAS-Standards und wurde speziell für Anwendungen entwickelt, bei denen begrenzter Bauraum und hohe Übertragungsraten zusammenkommen.
Im Vergleich zu klassischen MiniSAS- oder MiniSAS-HD-Verbindern überzeugt SlimSAS Low Profile durch eine noch flachere, platzsparende Bauweise. Dadurch lassen sich selbst in kompakten Systemen wie Servern, Storage-Modulen oder Industriecomputern leistungsfähige Hochgeschwindigkeitsverbindungen realisieren.
Varianten für unterschiedliche Bandbreiten
- SlimSAS Low Profile 4x Kabel – kompakte Lösung mit 4 Lanes, ideal für interne Verbindungen auf engem Bauraum und Anwendungen mit mittlerem Bandbreitenbedarf.
- SlimSAS 8x Kabel – leistungsstärkere Ausführung mit 8 Lanes für doppelte Bandbreite. Besonders geeignet für Server, Storage-Systeme und High-Performance-Computing mit hohem Datenaufkommen.
- Erfüllt SFF-8654 Standard
- Leiterquerschnitte von 28 AWG, 30 AWG, 32 AWG
- Unterstützt SAS 3.0 / 4.0 und PCIe 4.0 Spezifikation
- Kabellänge bis 1 Meter
- Impedanzwerte 100 Ohm und 85 Ohm
- Typische Anwendung: Server, Storage-Systeme, Industriecomputer

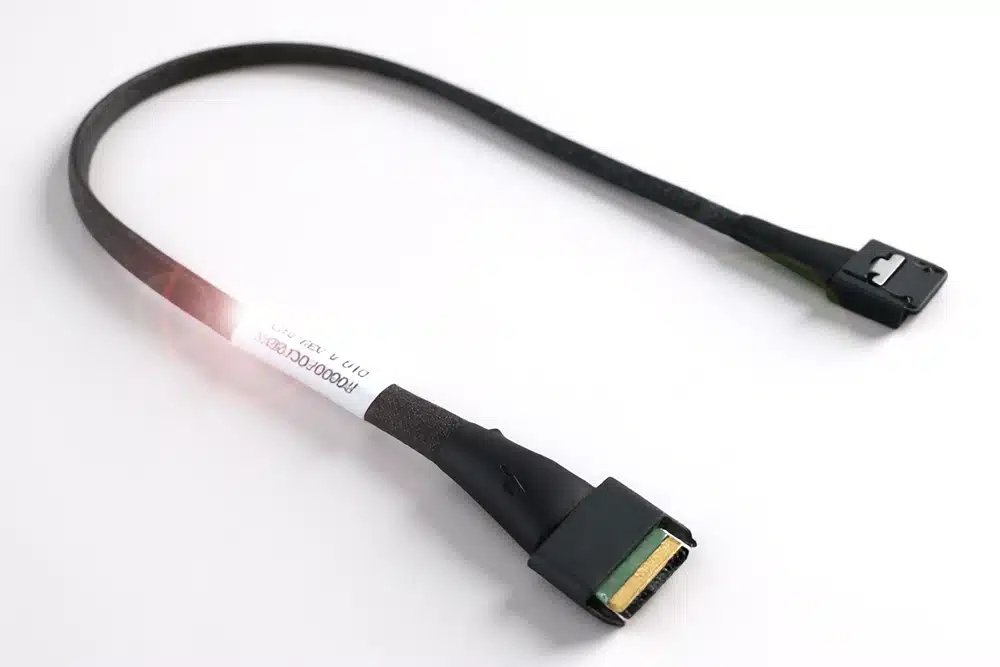

Gen-Z 1C – kompakte High-Speed-Verbindung
Das Gen-Z 1C Kabel ist ein zentraler Baustein moderner Hochgeschwindigkeits-Netzwerk- und Speicherarchitekturen. Der 1C „Chiclet“-Stecker integriert Power-, Steuer- und bis zu 18 High-Speed-Datenleitungen in einem kompakten Interface – ideal für Systeme mit begrenztem Bauraum.
Die Gen-Z 1C Kabel finden ihren Einsatz in Server- und Storage-Systemen, Hochleistungsrechnern, Industrieanwendungen sowie moderner Netzwerktechnik. Sie sind die passende Wahl für alle Szenarien, in denen hohe Bandbreite und zuverlässige Signalqualität auf kompaktem Raum erforderlich sind.
- Erfüllt SFF-TA-1002 Standard
- Leiterquerschnitte von 28 AWG, 30 AWG, 32 AWG
- Unterstützt SAS 3.0 / 4.0 und PCIe 5.0 Spezifikation
- Kabellänge bis 1 Meter
- Impedanzwerte 100 Ohm und 85 Ohm
- Typische Anwendung: Server, Storage-Systeme, Industriecomputer
Mini Cool Edge (MCIO) 8X – High-Speed auf kleinstem Raum
Das Mini Cool Edge (MCIO) 8X Kabel erfüllt den Standard SFF-TA-1016 und ist speziell für Anwendungen entwickelt, die kompakte Bauformen mit hohen Übertragungsraten kombinieren müssen. Mit 8 Lanes bietet es eine leistungsfähige Anbindung für moderne Server-, Speicher- und Industrieelektronik-Systeme.
- Erfüllt SFF-TA-1016 Standard
- Leiterquerschnitte von 28 AWG, 30 AWG, 32 AWG
- Unterstützt SAS 3.0 / 4.0 und PCIe 5.0 Spezifikation
- Kabellänge bis 1 Meter
- Impedanzwerte 100 Ohm und 85 Ohm
- Typische Anwendung: Server, Storage-Systeme, Industriecomputer

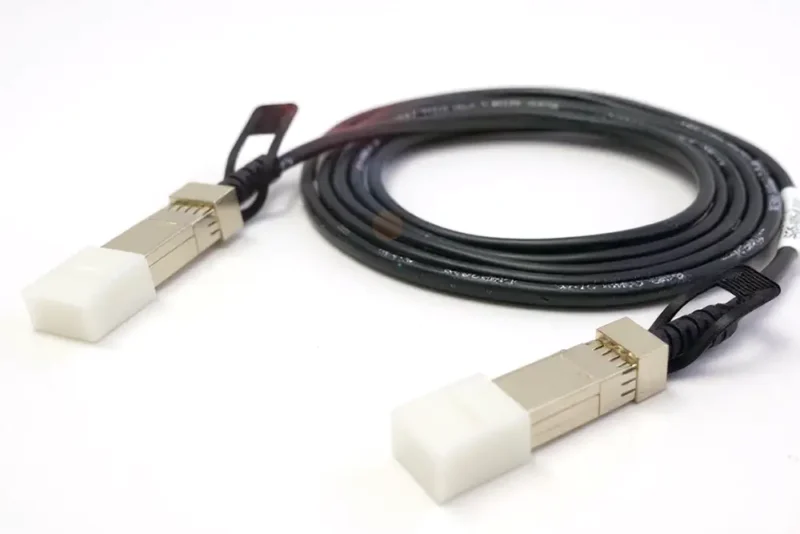

SFP+ High-Speed-Kabel – 10G / 14G / 25G
Externe Verbindungslösungen für hohe Datenraten
Die SFP+ High-Speed-Kabel sind für externe Anwendungen konzipiert, bei denen stabile und schnelle Datenübertragungen über mehrere Meter hinweg erforderlich sind. Die Kabel sind in verschiedenen Leiterquerschnitten erhältlich (30 AWG bis 24 AWG) und unterstützen Längen bis zu 5 Metern. Mit einer charakteristischen Impedanz von 100 Ω sichern sie eine verlustarme Signalübertragung auch bei hohen Frequenzen.
Varianten für unterschiedliche Bandbreiten
- SFP+ 10 Gbps Kabel – für klassische Hochgeschwindigkeits-Ethernet- und Storage-Anwendungen
- SFP+ 14 Gbps Kabel – für Systeme mit gesteigerter Bandbreite und höherer Effizienz
- SFP+ 25 Gbps Kabel – für aktuelle Netzwerkanwendungen mit sehr hohen Datenraten
- Erfüllen SFF 8431 und 8432 Standard
- Erfüllen IEEE 802.3ba Standard
- Leiterquerschnitte von 30 AWG bis 24 AWG
- Kabellänge bis 5 Meter
- Impedanzwert 100 Ohm
- Typische Anwendung: Rechenzentren, Netzwerkinfrastrukturen, Speicherlösungen sowie Telekommunikationssysteme

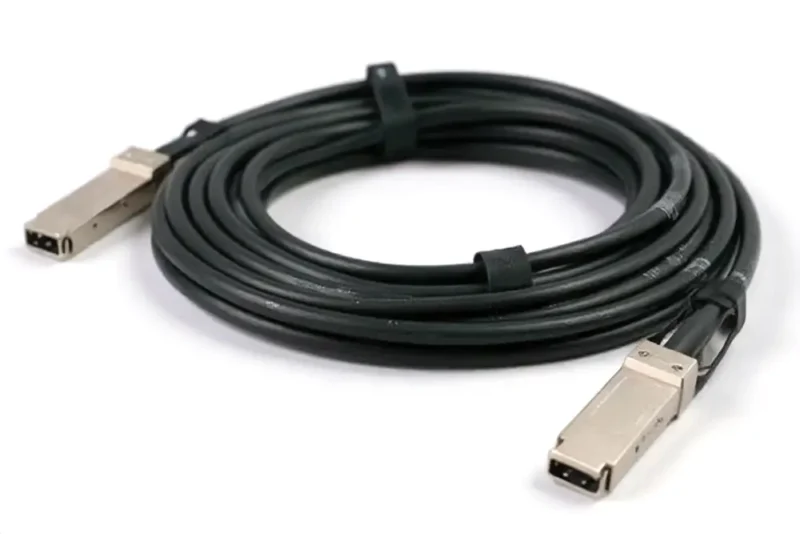

QSFP+ High-Speed-Kabel – 40G / 56G / 100G
Leistungsstarke Verbindung für externe Anwendungen
Die QSFP+ High-Speed-Kabel wurden für externe Verbindungen mit besonders hohen Bandbreiten entwickelt. Die Kabel sind in AWG-Größen von 30 bis 24 erhältlich und unterstützen Kabellängen bis zu 5 Metern. Mit einer charakteristischen Impedanz von 100 Ω gewährleisten sie eine verlustarme und stabile Signalübertragung, auch bei hohen Frequenzen.
Varianten für unterschiedliche Datenraten
- QSFP+ 40 Gbps Kabel – bewährte Lösung für gängige Hochgeschwindigkeitsnetzwerke
- QSFP+ 56 Gbps Kabel – erweiterte Bandbreite für leistungsintensivere Anwendungen
- QSFP+ 100 Gbps Kabel – höchste Performance für Rechenzentren und High-Performance-Computing
- Erfüllen SFF 8431 und 8432 Standard
- Erfüllen IEEE 802.3ba Standard
- Leiterquerschnitte von 30 AWG bis 24 AWG
- Kabellänge bis 5 Meter
- Impedanzwert 100 Ohm
- Typische Anwendung: Rechenzentren, Netzwerkinfrastrukturen, Speicherlösungen sowie Telekommunikationssysteme

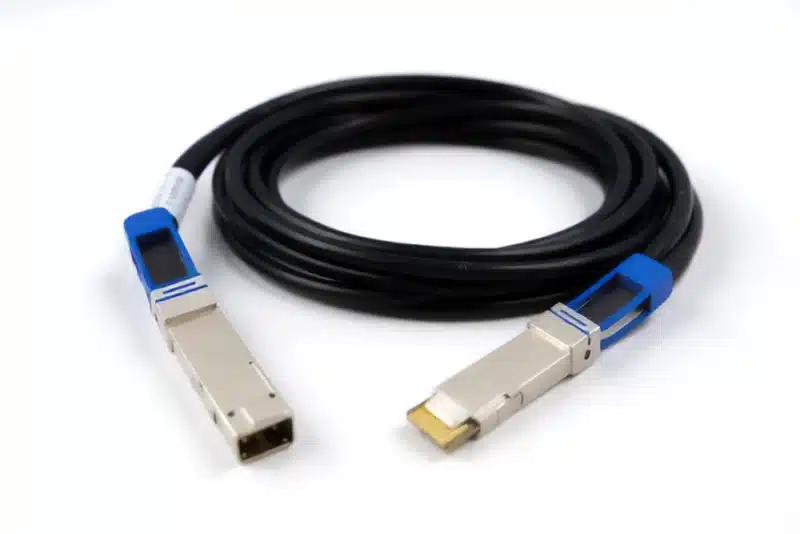

QSFP-DD High-Speed-Kabel – 200G / 400G
Kompakte Lösung für höchste Bandbreiten
Die QSFP-DD High-Speed-Kabel sind für Anwendungen entwickelt, die Datenraten bis zu 200 Gbps bzw. 400 Gbps erfordern. Die Kabel sind in AWG-Größen von 30 bis 28 erhältlich und unterstützen Längen bis zu 2,5 Metern. Mit einer charakteristischen Impedanz von 100 Ω gewährleisten sie eine stabile Signalübertragung auch bei höchster Frequenzbelastung.
Varianten für unterschiedliche Bandbreiten
- QSFP-DD 200 Gbps Kabel – leistungsstarke Lösung für aktuelle Hochgeschwindigkeitsnetzwerke
- QSFP-DD 400 Gbps Kabel – maximale Datenrate für anspruchsvollste Anwendungen in Rechenzentren und HPC-Umgebungen
- Erfüllen SFF QSFP-DD Standard
- Erfüllen IEEE 802.3bs Standard
- Leiterquerschnitte von 30 AWG bis 28 AWG
- Kabellänge bis 2.5 Meter
- Impedanzwert 100 Ohm
- Typische Anwendung: Rechenzentren, Netzwerkinfrastrukturen, Speicherlösungen sowie Telekommunikationssysteme

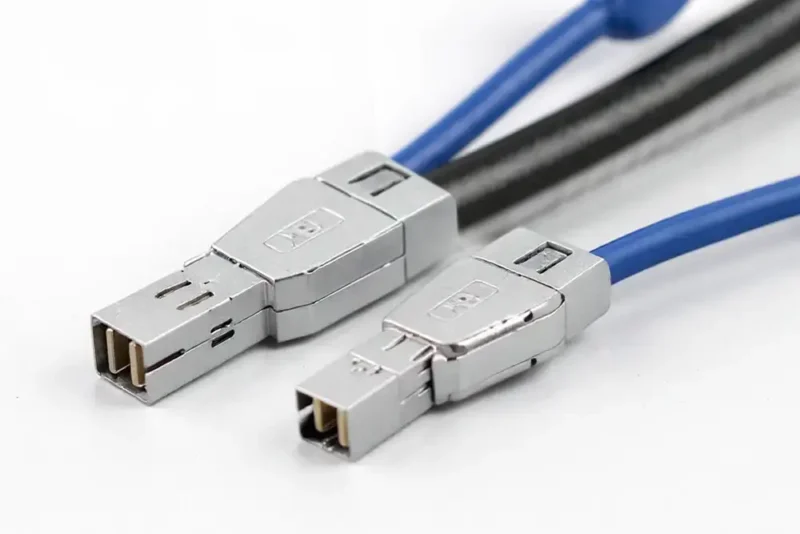

MiniSAS HD High-Speed-Kabel – 12G / 24G
Zuverlässige externe Verbindungslösung
Die MiniSAS HD High-Speed-Kabel wurden für Anwendungen entwickelt, die zuverlässige Datenübertragungen mit 12 Gbps oder 24 Gbps erfordern. Die Kabel sind in AWG-Größen von 30 bis 26 verfügbar und unterstützen Längen bis zu 3 Metern. Mit einer charakteristischen Impedanz von 100 Ω gewährleisten sie eine stabile Signalübertragung auch bei hohen Frequenzen.
Varianten für unterschiedliche Datenraten
- MiniSAS HD 12 Gbps Kabel – bewährte Lösung für klassische Storage- und Serveranwendungen
- MiniSAS HD 24 Gbps Kabel – leistungsstärkere Variante für moderne Systeme mit erhöhtem Bandbreitenbedarf
- Erfüllen SFF 8644 Standard
- Erfüllen
- Leiterquerschnitte von 30 AWG bis 26 AWG
- Kabellänge bis 3 Meter
- Impedanzwert 100 Ohm
- Typische Anwendung: Rechenzentren, Netzwerkinfrastrukturen, Speicherlösungen sowie Telekommunikationssysteme
Übersicht High-Speed-Kabel
Interne High-Speed-Kabel
| Kabeltyp | Standard | Lane / Datenrate | AWG | Länge max. | Impedanz |
|---|---|---|---|---|---|
| SlimSAS 4x | SFF-8654 | 4 Lanes, bis 64 Gbps (PCIe 4.0) | 32/30/28 | 1 m | 85/100 Ω |
| SlimSAS 8x | SFF-8654 | 8 Lanes, bis 128 Gbps (PCIe 4.0) | 32/30/28 | 1 m | 85/100 Ω |
| SlimSAS 8x to 2×4x | SFF-8654 | 8 Lanes → 2×4 Lanes | 32/30/28 | 1 m | 85/100 Ω |
| SlimSAS Low Profile 4x | SFF-8654 | 4 Lanes, kompakt | 32/30/28 | 1 m | 85/100 Ω |
| SlimSAS Low Profile 8x | SFF-8654 | 8 Lanes, kompakt | 32/30/28 | 1 m | 85/100 Ω |
| Gen-Z 1C | SFF-TA-1002 | bis 112 GT/s (PAM4) | 32/30/28 | 1 m | 85/100 Ω |
| MCIO 8x | SFF-TA-1016 | 8 Lanes, PCIe 5.0 | 32/30/28 | 1 m | 85/100 Ω |
Externe High-Speed-Kabel
| Kabeltyp | Standard | Datenrate | AWG | Länge max. | Impedanz |
|---|---|---|---|---|---|
| SFP+ 10 Gbps | SFF-8431/8432 IEEE 802.3ba | 10 Gbps | 30–24 | 5 m | 100 Ω |
| SFP+ 14 Gbps | SFF-8431/8432 IEEE 802.3ba | 14 Gbps | 30–24 | 5 m | 100 Ω |
| SFP+ 25 Gbps | SFF-8431/8432 IEEE 802.3ba | 25 Gbps | 30–24 | 5 m | 100 Ω |
| QSFP+ 40 Gbps | SFF-8436/8665 IEEE 802.3ba | 40 Gbps | 30–24 | 5 m | 100 Ω |
| QSFP+ 56 Gbps | SFF-8436/8665 IEEE 802.3ba | 56 Gbps | 30–24 | 5 m | 100 Ω |
| QSFP+ 100 Gbps | SFF-8436/8665 IEEE 802.3ba | 100 Gbps | 30–24 | 5 m | 100 Ω |
| QSFP-DD 200 Gbps | SFF QSFP-DD IEEE 802.3bs | 200 Gbps | 30–28 | 2,5 m | 100 Ω |
| QSFP-DD 400 Gbps | SFF QSFP-DD IEEE 802.3bs | 400 Gbps | 30–28 | 2,5 m | 100 Ω |
| MiniSAS HD 12 Gbps | SFF-8644 | 12 Gbps | 30–26 | 3 m | 100 Ω |
| MiniSAS HD 24 Gbps | SFF-8644 | 24 Gbps | 30–26 | 3 m | 100 Ω |
So fragen Sie Ihr benötigtes High-Speed-Kabel an
Unsere High-Speed-Kabel werden ausschließlich kundenspezifisch gefertigt. Um Ihnen ein passgenaues Angebot erstellen zu können, benötigen wir von Ihnen einige technische Angaben:
- Kabeltyp und Standard (z. B. SlimSAS, Gen-Z, SFP+, QSFP+, QSFP-DD, MiniSAS HD)
- Übertragungsrate (z. B. 10G, 25G, 100G, 400G)
- Kabellänge
- Leiterquerschnitt (AWG), falls bekannt
- Impedanz (85 Ω oder 100 Ω)
- Einsatzbereich (intern oder extern)
- Gewünschte Stückzahl (Prototyp, Kleinserie oder Serienproduktion)
Wir fertigen die Kabel individuell nach Ihren Vorgaben – von Prototypen über Kleinserien bis hin zur Serienproduktion. So erhalten Sie eine exakt auf Ihre Anwendung zugeschnittene Lösung.
Unsere Fertigung ist auf höchste Flexibilität ausgelegt und ermöglicht die Realisierung kundenspezifischer Kabelkonfektionen für unterschiedlichste Anwendungsfelder – von Automobilindustrie und Luft- und Raumfahrt über die Medizintechnik bis hin zu komplexen Industrieanwendungen.
Dank unserer langjährigen Erfahrung und dem engen Austausch mit einem etablierten Partnernetzwerk entwickeln wir zuverlässige Lösungen, die auch anspruchsvollste technische Anforderungen erfüllen.
Gerne stehen wir Ihnen für weitere Fragen oder eine individuelle Beratung zur Verfügung.
Sie erreichen uns unter: info@nh-technology.de oder unter unserer Kontaktseite.
